6.4.2  “接触对齐”约束

6.4.2 “接触对齐”约束

1.“接触”约束可使两个装配部件中的两个平面重合并且朝向相反，如图6.4.2b所示。“接触约束”也可以使其他对象接触，如直线与直线接触，如图6.4.3b所示。

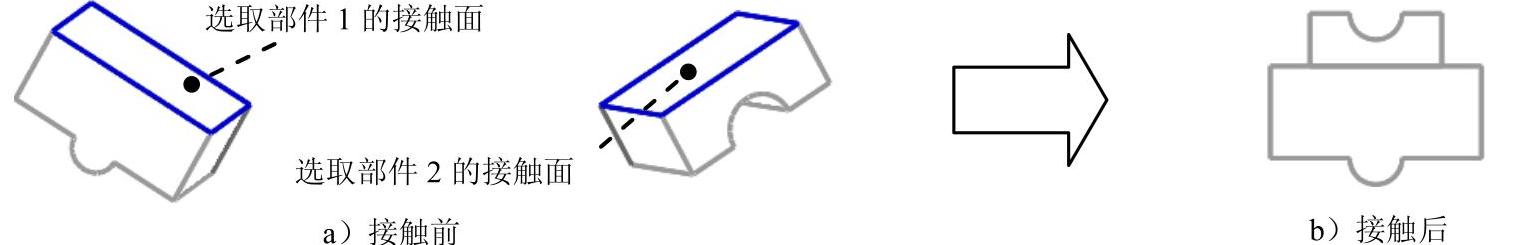

图6.4.2 面与面接触

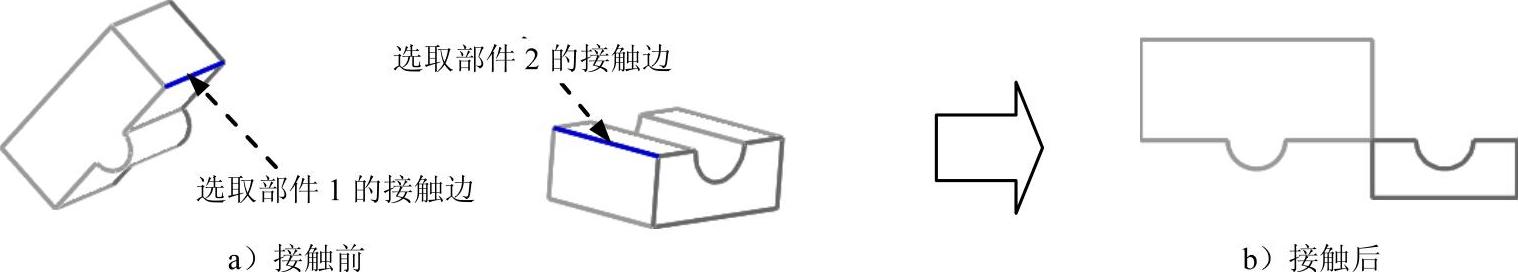

图6.4.3 直线与直线接触

2.“对齐”约束可使两个装配部件中的两个平面（图6.4.4a）重合并且朝向相同方向，如图6.4.4b所示；同样，“对齐约束”也可以使其他对象对齐。

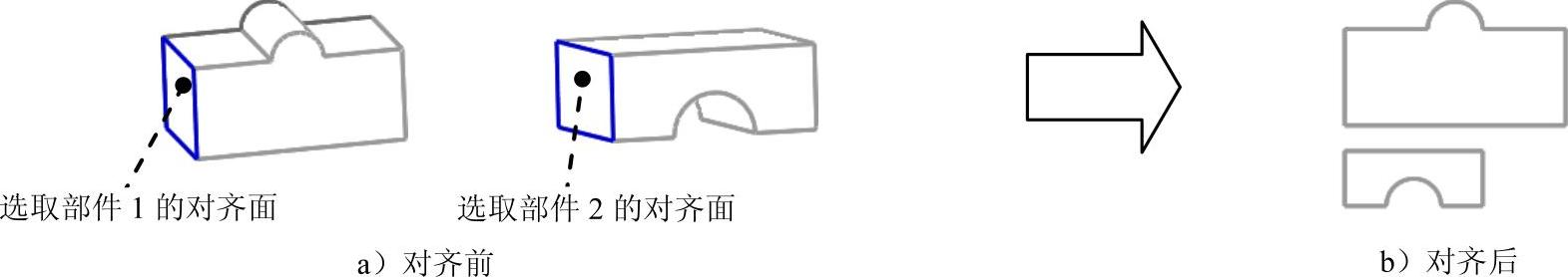

图6.4.4 “对齐”约束

3.“自动判断中心/轴”约束可使两个装配部件中的两个旋转面的轴线重合。当轴线不方便选取时，可以用这个约束，如图6.4.5所示。

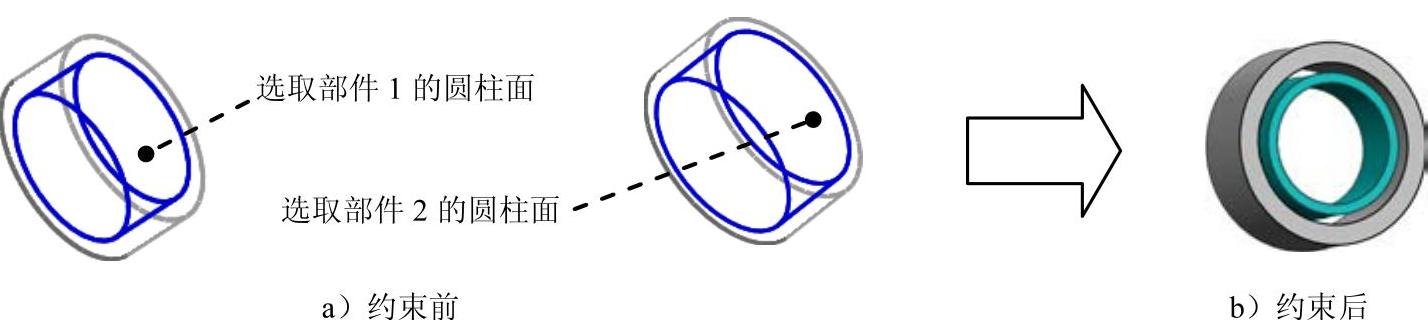

图6.4.5 “自动判断中心/轴”约束

注意：

● 使用“接触”和“对齐”时，两个参照必须为同一类型（例如平面对平面、点对点）。

● 当选择了圆的边用于“接触”或“对齐”约束时，系统会选中该圆的轴。如果不希望发生此行为，应当选择面而不是边。
