3.9.8 转换为参考的/激活的

在为草图对象添加几何约束和尺寸约束的过程中，有些草图对象是作为基准、定位来使用的，或者有些草图对象在创建尺寸时可能引起约束冲突，此时可利用“草图工具”工具条中的“转换为参考的/激活的”按钮，将草图对象转换为参考线；当然必要时，也可利用该按钮将其激活，即从参考线转化为草图对象。下面以图3.9.13所示的图形为例，说明其操作方法及作用。

Step1.打开文件D：\ug7.1\work\ch03\ch03.09\reference.prt。

Step2.双击已有草图，进入草图工作环境，如图3.9.13所示。

Step3.选择下拉菜单命令（或单击“草图工具”工具条中的“转换至/自参考对象”按钮），弹出图3.9.14所示的“转换至/自参考对象”对话框，选中单选项。

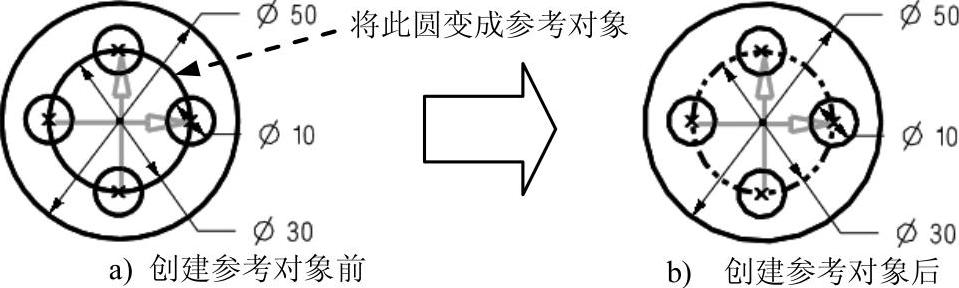

图3.9.13 转换参考对象

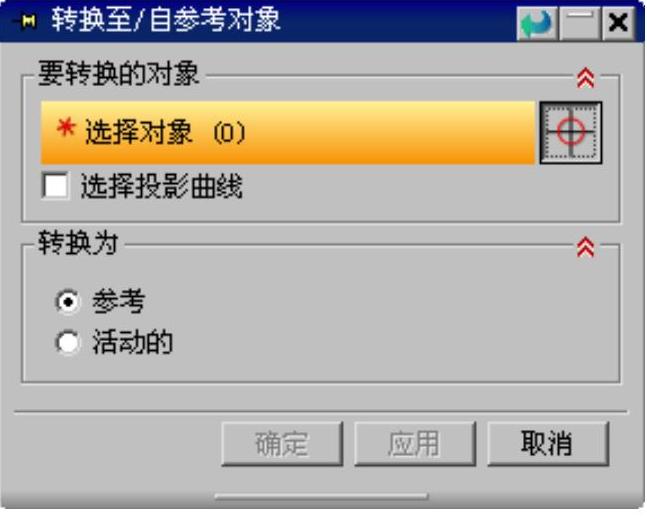

图3.9.14 “转换至/自参考对象”对话框

Step4.根据系统的提示，选取图3.9.13a所示的圆，单击按钮，被选取的对象就转换成参考对象，结果如图3.9.13b所示。

说明：如果选择的对象是曲线，它转换成参考对象后，用浅色双点划线显示，在对草图曲线进行拉伸和旋转操作中它将不起作用；如果选择的对象是一个尺寸，在它转换为参考对象后，它仍然在草图中显示，并可以更新，但其尺寸表达式在表达式列表框中将消失，它不再对原来的几何对象产生约束效应。

Step5.在“转换至/自参考对象”对话框中选中单选项，然后选取图3.9.13b所示创建的参考对象，单击按钮，参考对象被激活，变回图3.9.13a所示的形式，然后单击按钮。

说明：对于尺寸来说，它的尺寸表达式又会出现在尺寸表达式列表框中，可修改其尺寸表达式的值，以改变它所对应的草图对象的约束效果。
