5.5.2  曲面的抽取复制

5.5.2 曲面的抽取复制

曲面的抽取复制是指从一个实体或片体中拷贝曲面来创建片体。抽取独立曲面时，只需单击此面即可；抽取区域曲面时，是通过定义种子曲面和边界曲面来创建片体，创建的片体是从种子面开始向四周延伸到边界面的所有曲面构成的片体（其中包括种子曲面，但不包括边界曲面）。创建图5.5.1所示的抽取曲面的过程如下（图5.5.1b中的实体模型已隐藏）：

Step1.打开文件D：\ug7.1\work\ch05\ch05.05\extracted_region.prt。

Step2.选择下拉菜单命令，系统弹出“抽取”对话框。

Step3.设置选取面的方式。在“抽取”对话框区域的下拉列表中选择选项，如图5.5.2所示。

Step4.选取需要抽取的面。在图形区选取图5.5.3所示的种子曲面和图5.5.4所示的边界曲面。

Step5.隐藏源曲面或实体。在“抽取”对话框的区域中选中复选项，如图5.5.2所示，其他采用系统默认设置。

Step6.单击按钮，完成对区域特征的抽取。

图5.5.2所示的“抽取”对话框中主要选项的功能说明如下：

● 复选项：用于控制相切边的角度。

● 复选项：用于控制所选区域的内部结构的组成面是否属于选择区域。

● 复选项：用于在生成抽取特征的时候，是否隐藏原来的实体。

● 复选项：用于表示是否删除选择区域中的内部结构。

● 复选项：在改变特征编辑过程中，是否影响在此之前的特征抽取。

● 复选项：选中该复选框，则父特征显示该抽取特征，子特征也显示，父特征隐藏该抽取特征，子特征也隐藏。

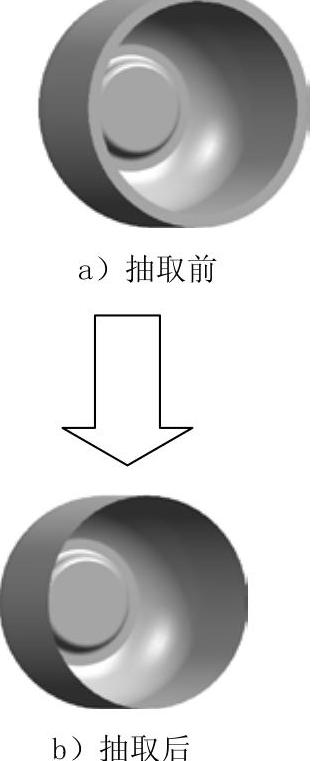

图5.5.1 抽取区域曲面

图5.5.2 “抽取”对话框

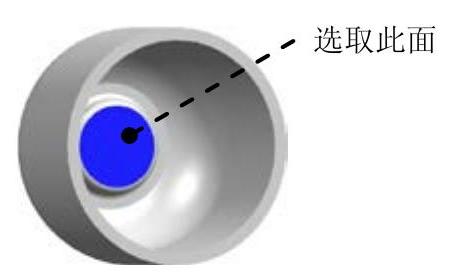

图5.5.3 选取种子面

图5.5.4 选取边界曲面
