4.1.2  基本的三维模型

一般而言，基本的三维模型包括长方体、圆柱体和球体等简单的三维几何体。图4.1.1所示是几种典型的基本三维模型。三维几何图形的确立，需要在系统中定义坐标系（例如笛卡儿坐标系）来确立其尺寸和位置参数等。

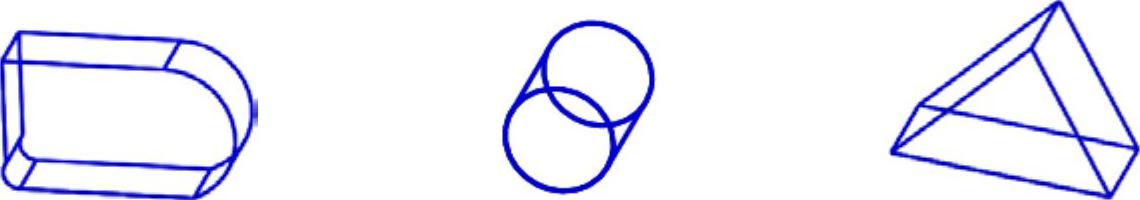

图4.1.1 简单的三维模型

基本三维模型的一般创建过程如下：

Step1.选取一个用于定位的坐标系，定义实体的存在空间。

Step2.选定一个平面作为二维草图的绘制平面。

Step3.在草图平面上创建形成三维模型所需的截面和轨迹等二维草图。

Step4.形成三维模型。

说明：这里列举的是一般三维模型的创建过程，在UG NX 7.0系统中，一些常用的三维模型已经集成，可以直接调用，比如长方体、圆柱体、圆锥体和球体等。创建它们时，直接给出定位和尺寸参数即可，不用建立二维草图。
