8.4.10 编辑视图
1.编辑整个视图
打开文件D：\ug7.1\work\ch08\ch08.04\base.prt；在视图的边框上右击，从弹出的快捷菜单中选择
命令（图8.4.29），系统弹出图8.4.30所示的“视图样式”对话框，使用该对话框可以改变视图的显示。“视图样式”对话框和“视图首选项”对话框基本一致，在此不作具体介绍。

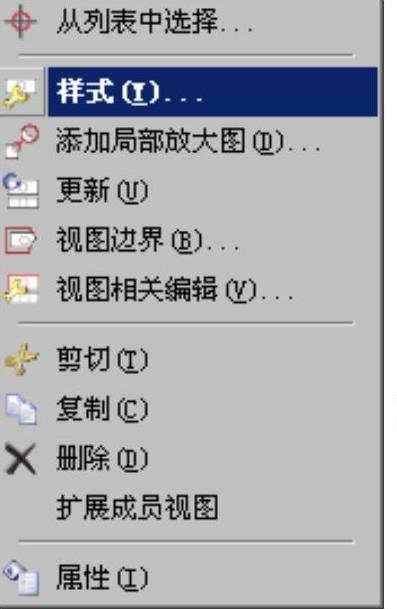

图8.4.29 选择“样式”命令

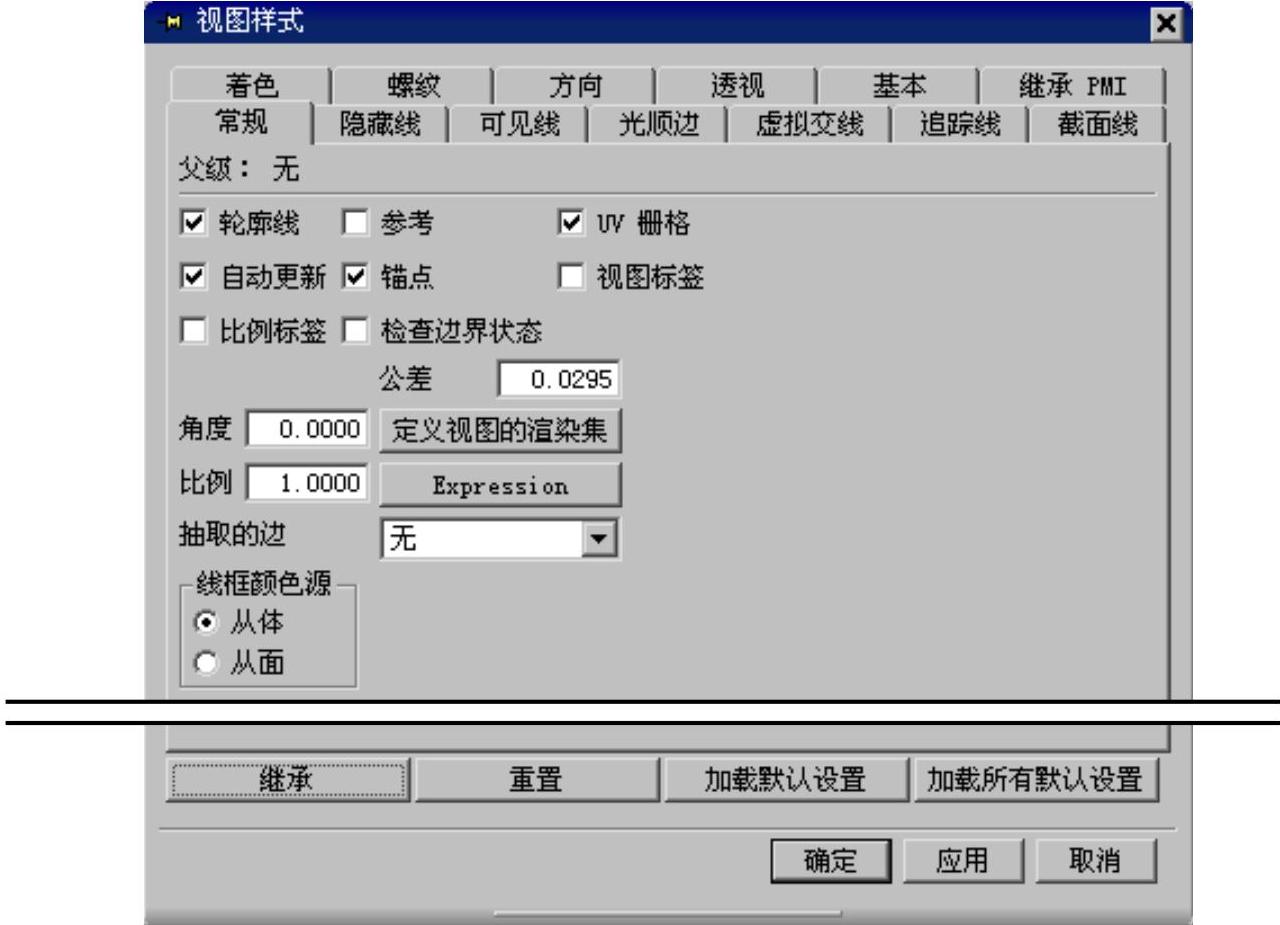

图8.4.30 “视图样式”对话框
2.视图细节的编辑
（1）编辑剖切线。
下面以图8.4.31为例，来说明编辑剖切线的一般过程。
Step1.打开文件D：\ug7.1\work\ch08\ch08.04\edit_section.prt。
Step2.选择命令。选择下拉菜单
命令（或在“制图编辑”工具栏中单击“编辑剖切线”按钮
），系统弹出图8.4.32所示的“剖切线”对话框。
Step3.选择剖视图。单击对话框中的
按钮，选取图8.4.31a所示的视图。选择要编辑的剖切线（图8.4.33），在对话框中选中
单选项。

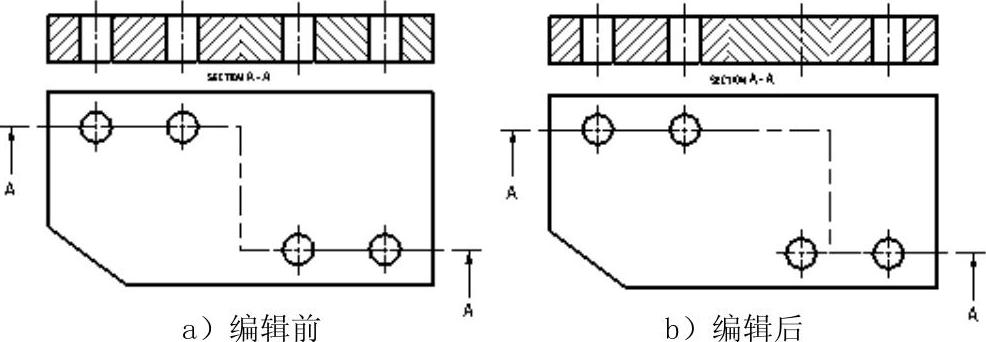

图8.4.31 编辑剖切线

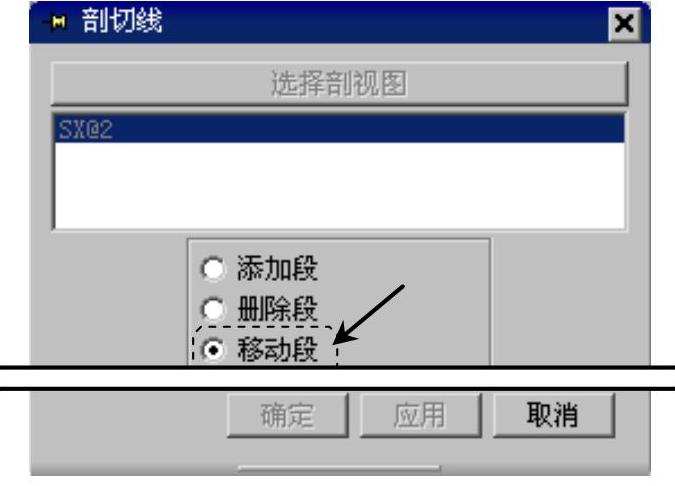

图8.4.32 “剖切线”对话框
Step4.选择要移动的段（图8.4.33所示的一段剖切线）。
Step5.选择放置位置，如图8.4.33所示。

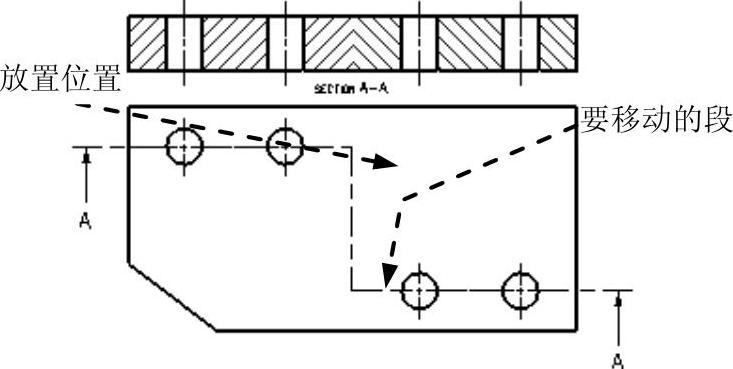

图8.4.33 创建剖切线
说明：利用“剖切线”对话框不仅可以增加、删除和移动剖切线，还可重新定义铰链线、剖切矢量和箭头矢量等。
Step6.单击“剖切线”对话框中的
按钮，再单击
按钮，此时视图并未立即更新。
Step7.更新视图。选择下拉菜单
命令，弹出“更新视图”对话框，单击“选择所有过时视图”按钮
，选择全部视图，再单击
按钮，完成剖切线的编辑。
（2）定义剖面线。
在工程图环境中，用户可以选择现有剖面线或自定义的剖面线填充剖面。与产生剖视图的结果不同，填充剖面不会产生新的视图。下面以图8.4.34为例，来说明定义剖面线的一般操作过程。
图8.4.34 定义剖切阴影线
Step1.打开文件D：\ug7.1\work\ch08\ch08.04\edit_section3.prt。
Step2.选择命令。在“注释”工具栏中单击“剖面线”按钮
，弹出图8.4.39所示的“剖面线”对话框，在该对话框
区域的
下拉列表中选择
选项。

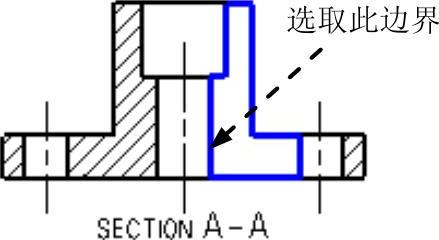

Step3.定义剖面线边界。依次选择图8.4.35所示的边界为剖面线边界。
Step4.设置剖面线。剖面线的设置如图8.4.36所示。
Step5.单击
按钮，完成剖面线的定义。
图8.4.35所示的“剖面线”对话框的边界区域说明如下：
●
选项：若选择该选项，则在创建剖面线时是通过在图形上选取一个封闭的边界曲线来得到。
●
选项：若选择该选项，则在创建剖面线时，只需要在一个封闭的边界曲线内部点击一下，系统自动选取就此封闭边界作为创建剖面线边界。
图8.4.35 “剖面线”对话框
图8.4.36 选择边线要素
