6.11 模型的外观处理
模型的外观设置包括对模型进行着色、纹理处理以及透明设置等。模型的外观将与模型一同保存，但模型外观只有在工作室状态下才会显示，在实体图、着色图和线框图状态下，不会显示。单击用户界面资源工具条区中的“部件中的材料”按钮
（此按钮在选择下拉菜单
命令后才会出现），在系统弹出的“部件中的材料”对话框中，直接拖动外观到模型上，便可添加外观。下面以一个花瓶部件模型为例，说明对该模型进行外观处理的一般过程。
Step1.打开文件D：\ug7.1\work\ch06\ch06.11\vase.prt。
Step2.选择命令。选择下拉菜单
命令，系统弹出“材料/纹理”工具条，如图6.11.1所示，此时为不激活状态。

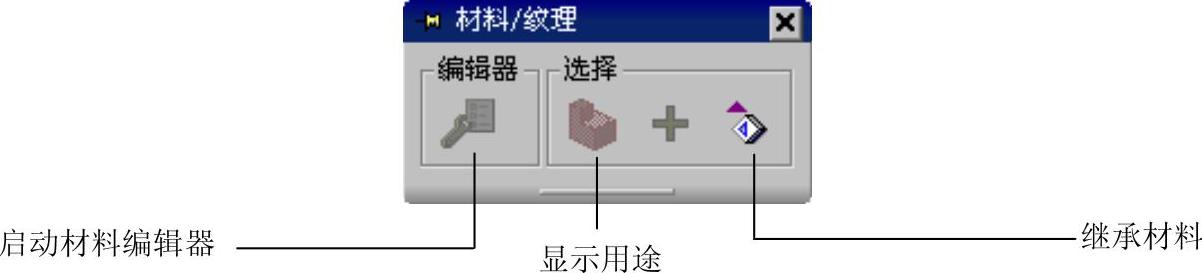

图6.11.1 “材料/纹理”工具条
Step3.设置工作室状态。在绘图区右击，在系统弹出的快捷菜单中选择
命令。
Step4.添加外观设置。
方法一：直接添加已有外观设置。
单击资源工具条区中的“部件中的材料”按钮
，在系统弹出图6.11.2所示的“部件中的材料”选项卡，选择要添加的已有外观设置，直接拖动到模型上，如图6.11.3所示。
说明：如果“部件中的材料”选项卡中没有所需要的外观设置，可以单击“系统材料”按钮
，在系统弹出的“系统材料”选项卡（图6.11.4）中，选择要添加的外观设置，直接拖动外观到模型上。如需要改变外观设置，可以直接将其他外观设置拖到部件上。
方法二：通过材料编辑器添加外观设置。
（1）新建部件中的材料文件。在“部件中的材料”选项卡中右击，在弹出的快捷菜单中选择
命令。单击“材料/纹理”工具条中的“启动材料编辑器”按钮
，系统弹出图6.11.5所示的“材料编辑器”对话框（一）。在“材料编辑器”对话框（一）的
文本框中输入新增加的外观名称材料color，单击
按钮。
（2）定义颜色。在“材料编辑器”对话框（一）中选择
选项卡，在
文本框中输入数值0.0，在
下拉列表中选择材料类型
，单击
选项后的颜色区域，系统弹出图6.11.6所示的“颜色”对话框，选取图6.11.6所示的颜色，单击
按钮。

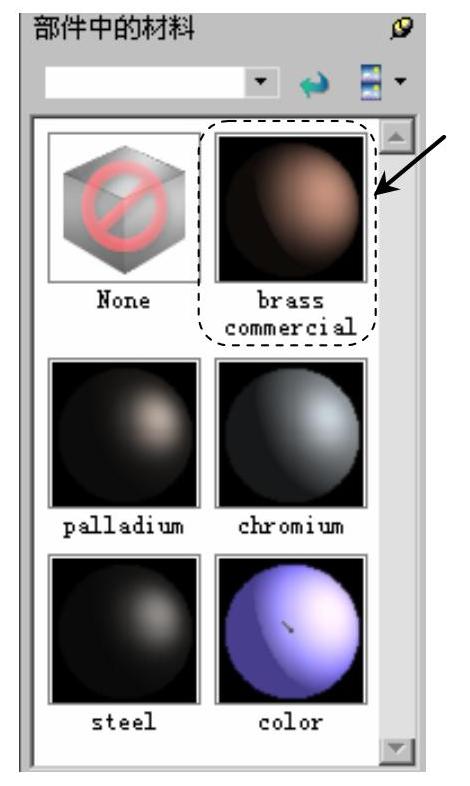

图6.11.2 “部件中的材料”选项卡

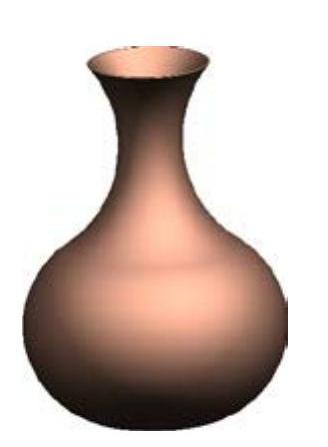

图6.11.3 直接添加外观结果

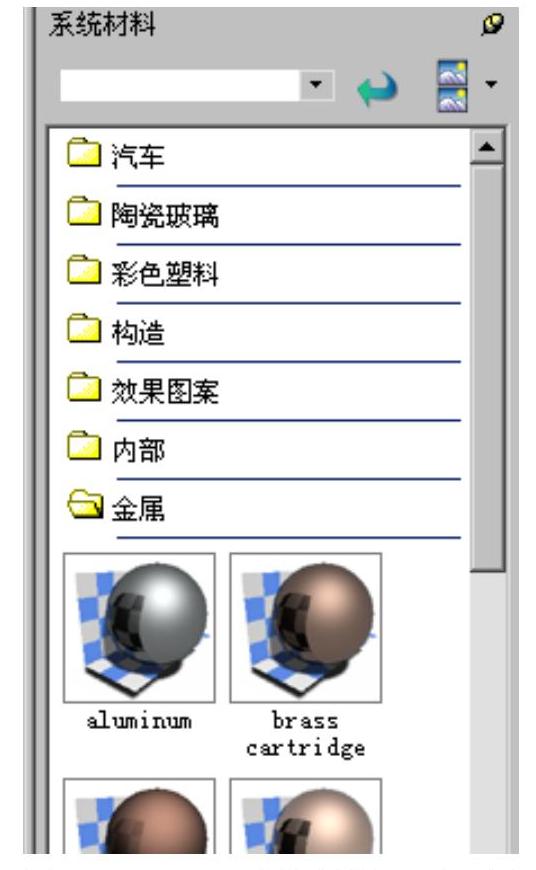

图6.11.4 “系统材料”选项卡

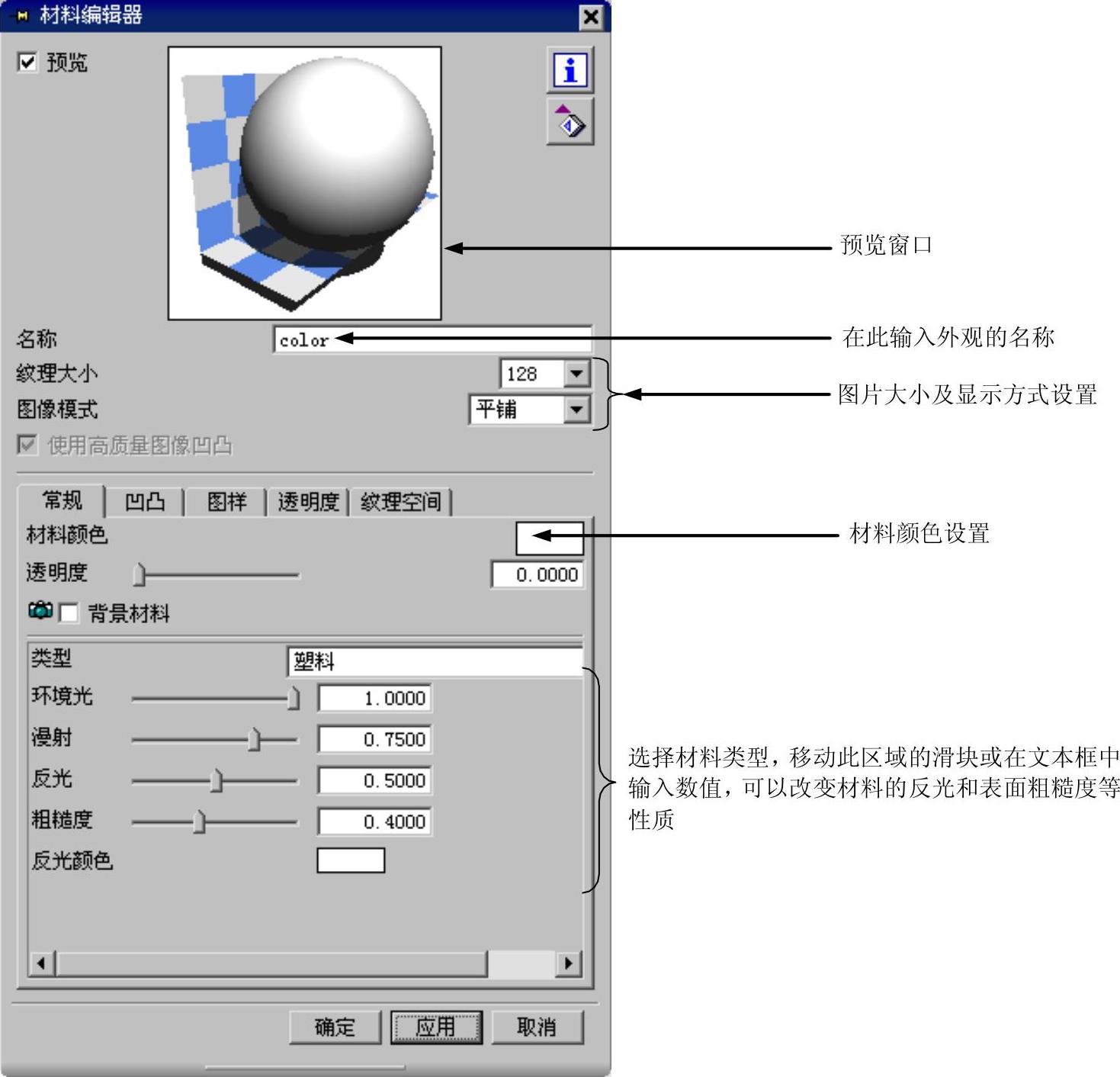

图6.11.5 “材料编辑器”对话框（一）

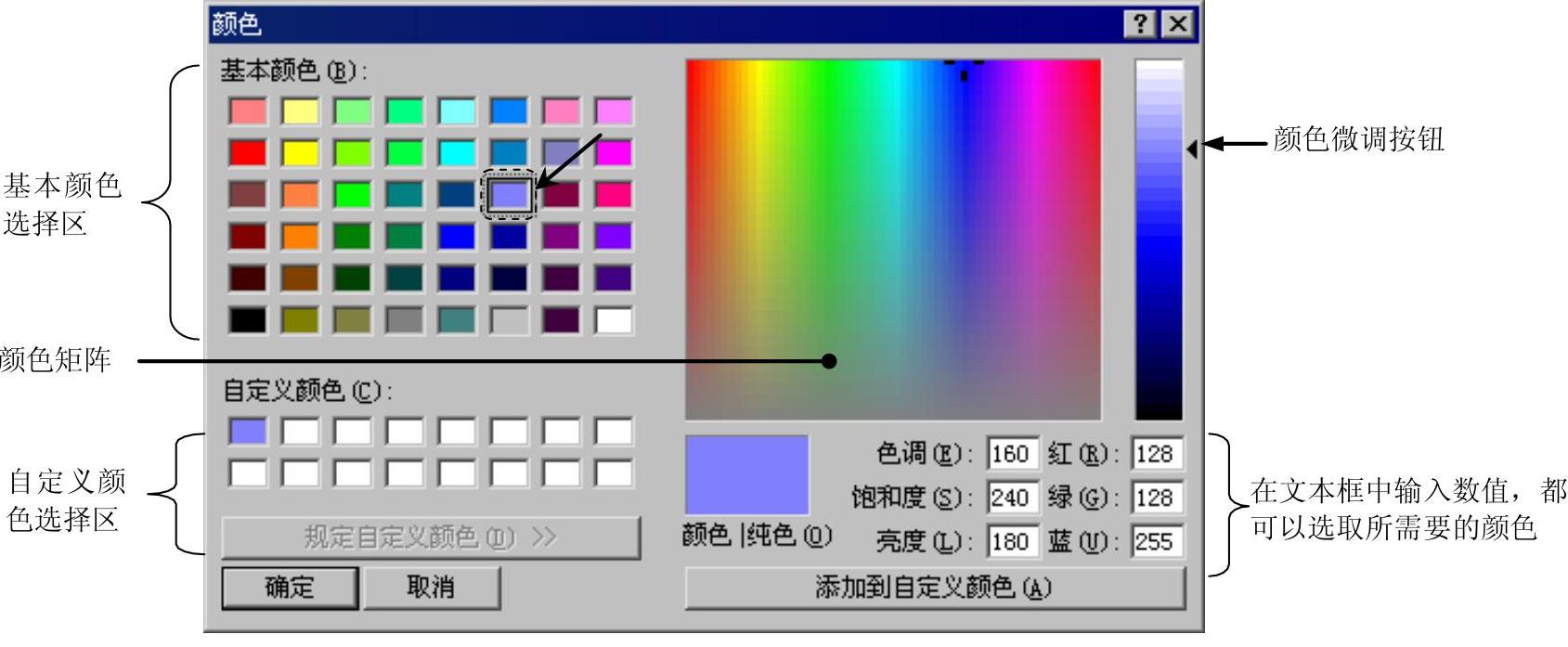

图6.11.6 “颜色”对话框
说明：
可以通过以下方法设置所需要的颜色：
● 单击基本颜色选择区中的一种颜色。
● 在颜色矩阵中选取一种颜色，然后通过右侧微调按钮进行较精确的调整，单击
按钮，在自定义颜色选择区中选择新定义的颜色。
（3）添加表面突起纹理。单击
选项卡，在“类型”下拉列表中选择
选项，在
文本框中设定参数为8.0（图6.11.7），单击
按钮；单击用户界面资源工具条区中的“部件中的材料”按钮
，在系统弹出的“部件中的材料”窗口中选择新建材料color，拖动到模型上，结果如图6.11.8所示。

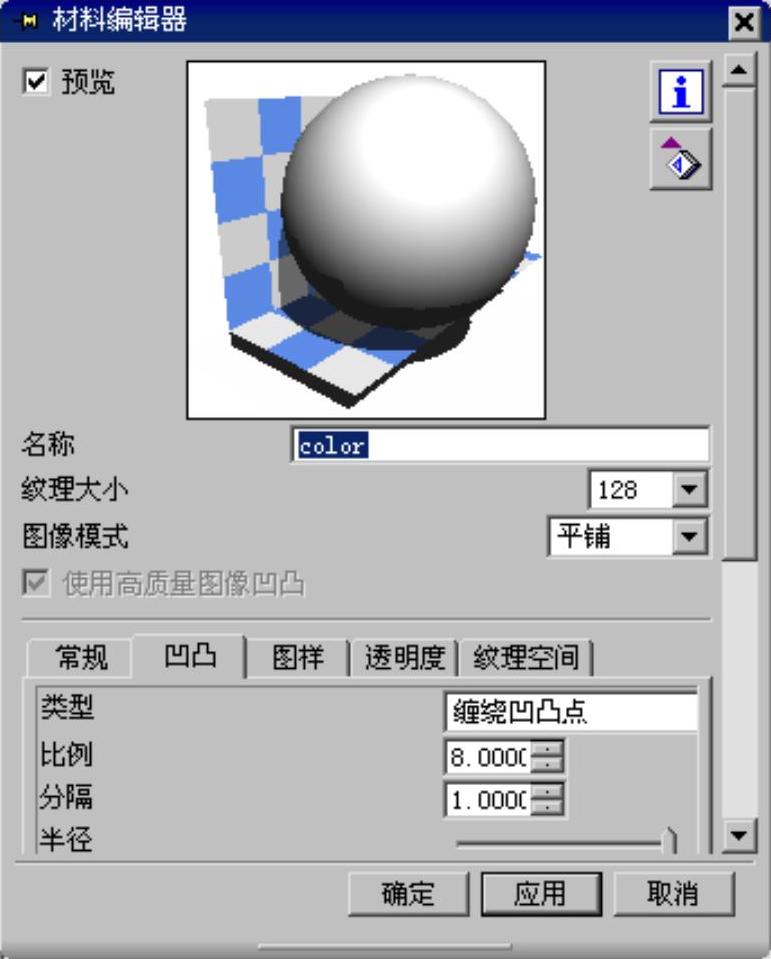

图6.11.7 “材料编辑器”对话框（二）
图6.11.8 缠绕凹凸点结果
（4）添加表面图样纹理。单击
选项卡，在“类型”下拉列表中选择
选项，单击
按钮，系统弹出“TIFF图板”对话框，单击
按钮，如图6.11.9所示。选择底图图像（图6.11.9），单击
按钮，单击“材料编辑器”对话框（二）的
按钮，结果如图6.11.10所示，完成部件的渲染。

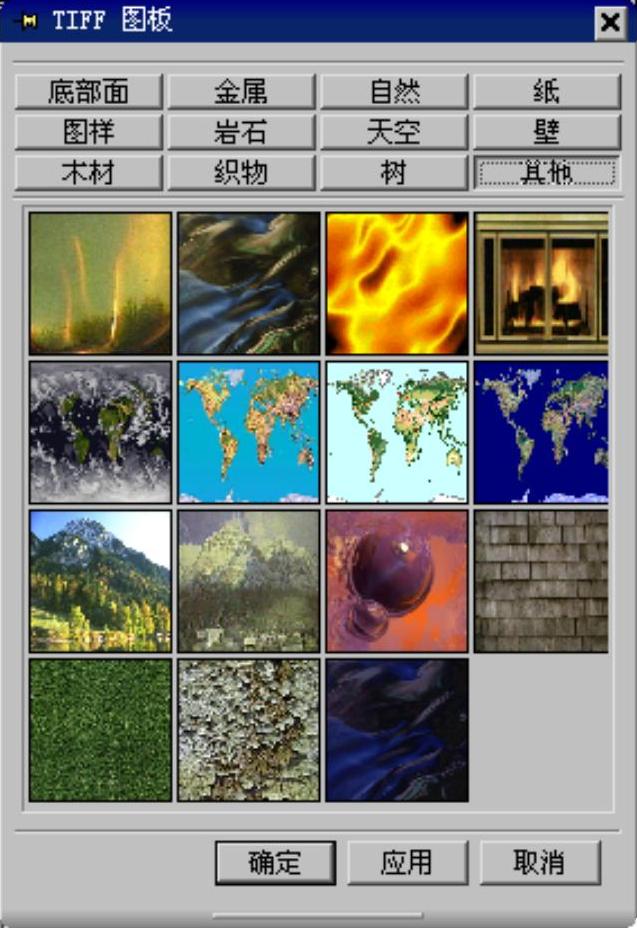

图6.11.9 “TIFF图板”对话框
图6.11.10 缠绕图片结果
