4.6.3  创建回转特征的一般过程

4.6.3 创建回转特征的一般过程

下面以图4.6.5所示的回转特征为例,说明创建回转特征的一般操作过程。

Step1.打开文件D:\ug7.1\work\ch04\ch04.06\revolved.prt。

Step2.选择命令。选择978-7-111-31626-8-Chapter04-492.jpg978-7-111-31626-8-Chapter04-493.jpg978-7-111-31626-8-Chapter04-494.jpg978-7-111-31626-8-Chapter04-495.jpg978-7-111-31626-8-Chapter04-496.jpg命令(或单击978-7-111-31626-8-Chapter04-497.jpg按钮),系统弹出“回转”对话框。

Step3.定义回转截面。单击978-7-111-31626-8-Chapter04-498.jpg按钮,选取图4.6.6所示的曲线为回转截面,单击中键确认。

Step4.定义回转轴。单击978-7-111-31626-8-Chapter04-499.jpg按钮,在系统弹出的“矢量”对话框中978-7-111-31626-8-Chapter04-500.jpg下拉列表中选择978-7-111-31626-8-Chapter04-501.jpg选项,选取图4.6.6所示的直线为回转轴,然后单击“矢量”对话框中的978-7-111-31626-8-Chapter04-502.jpg按钮。

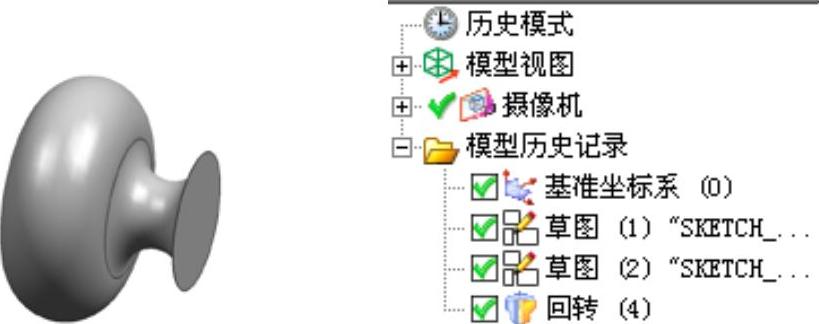

图4.6.5 模型及模型树

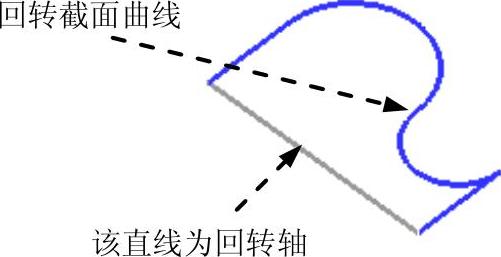

图4.6.6 定义回转截面和回转轴

注意:

(1)Step3和Step4两步操作可以简化为:先选取图4.6.6所示的曲线为回转截面,再单击中键以结束截面曲线的选取,然后选取图4.6.6所示的直线为回转轴。

(2)图4.6.6所示,作为回转截面的曲线和作为回转轴的直线是两个独立的草图。

Step5.确定回转角度的起始值和结束值。在“回转”对话框的978-7-111-31626-8-Chapter04-505.jpg文本框中输入值0.0,在978-7-111-31626-8-Chapter04-506.jpg文本框中输入值360.0。

Step6.单击978-7-111-31626-8-Chapter04-507.jpg按钮,完成回转特征的创建。
