4.4.2 布尔求和操作

布尔求和操作用于将工具体和目标体合并成一体。下面以图4.4.1所示的模型为例，介绍布尔求和操作的一般过程。

Step1.打开文件D：\ug7.1\work\ch04\ch04.04\unite.prt。

Step2.选择命令。选择下拉菜单命令，弹出图4.4.2所示的“求和”对话框。

Step3.定义目标体和工具体。在图4.4.1a中，依次选择目标（长方体）和刀具（球体），单击按钮，完成该布尔操作，结果如图4.4.1b所示。

图4.4.1 布尔求和操作

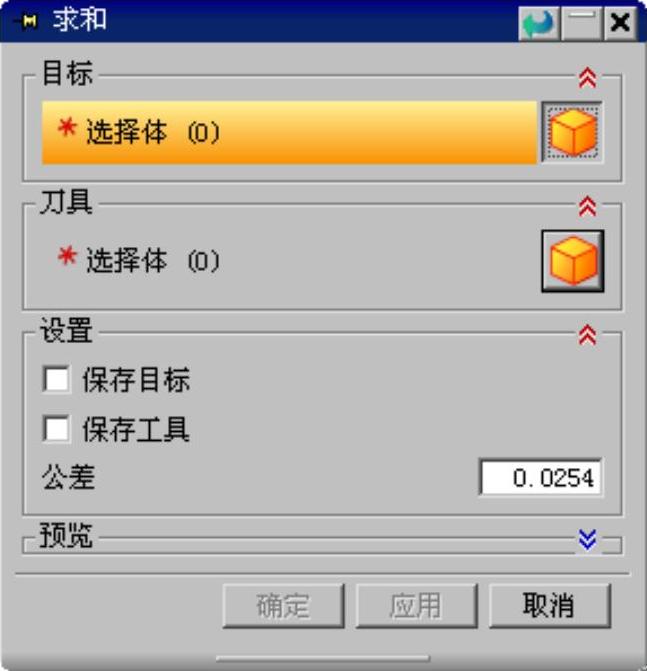

图4.4.2 “求和”对话框

注意：布尔求和操作要求工具体和目标体必须在空间上接触才能进行运算，否则将提示出错。

图4.4.2所示的“求和”对话框中各复选项的功能说明如下：

● 复选项：为求和操作保存目标体。如果需要在一个未修改的状态下保存所选目标体的副本时，使用此选项。

● 复选项：为求和操作保存工具体。如果需要在一个未修改的状态下保存所选工具体的副本时，使用此选项。在编辑“求和”特征时，“保留工具体”选项不可用。
