Task4.表面粗糙度标注

Step1.选择命令。选择下拉菜单命令，系统弹出“表面粗糙度符号”对话框。

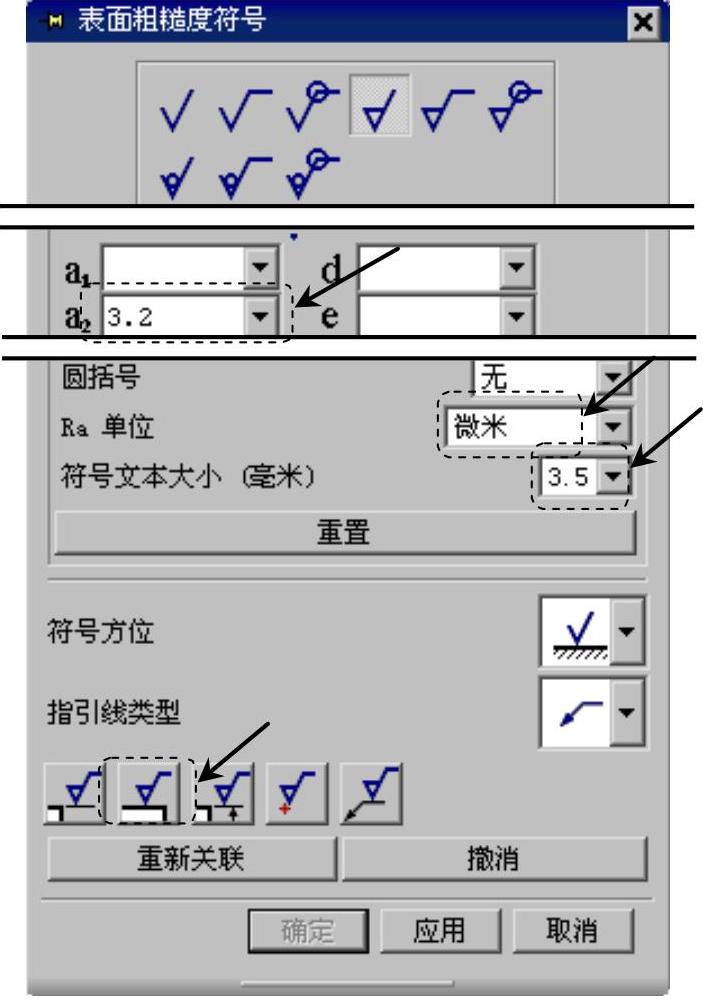

Step2.选择表面粗糙度的样式。在“表面粗糙度符号”对话框中设置图8.6.27所示的参数，然后单击按钮。

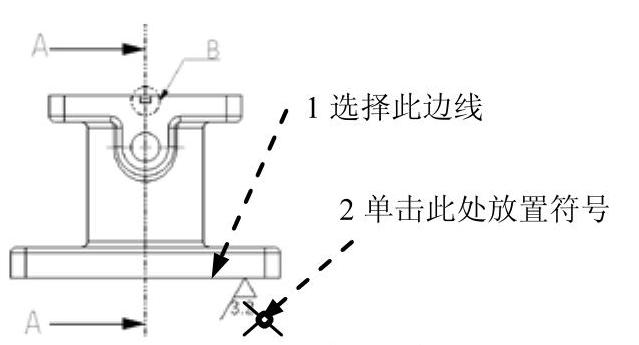

Step3.放置表面粗糙度符号，如图8.6.28所示。

Step4.创建其他的表面粗糙度标注，结果如图8.6.29所示。

图8.6.27 “表面粗糙度符号”对话框

图8.6.28 表面粗糙度标注

图8.6.29 创建其他的表面粗糙度标注
