4.T形键槽

在“键槽”对话框中选择单选项；在选择放置面和指定水平参考后，系统弹出图4.22.9所示的“T形键槽”对话框；输入图4.22.9所示的参数；确定定位尺寸。创建的T形键槽如图4.22.10所示。

说明：水平参考方向即为T形键槽的长度方向。

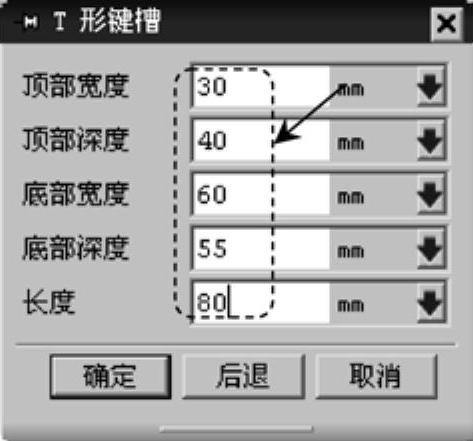

图4.22.9 “T型键槽”对话框

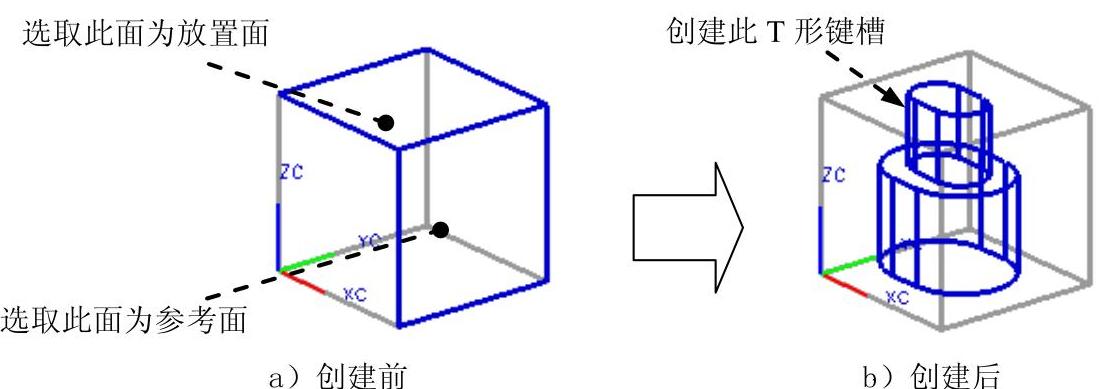

图4.22.10 创建T形键槽

5.燕尾槽

在“键槽”对话框中选择单选项；在选择放置平面和指定水平参考后，系统弹出图4.22.11所示的“燕尾槽”对话框；输入图4.22.11所示的参数；确定定位尺寸。创建的燕尾槽如图4.22.12所示。

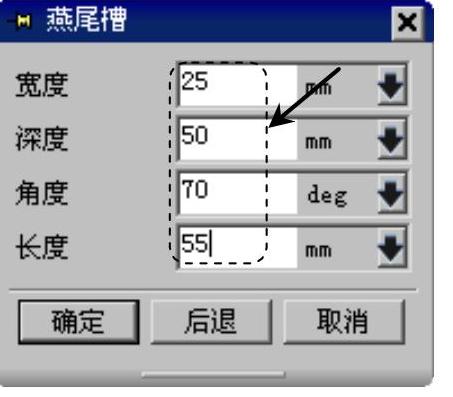

图4.22.11 “燕尾槽”对话框

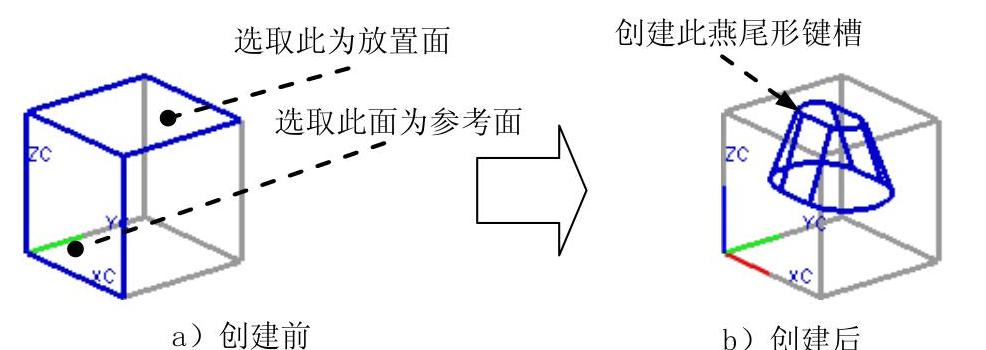

图4.22.12 创建燕尾形键槽

说明：水平参考方向即为燕尾槽的长度方向。
