一般腔体是指形状特殊的腔体,要创建一般腔体,必须先创建腔体的轮廓草图。单击978-7-111-31626-8-Chapter04-1085.jpg按钮,系统弹出图4.20.10所示的“常规腔体”对话框。

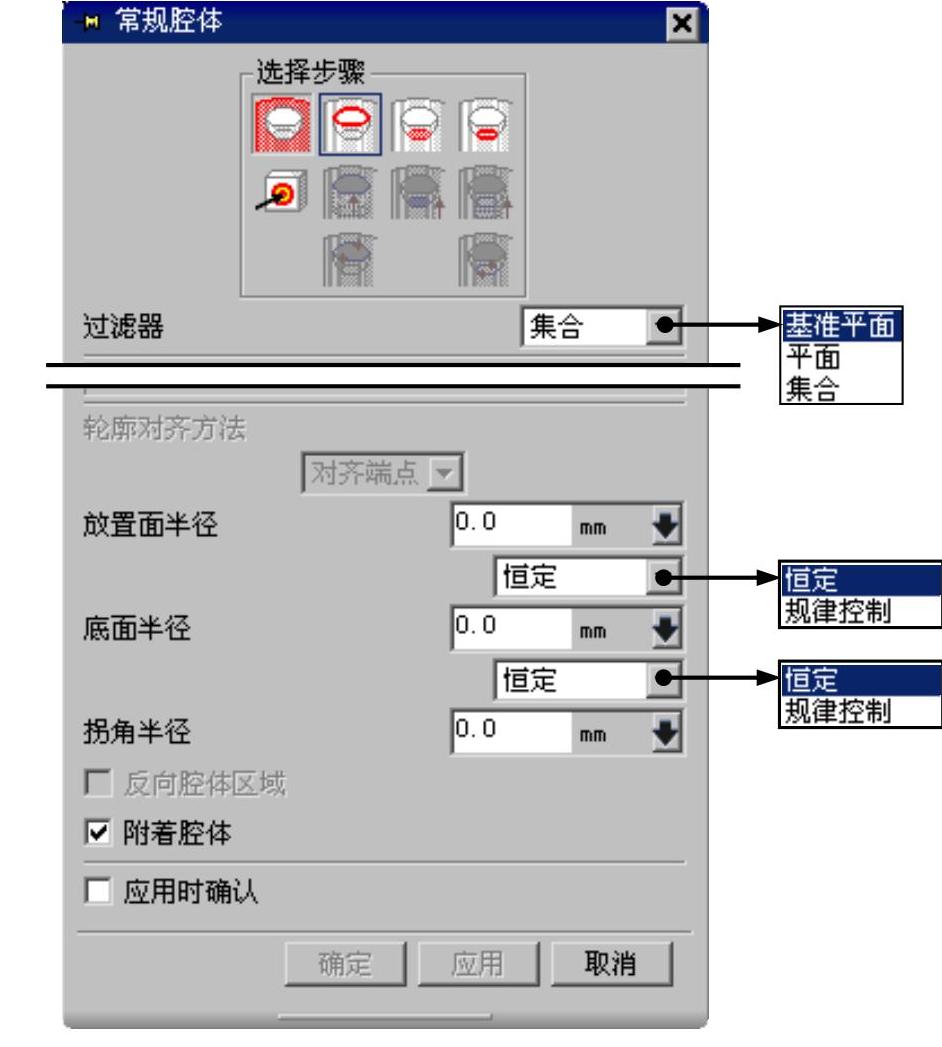

图4.20.10 “常规腔体”对话框

图4.20.10所示的“常规腔体”对话框中主要选项的说明如下:

978-7-111-31626-8-Chapter04-1087.jpg下拉列表:用于选择操作步骤。

978-7-111-31626-8-Chapter04-1088.jpg(放置面):用于选择一般腔体的放置面。放置面可以是实体的任何一个表面,所选择的放置面是将要创建的腔体顶面。由于放置面是第一个操作步骤,所以选择放置面时必须考虑到其他步骤,比如由于放置面轮廓线必须投影在放置面上,因此要考虑到放置面轮廓曲线的投影方向。

978-7-111-31626-8-Chapter04-1089.jpg(放置面轮廓):用于定义放置面轮廓线,即在放置面上的顶面轮廓。可以直接从模型中选择曲线或边缘来定义放置面轮廓,也可用转换底面轮廓线的方式来定义放置面轮廓。


978-7-111-31626-8-Chapter04-1091.jpg(底面轮廓曲线):用于定义一般腔体的底面轮廓曲线,可以直接从模型中选择曲线或边缘来定义底面轮廓曲线,也可通过转换放置面轮廓线来定义底面轮廓曲线。

978-7-111-31626-8-Chapter04-1092.jpg(目标体):用于选取目标实体,即一般腔体将在所选取的实体上创建。当目标体不是放置面所在的实体或片体时,应单击该按钮以指定放置一般腔体的目标体。当定义面时,如果选择的第一个面为基准平面,则必须指定目标体。

978-7-111-31626-8-Chapter04-1093.jpg选项:该下拉列表用于指定一般腔体的顶面与侧面间的圆角半径。可以利用其下拉列表中的选项:常数控制或规则控制来决定腔体的放置面半径,其值必须大于或等于0。

978-7-111-31626-8-Chapter04-1094.jpg选项:该下拉列表用于指定一般腔体的底面与侧面间的圆角半径,也可以利用其下拉列表框中的选项:常数控制或规则控制来决定腔体的底面半径,其值必须大于或等于0。

978-7-111-31626-8-Chapter04-1095.jpg文本框:该下拉列表用于指定一般腔体侧边的拐角半径。

978-7-111-31626-8-Chapter04-1096.jpg复选项:选中该复选项,若目标体是片体,则创建的一般腔体为片体,并与目标片体自动缝合;若目标体是实体,则创建的一般腔体为实体,并从实体中删除一般腔体。取消该复选项,则创建的一般腔体为一个独立的实体。
