1. 下拉菜单

下拉菜单是草图环境中的主要菜单（图3.5.1），它的功能主要包括草图的绘制、标注和添加约束等。

选择该下拉菜单，即可弹出其中的命令，其中绝大部分命令都以快捷按钮的方式出现在屏幕的工具栏中。

图3.5.1所示的“插入”下拉菜单中各选项的说明如下：

A：创建点。

B1：创建轮廓线，包括直线和圆弧选项按钮。

B2：创建直线。

B3：创建圆弧。

B4：创建圆。

B5：创建圆角。

B6：创建矩形。

B7：创建艺术样条曲线。

B8：拟合样条曲线。

B9：创建椭圆。

B10：创建一般二次曲线。

B11：将已有的简单曲线和点，以及椭圆、抛物线和双曲线等二次曲线添加到当前草图。

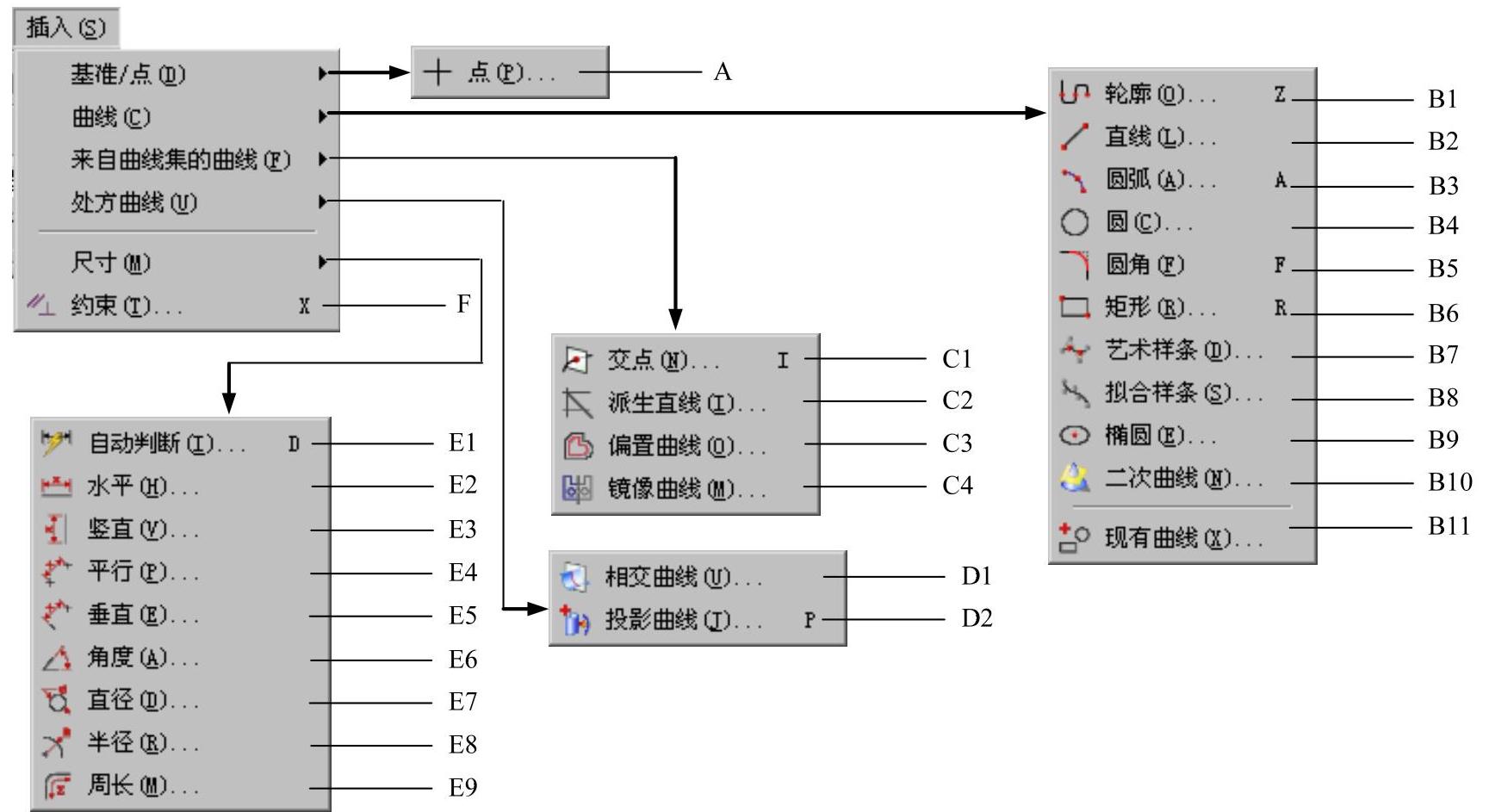

图3.5.1 “插入”下拉菜单

C1：创建交点。

C2：创建派生直线。

C3：创建选定对象的偏置曲线。

C4：创建选定对象的镜像曲线。

D1：创建选定对象的相交曲线。

D2：在草图上创建其他几何体的投影。

E1：创建自动判断尺寸。

E2：创建水平尺寸。

E3：创建竖直尺寸。

E4：创建平行尺寸。

E5：创建垂直尺寸。

E6：创建角度尺寸。

E7：创建直径尺寸。

E8：创建半径尺寸。

E9：创建周长尺寸。

F：添加草图约束。
