3.7.14 相交曲线
“相交曲线”命令可以通过用户指定的面与草图基准平面相交产生一条曲线。下面以图3.7.26所示的模型为例,讲解相交曲线的操作步骤。
Step1.打开文件D:\ug7.1\work\ch03\ch03.07\intersect01.prt。
Step2.进入草图环境。单击按钮,系统弹出“草图”对话框,接受系统默认的草图平面,单击该对话框中的
按钮,进入草图状态。
Step3.选择命令。选择下拉菜单命令(或单击“相交曲线”按钮
),系统弹出图3.7.27所示的“相交曲线”对话框。
Step4.选取要相交的面。选取图3.7.26a所示的模型表面为要相交的面,即产生图3.7.26b所示的相交曲线,接受默认的和
值。
Step5.单击“相交曲线”对话框中的按钮,完成相交曲线的创建。

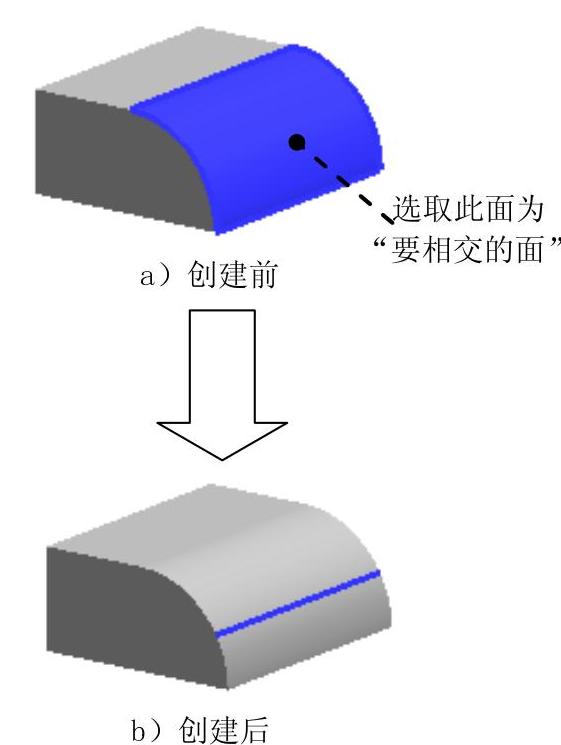

图3.7.26 相交操作

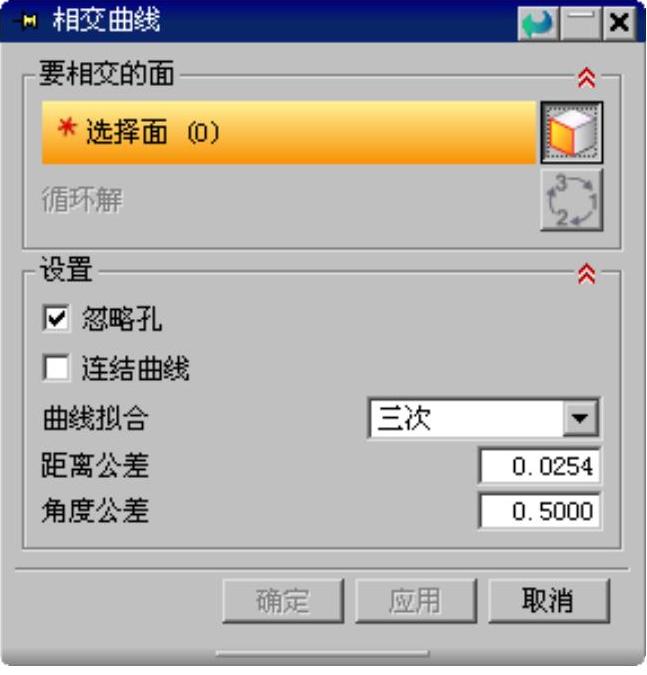

图3.7.27 “相交曲线”对话框
图3.7.27所示的“相交曲线”对话框中各工具按钮的功能说明如下:
● (面):选择要在其上创建相交曲线的面。
● 选项:当选取的“要相交的面”上有孔特征时,勾选此复选框后,系统会在曲线遇到的第一个孔处停止相交曲线。
● 选项:用于多个“相交曲线”之间的连结。勾选此复选框后,系统会自动将多个相交曲线连结成一个整体。
