3.11.4 草图范例4
范例概述：
本范例从新建一个草图开始，详细介绍草图的绘制、编辑和标注过程，要重点掌握的是绘图前的设置、约束的处理以及尺寸的处理技巧。本节主要绘制图3.11.20所示的图形，下面介绍其具体绘制过程。
Step1.新建一个文件。
（1）进入UG NX 7.0环境后，选择下拉菜单
命令（或单击“新建”按钮
），系统弹出“新建”对话框。
（2）在“新建”对话框的
选项栏中选取模板类型为
，在
文本框中输入文件名为spsk04，然后单击
按钮。
Step2.选择下拉菜单
命令，采用默认的平面为基准平面，单击
按钮，进入草图环境。
Step3.选择下拉菜单
命令（或单击
按钮），大致绘制图3.11.21所示的草图。
Step4.单击“显示所有约束”按钮
，然后选择下拉菜单
命令（或单击“转换至/自参考对象”按钮
），系统弹出“转换至/自参考对象”对话框。选取图3.11.21所示的直线，单击
按钮，将其转换至参考对象。
Step5.选择下拉菜单
命令（或单击“约束”工具条中的
按钮），系统弹出图3.11.22所示的“显示/移除约束”对话框，按住Ctrl键，在该对话框的
列表框中选择“等长”和“平行”约束（图3.11.21），单击
按钮，再单击
按钮，选中的多余约束被移除，结果如图3.11.23所示（如果绘制的曲线约束与图3.11.20所示不尽相同，可删除别的多余的约束，但最后得到的结果图必须是一样的）。
Step6.选择下拉菜单
命令（或单击“约束”工具条中的
按钮），选取图3.11.24中的两条边，在系统弹出的“约束”工具条中单击“等长”按钮
，则直线之间会添加“等长”约束，结果如图3.11.25所示。单击“显示所有约束”按钮
，去除所有约束的显示。
Step7.选择下拉菜单
命令（或单击“自动判断尺寸”按钮
），选择图3.11.25所示的两条直线，系统自动生成角度尺寸，选择合适的放置位置单击，在弹出的动态输入框中输入60.0，结果如图3.11.26所示。
Step8.参照Step7标注其他的尺寸，尺寸值如图3.11.20所示。
图3.11.20 范例4
图3.11.21 绘制草图
图3.11.22 “显示/移除约束”对话框
图3.11.23 转换至参考对象

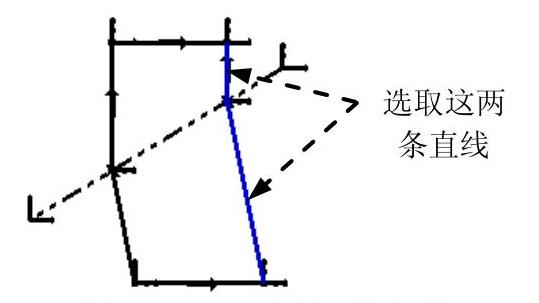

图3.11.24 添加几何约束

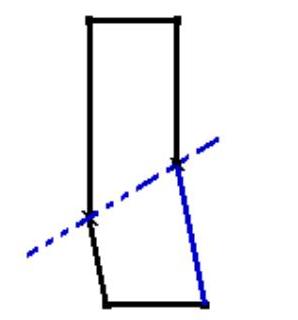

图3.11.25 结果图

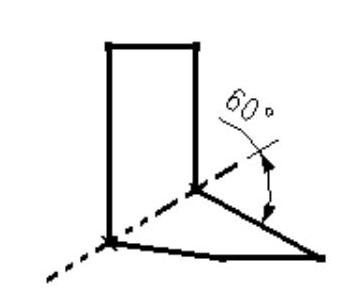

图3.11.26 添加尺寸约束
