7.1.4 测量最小半径
下面以一个简单的模型为例，来说明测量最小半径的一般操作过程。
Step1.打开文件D：\ug7.1\work\ch07\ch07.01\miniradius.prt。
Step2.选择下拉菜单
命令，系统弹出图7.1.13所示的“最小半径”对话框，选中
复选项。
Step3.测量多个曲面的最小半径。
（1）连续选取图7.1.14所示的模型表面1、表面2和表面3。
（2）单击
按钮，曲面的最小半径位置如图7.1.15所示，半径值见图7.1.16所示的“信息”窗口。
图7.1.13 “最小半径”对话框

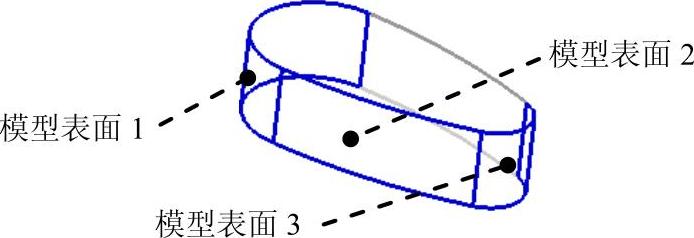

图7.1.14 选取模型表面

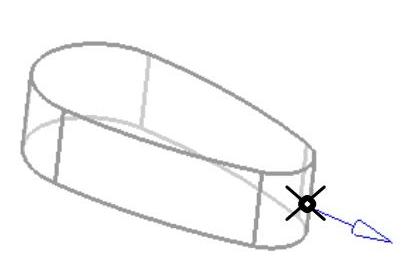

图7.1.15 最小半径位置

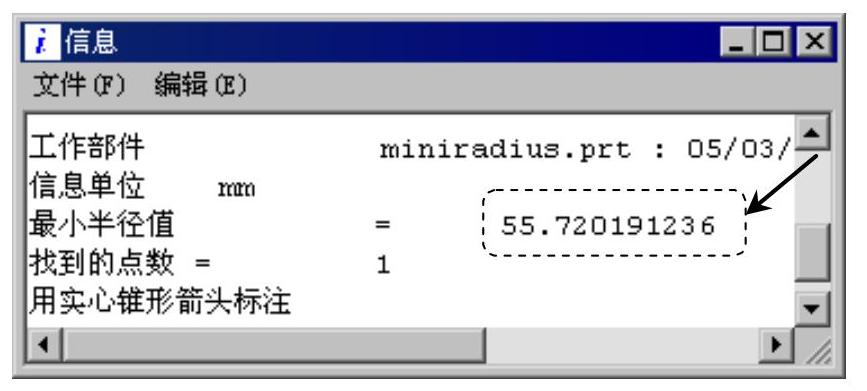

图7.1.16 “信息”窗口
Step4.单击
按钮，完成最小半径的测量。
