4.27.2  通过一直线作镜像

4.27.2 通过一直线作镜像

通过一直线作镜像是将所选特征相对于选定的一条直线（镜像中心线）作镜像。下面以一个范例来说明通过一直线作镜像的操作步骤，如图4.27.7所示。

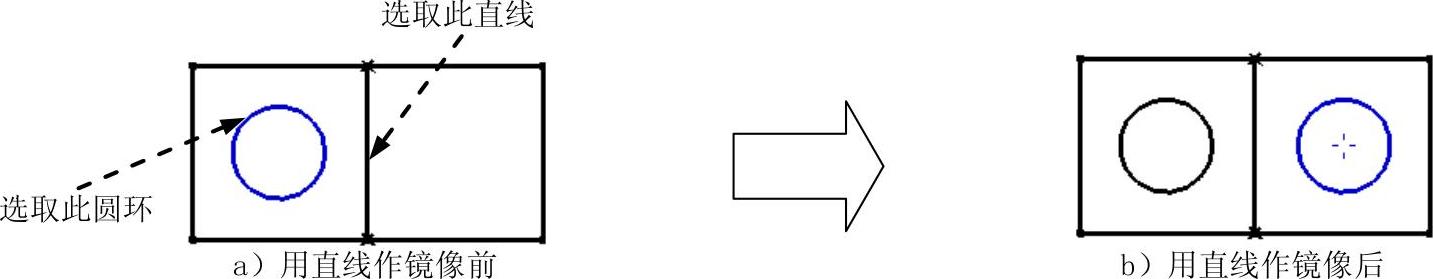

图4.27.7 用直线作镜像

Step1.打开文件D：\ug7.1\work\ch04\ch04.27\mirror.prt。

Step2.选择下拉菜单命令，选取图4.27.7a所示的圆环，单击按钮，系统弹出“变换”对话框（二）。

Step3.定义镜像中心线。在“变换”对话框（二）中单击按钮，系统弹出图4.27.8所示的“变换”对话框（七）。单击按钮，系统弹出“变换”对话框（八），如图4.27.9所示，选取图4.27.7a所示的直线，系统弹出图4.27.10所示的“变换”对话框（九）。

Step4.根据系统的提示，单击，完成通过一直线作镜像的操作。

Step5.单击按钮，关闭“变换”对话框（九）。

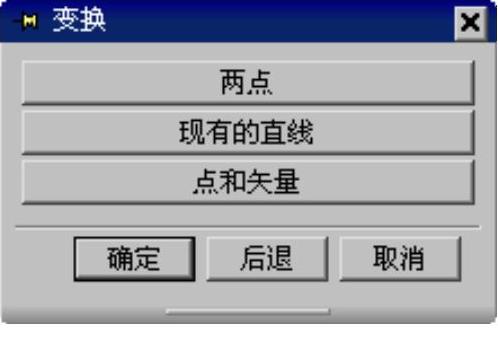

图4.27.8 “变换”对话框（七）

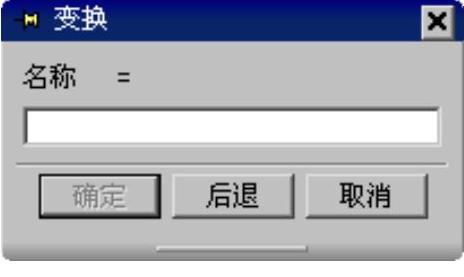

图4.27.9 “变换”对话框（八）

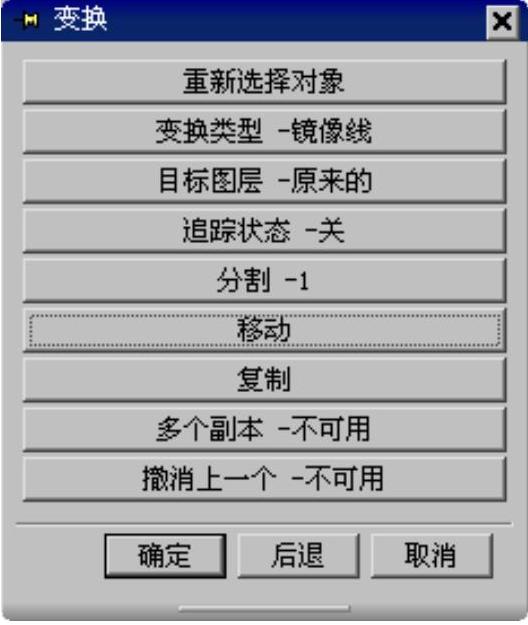

图4.27.10 “变换”对话框（九）

图4.27.8所示的“变换”对话框（七）中各按钮的功能说明如下：

● 按钮：选中两个点，该两点之间的连线即为参考线。

● 按钮：选取已有的一条直线作为参考线。

● 按钮：选取一点，再指定一个矢量，将通过给定的点的矢量作为参考线。
