曲线是曲面、产品的根基，曲线质量的高低直接影响到曲面质量的好坏，进而影响整个产品的质量。因此在曲线设计完成后，对曲线的分析就显得非常重要，即工程设计中常用到的曲线特性分析。本节将简单介绍曲线特性分析的一般方法及操作过程。

下面通过简单的范例来说明曲线特性的分析。

Step1.打开文件D：\ug7.1\work\ch05\ch05.02\curve.prt。

Step2.“曲率”分析。

（1）在草图工作界面下，选取图5.2.32a所示的曲线。

（2）选择下拉菜单命令，系统显示曲率梳图，如图5.2.32b所示。

说明：除非特意关闭，否则曲线的分析结果会一直显示在图形上，关闭时需要选中该曲线，再次选择下拉菜单命令即可。

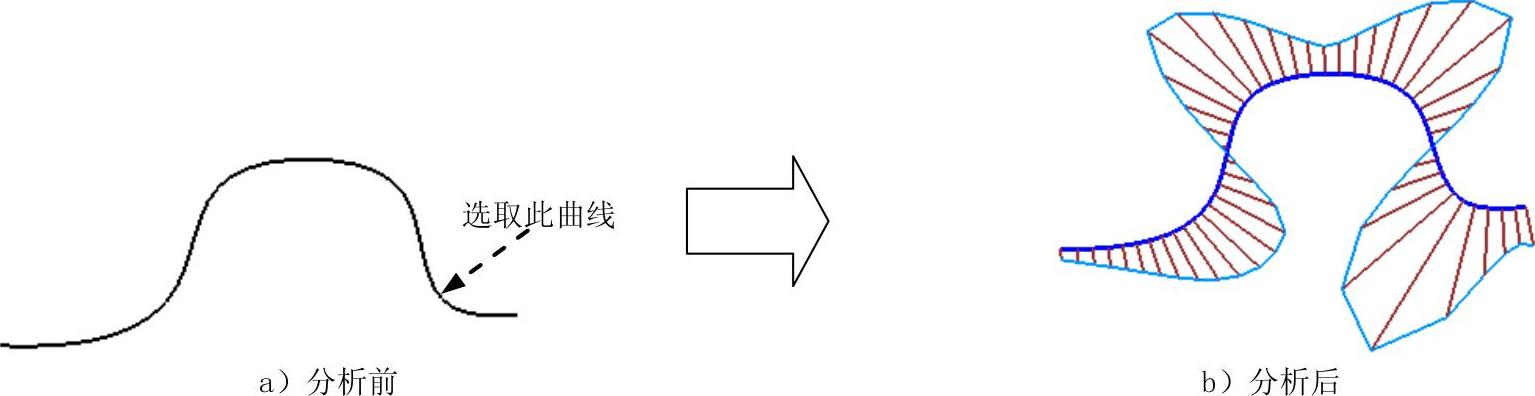

图5.2.32 曲率梳图

Step3.“峰值”分析。

（1）选取图5.2.33a所示的曲线。

（2）选择下拉菜单命令，系统显示曲线的峰值点，如图5.2.33b所示。

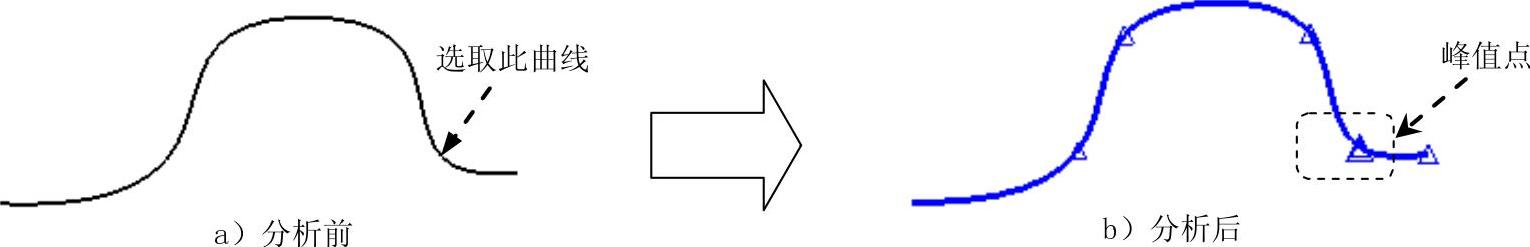

图5.2.33 峰值分析

Step4.拐点分析结果如图5.2.34所示。操作方法参见Step3。

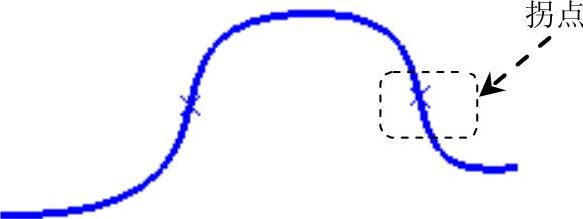

图5.2.34 拐点分析

Step5.图表显示结果。

（1）选取分析完成的曲线，如图5.2.34所示。

（2）选择下拉菜单命令，系统打开一个“图表”电子表格显示分析结果，图5.2.35所示为图表分析结果。

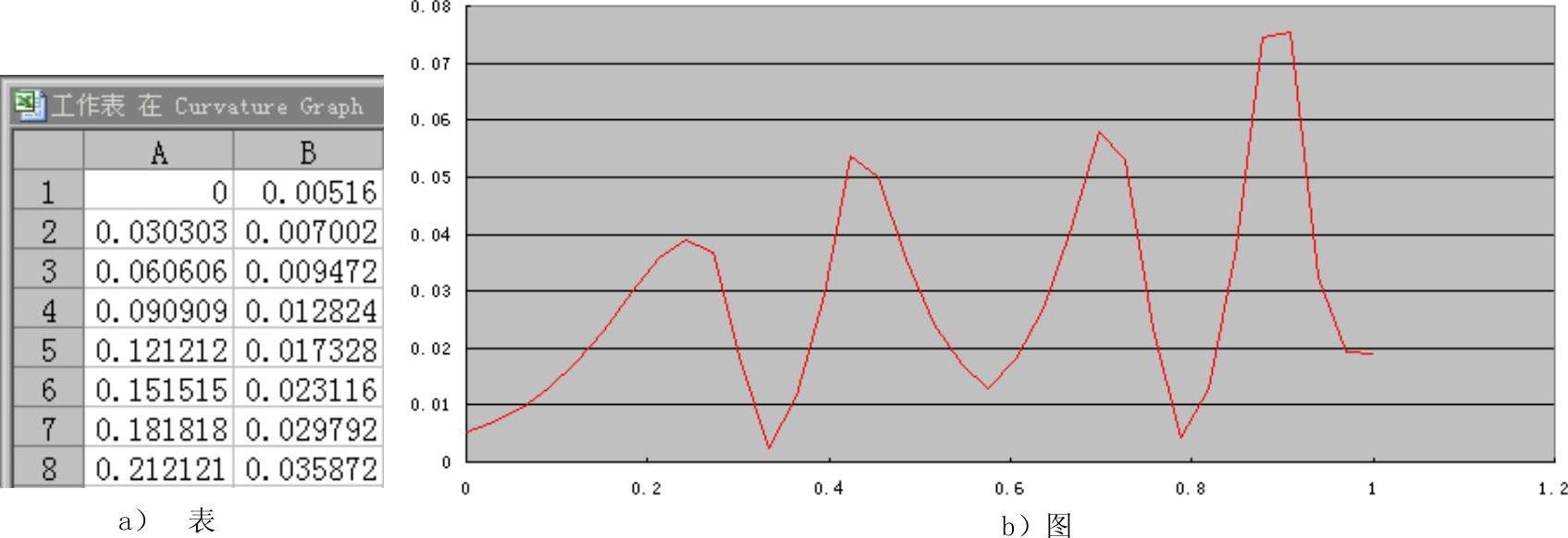

图5.2.35 图表分析结果

Step6.输出列表显示结果。

（1）选取分析完成的曲线。

（2）选择下拉菜单命令，系统弹出“信息”窗口，其中列出了拐点分析的结果。
