8.4.1 基本视图
下面创建图8.4.1所示的基本视图，操作过程如下：
Step1.打开零件模型。打开文件D：\ug7.1\work\ch08\ch08.04\base.prt，进入建模环境，零件模型如图8.4.2所示。
Step2.选择命令。选择下拉菜单
命令，此时系统弹出图8.4.3所示的“片体”对话框，“片体”对话框中的参数设置如图8.4.3所示，单击
按钮，此时系统弹出图8.4.4所示的“基本视图”对话框。
图8.4.1 零件的基本视图

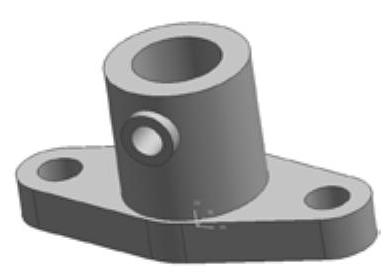

图8.4.2 零件模型

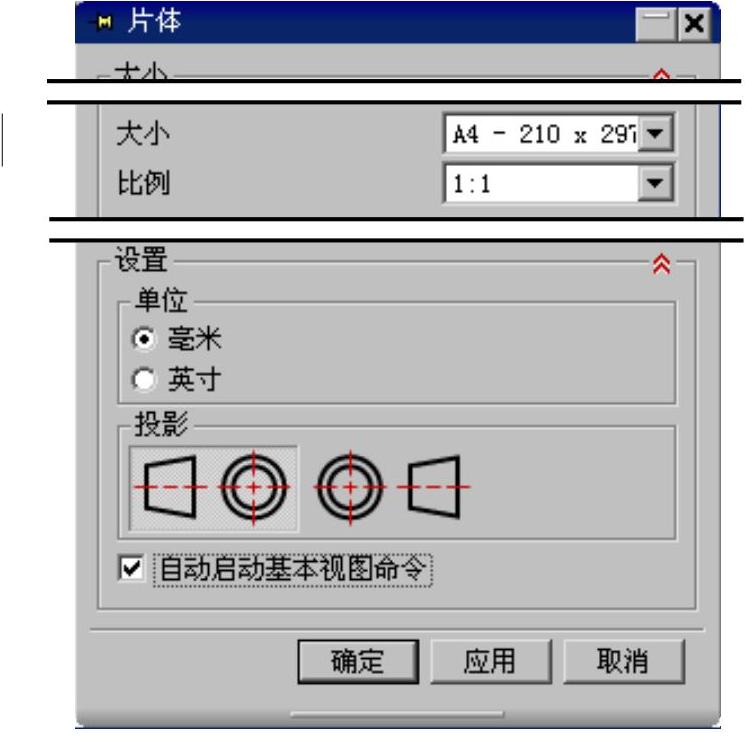

图8.4.3 “片体”对话框

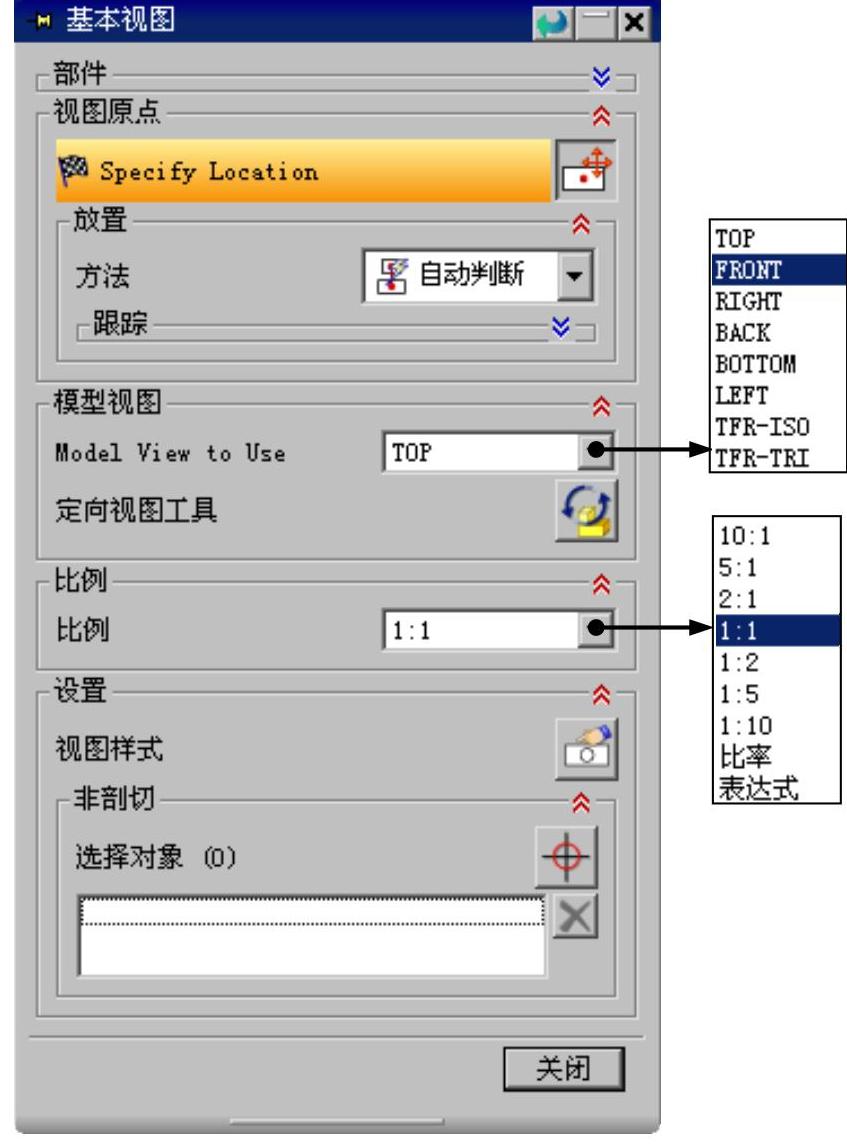

图8.4.4 “基本视图”对话框
图8.4.4所示的“基本视图”对话框中的按钮说明如下：
●
区域：该区域用于加载部件、显示已加载部件和最近访问的部件。
●
区域：该区域主要用于定义视图在图形区的摆放位置，例如水平、垂直、鼠标在图形区的点击位置或系统的自动判断等。
●
区域：该区域用于定义视图的方向，例如TOP、FRONT和RIGHT等；单击该区域的“定向视图工具”按钮，系统弹出“定向视图工具”对话框，通过该对话框，可以创建自定义的视图方向。
●
区域：用于在添加视图之前，为基本视图指定一个特定的比例。UG NX 7.0默认的视图比例值等于图样比例。
●
区域：该区域主要用于完成视图样式的设置，单击该区域的
按钮，系统弹出“视图样式”对话框。
Step3.定义基本视图参数。在“基本视图”对话框
区域的
下拉列表中选择
选项，在
区域的
下拉列表中选择
选项。
Step4.放置视图。在图形区中的合适位置（图8.4.5）依次单击以放置主视图、俯视图和左视图，单击中键完成视图的放置。
图8.4.5 视图的放置
Step5.创建正等测视图。
（1）选择命令。选择下拉菜单
命令（或单击图8.4.6所示的“图纸”工具条中的
按钮），系统弹出“基本视图”对话框。
（2）选择视图类型。在“基本视图”对话框
区域的
下拉列表中选择
选项。
（3）定义视图比例。在
区域的
下拉列表中选择
选项。
（4）放置视图。选择合适的放置位置并单击，单击中键完成视图的放置，结果如图8.4.5所示。
图8.4.6 “图纸”工具条
图8.4.6所示的“图纸”工具条中一些常用按钮的功能说明如下：
F1：单击该按钮，弹出“片体”对话框，用于新建图纸页。
F2：用于创建基本视图。
F3：单击该按钮，弹出“投影视图”对话框，用于创建投影视图。
F4：单击该按钮，弹出“局部放大图”对话框，用于创建局部放大图。
F5：单击该按钮，弹出“剖视图”工具条，用于创建剖视图。
F6：单击该按钮，弹出“剖视图”工具条，用于创建视半剖视图。
F7：单击该按钮，弹出“剖视图”工具条，用于创建旋转剖视图。
F8：单击该按钮，弹出“剖视图”工具条，用于创建阶梯剖视图。
F9：使用任何父视图中连接一系列指定点的剖切线来创建一个展开的剖视图。
F10：通过指定剖切线分段的位置和角度创建剖视图。
F11：通过指定切割方向和位置来创建剖视图。
F12：从任何父视图创建一个基于图示（3D）视图的剖视图。
F13：从任何父视图创建一个基于图示（3D）视图的半剖视图。
F14：添加一个空视图（以创建草图和视图相关的对象）到图纸页。
F15：更新指定视图中的隐藏线、轮廓线、视图边界等以反应对模型的更改。
F16：单击该按钮，弹出“局部剖”对话框，用于创建、编辑或删除局部剖视图。
F17：用于创建、修改和更新断开视图。
F18：将视图移动或复制到另一个图纸页上。
F19：使图纸页上的视图对齐。
F20：为图纸页上的视图定义一个新的视图边界类型。
F21：用于在建模显示与图样显示之间切换。
