8.4.9  对齐视图

8.4.9 对齐视图

UG NX 7.0提供了比较方便的视图对齐功能。将鼠标移至视图的视图边界上并按住左键，然后移动，系统会自动判断用户的意图，显示可能的对齐方式，当移动至适合的位置时，松开鼠标左键即可。但是如果这种方法不能满足要求的话，用户还可以利用命令来对齐视图。下面以图8.4.26所示的视图为例，来说明利用该命令来对齐视图的一般过程。

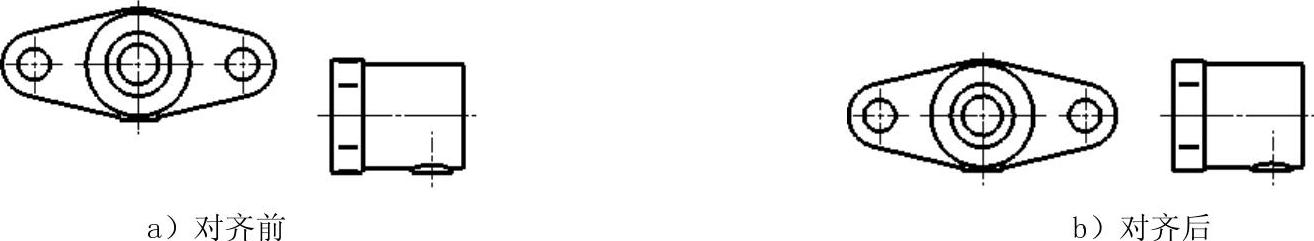

图8.4.26 对齐视图

Step1.打开文件D：\ug7.1\work\ch08\ch08.04\level1.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图8.4.27所示的“对齐视图”对话框。

Step3.定义对齐方式。在“对齐视图”对话框中单击“水平”按钮，选择水平对齐的方式。

Step4.定义静止点。选择下拉列表中的选项，确认“捕捉方式”工具条中的按钮已被按下，选择图8.4.28所示的静止点。

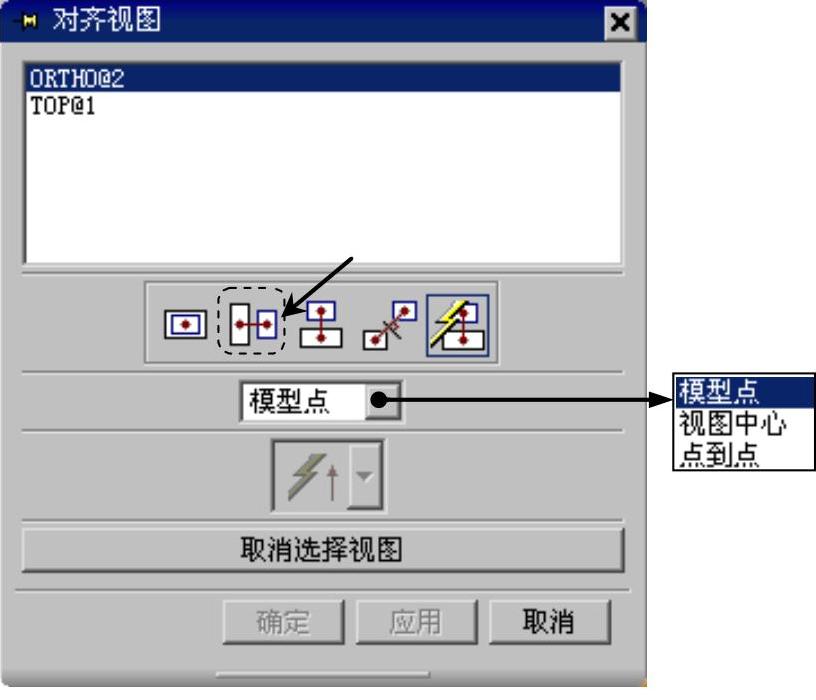

图8.4.27 “对齐视图”对话框

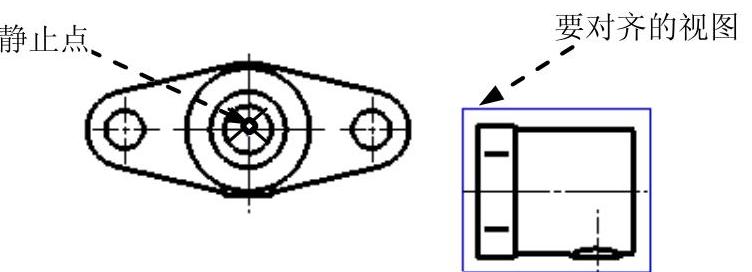

图8.4.28 选择对齐要素

Step5.选择对齐的视图。选择图8.4.28所示的视图为对齐的视图。

Step6.单击鼠标中键，再单击按钮，完成视图的对齐。

图8.4.27所示的“对齐视图”对话框中的选项及按钮说明如下：

● （叠加）：同时水平和垂直对齐视图，以便使它们重叠在一起。

● （水平的）：将选定的视图水平对齐。

● （竖直的）：将选定的视图垂直对齐。

● （垂直于直线）：将选定视图与指定的参考线垂直对齐。

● （自动判断）：自动判断两个视图可能的对齐方式。

● ：用来设置视图的对齐位置。

☑ ：通过选择一个静止点和一个需要对齐的视图来对齐视图。

☑ ：通过选择选择两个视图的中心来对齐视图。

☑ ：通过选择两个视图中的点来对齐视图。
