3.6.10  样条曲线

3.6.10 样条曲线

样条曲线是指利用给定的若干个点拟合出的多项式曲线，样条曲线采用的是近似的拟合方法，但可以很好地满足工程需求，因此得到了较为广泛的应用。下面通过创建图3.6.23a所示的曲线来说明创建艺术样条的一般过程。

Step1.选择命令。选择下拉菜单命令（或单击按钮），弹出图3.6.24所示的“艺术样条”对话框。

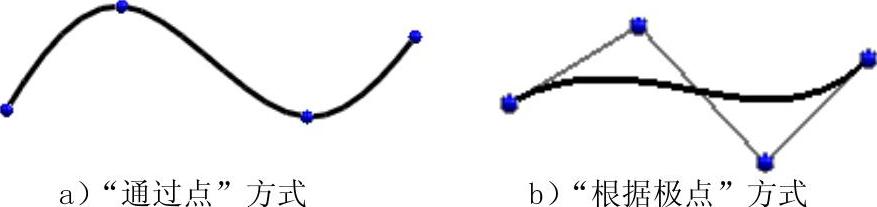

图3.6.23 艺术样条的创建

图3.6.24 “艺术样条”对话框

图3.6.24所示的“艺术样条”对话框中各按钮的说明如下：

● （通过点）：创建的艺术样条曲线通过所选择的点。

● （根据极点）：创建的艺术样条曲线由所选择点的极点方式来约束。

Step2.选择方法。单击“通过点”按钮，依次在图3.6.23a所示的各点位置单击，系统生成图3.6.23a所示的“通过点”方式创建的样条。

说明：如果单击“根据极点”按钮，依次在图3.6.23b所示的各点位置单击，系统则生成图3.6.23b所示的“根据极点”方式创建的样条。

Step3.在“艺术样条”对话框中单击按钮（或单击中键），完成样条曲线的创建。
