4.6.1  回转特征简述

4.6.1 回转特征简述

回转特征是将截面绕着一条中心轴线旋转而形成的特征，如图4.6.1所示。选择下拉菜单命令（或单击按钮），弹出“回转”对话框，如图4.6.2所示。

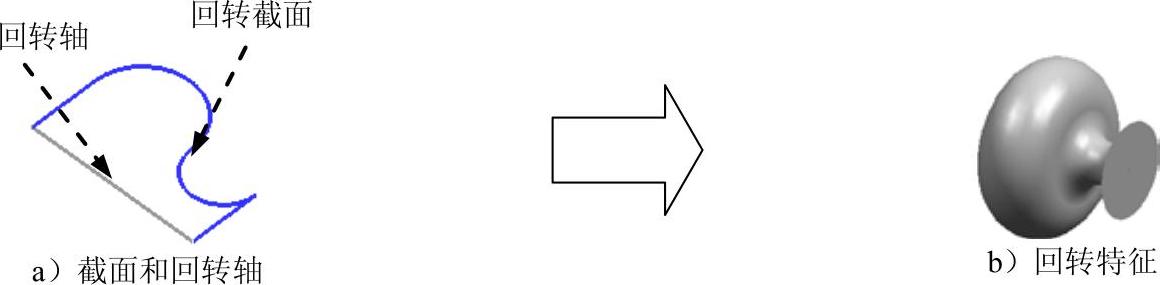

图4.6.1 “回转”示意图

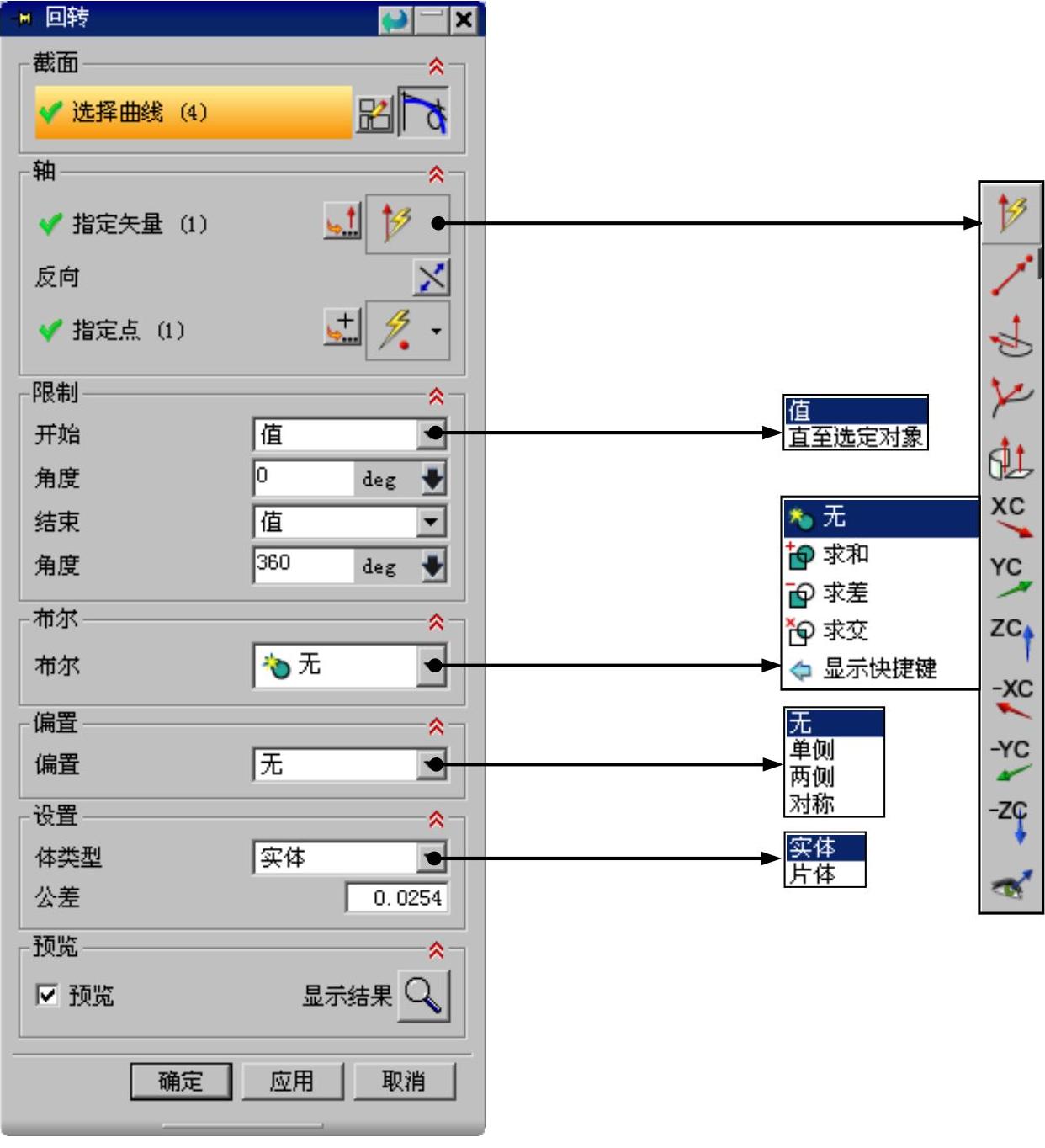

图4.6.2 “回转”对话框

图4.6.2所示的“回转”对话框中各选项的功能说明如下：

● （选择截面）：选择已有的草图或几何体边缘作为回转特征的截面。

● （绘制截面）：创建一个新草图作为回转特征的截面。完成草图并退出草图环境后，系统自动选择该草图作为回转特征的截面。

● 区域：包含和两个下拉列表及两个位于其下的文本框。

☑ 下拉列表：用于设置回转的类项，文本框用于设置回转的起始角度，其值的大小是相对于截面所在的平面而言的，其方向以与回转轴成右手定则的方向为准。在下拉列表中选择选项，则需设置起始角度和终止角度；在下拉列表中选择选项，则需选择要开始或停止回转的面或相对基准平面，其使用结果如图4.6.3所示。

☑ 文本框：用于设置回转的类项，文本框设置回转对象回转的终止角度，其值的大小也是相对于截面所在的平面而言的，其方向也是以与回转轴成右手定则为准。

● 区域：利用该区域可以创建回转薄壁类型特征。

● 复选项：使用预览可确定创建回转特征之前参数的正确性。系统默认选中该复选项。

● 按钮：可以选取已有的直线或者轴作为回转轴矢量，也可以使用“矢量构造器”方式构造一个矢量作为回转轴矢量。

● 按钮：如果用于指定回转轴的矢量方法需要单独再选定一点，例如用于平面法向时，此选项将变为可用。

● 区域：如果创建回转特征时，如果已经存在其他实体，则可以与其进行布尔操作，包括创建、求和、求差和求交。

注意：在图4.6.2所示的“回转”对话框中单击按钮，系统弹出“矢量”对话框，其应用将在下一节中详细介绍。
