3.7.12 编辑定义线串

草图曲线一般可用于拉伸、旋转和扫掠等特征的剖面，如果要改变特征剖面的形状，可以通过“编辑定义线串”功能来实现。图3.7.19所示的编辑定义线串的具体操作步骤如下：

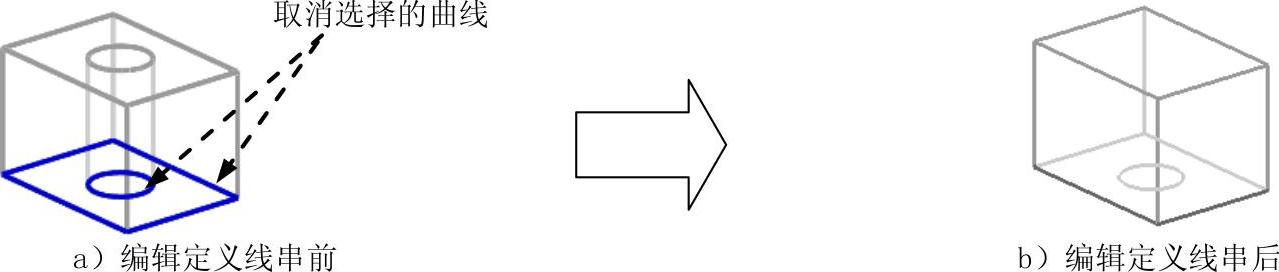

图3.7.19 编辑定义线串

Step1.打开文件D：\ug7.1\work\ch03\ch03.07\editdefined curve.prt。

Step2.双击已有草图（实体下部的曲线），进入草图工作环境。选择下拉菜单命令（或单击“草图工具”工具条中的“编辑定义线串”按钮），弹出图3.7.20所示的“编辑线串”对话框（如果当前草图中没有曲线经过拉伸、旋转等操作来生成几何体，就会出现图3.7.21所示“编辑草图定义线串”对话框中的警告信息）。

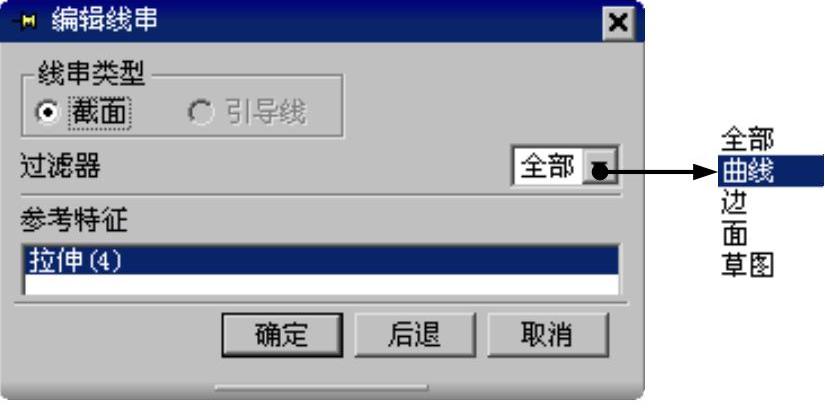

图3.7.20 “编辑线串”对话框

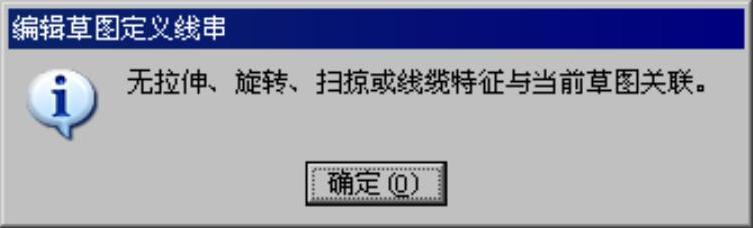

图3.7.21 “编辑草图定义线串”对话框

图3.7.20所示的“编辑线串”对话框中各选项的说明如下：

● 选项组：用于设置要编辑线串的类型。

单选项：用于编辑特征的剖面线串。

单选项：用于编辑特征的轨迹曲线。

● 下拉列表：用于限制用户的可选对象类型。

● 列表框：在此选项中列出与当前草图相关的特征名称。

Step3.在选项组中选中单选项，按住Shift键，在草图中选取图3.7.22所示（曲线以高亮显示）的曲线的任意部分（如圆），系统则排除整个草图曲线；再选择图3.7.23所示的曲线——矩形的4条线段（此时不用按住Shift键），添加该曲线，单击按钮。

说明：用Shift+左键选择要移除的对象；用左键选择要添加的对象。

Step4.选择下拉菜单命令，结果如图3.7.19b所示。

注意：“编辑定义线串”操作只适合于经过拉伸、旋转生成特征的曲线，如果不符合此要求，此操作就不能实现。

图3.7.22 草图曲线

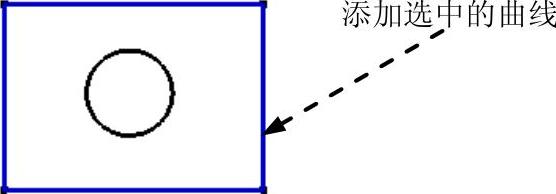

图3.7.23 添加选中的曲线
