8.4.8  显示与更新视图

8.4.8 显示与更新视图

1.视图的显示

选择下拉菜单命令（或在“图纸布局”工具栏中单击按钮），系统会在模型的三维图形和二维工程图之间进行切换。

2.视图的更新

选择下拉菜单命令（或在“图纸布局”工具栏中单击按钮），可更新图形区中的视图。选择该命令后，系统弹出图8.4.25所示的“更新视图”对话框。

图8.4.23 “局部剖”对话框

图8.4.24 选取基点

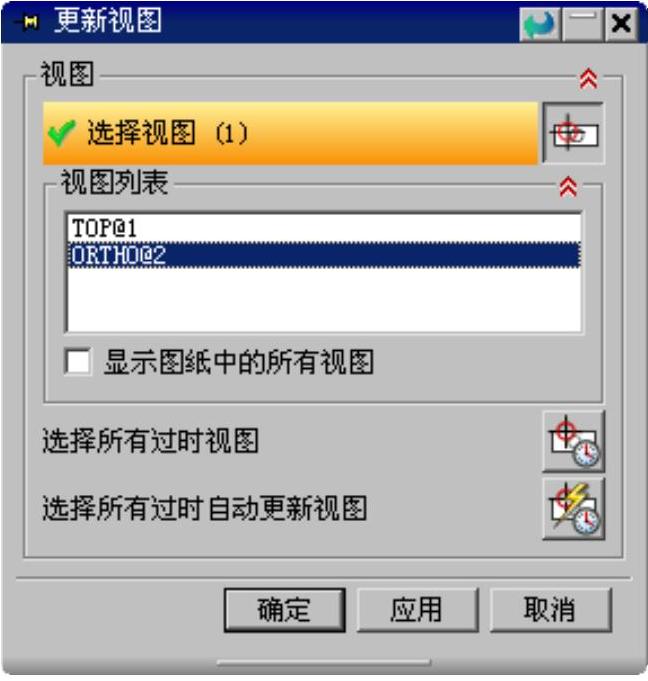

图8.4.25 “更新视图”对话框

图8.4.25所示的“更新视图”对话框的按钮及选项说明如下：

● ：列出当前存在于部件文件中所有图纸页面上的所有视图，当该复选项被选中时，部件文件中的所有视图都在该对话框中可见并可供选择。如果取消选中该复选项，则只能选择当前显示的图样上的视图。

● ：用于选择工程图中的过期视图。单击按钮之后，这些视图将进行更新。

● ：用于选择工程图中的所有过期视图并自动更新。
