Task2.创建等半径边倒圆

Task2.创建等半径边倒圆

Step1.选择命令。选择下拉菜单命令，系统弹出图4.8.2所示的“边倒圆”对话框。

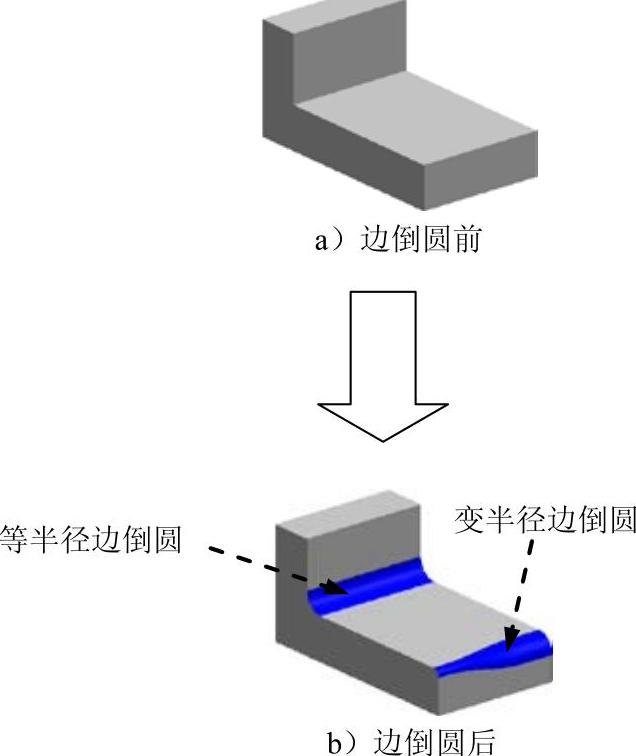

图4.8.1 “边倒圆”模型

图4.8.2 “边倒圆”对话框

图4.8.2所示的“边倒圆”对话框中有关按钮的说明如下：

● （恒定的半径）：该按钮用于创建一个恒定半径的圆角，恒定半径的圆角是最简单的、也是最容易生成的圆角。

● ：通过定义边缘上的点，然后输入各点位置的圆角半径值，沿边缘的长度改变倒圆半径。在改变圆角半径时，必须至少已指定了一个半径恒定的边缘，才能使用该选项对它添加可变半径点。

● ：添加回切点到一倒圆拐角，通过调整每一个回切点到顶点的距离，对拐角应用其他的变形。

● ：通过添加突然停止点，可以在非边缘端点处停止倒圆，进行局部边缘段倒圆。

Step2.选择“边倒圆”类型。单击区域中的按钮。

Step3.选取要倒圆的边，如图4.8.3所示。

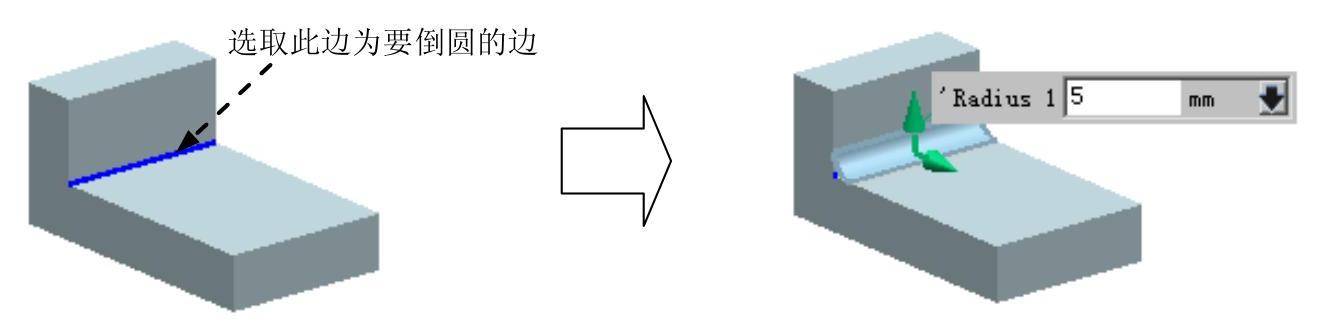

图4.8.3 创建边倒圆

Step4.输入倒圆参数。在弹出的动态输入框中，输入圆角半径值5.0。

Step5.单击按钮，完成倒圆特征的创建。
