4.17.1 编辑参数

编辑参数用于在创建特征时使用的方式和参数值的基础上编辑特征。选择下拉菜单命令，在弹出的“编辑参数”对话框中选取需要编辑的特征或在已绘图形中选择需要编辑的特征，系统会由用户所选择的特征弹出不同的对话框来完成对该特征的编辑。下面以一个范例来说明编辑参数的过程，如图4.17.1所示。

Step1.打开文件D：\ug7.1\work\ch04\ch04.17\SimpleHole01.prt。

Step2.选择下拉菜单命令，弹出图4.17.2所示的“编辑参数”对话框（一）。

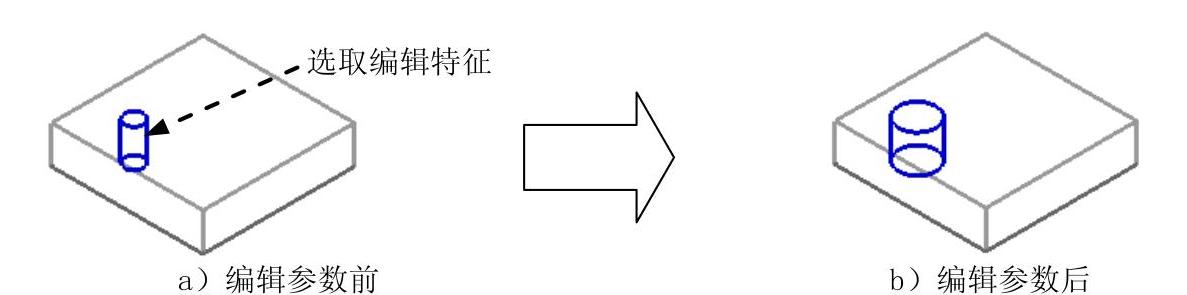

图4.17.1 编辑参数

Step3.定义编辑对象。从图形区或“编辑参数”对话框（一）中选择要编辑的孔特征。单击按钮，系统弹出“孔”对话框。

Step4.编辑特征参数。在“孔”特征对话框的文本框中输入新的数值20.0，单击“孔”对话框中的按钮，系统弹出“编辑参数”对话框（二），如图4.17.3所示。

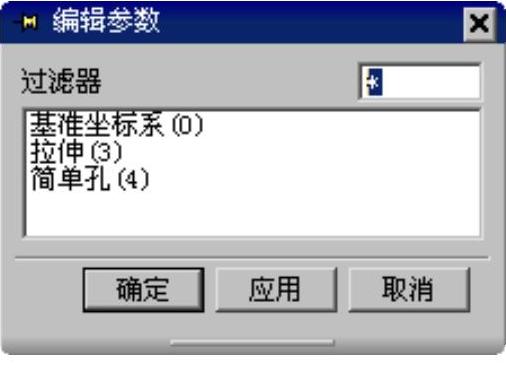

图4.17.2 “编辑参数”对话框（一）

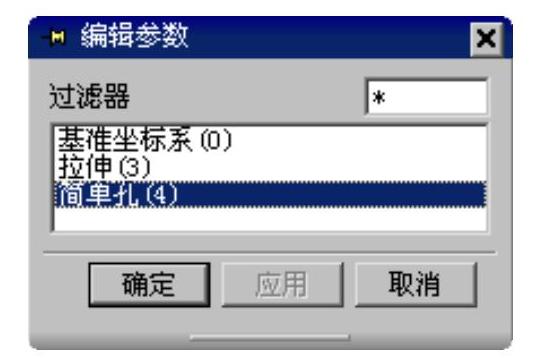

图4.17.3 “编辑参数”对话框（二）

Step5.在弹出的“编辑参数”对话框（二）中单击按钮，完成编辑参数的操作。
