6.6.2 部件的“线性”阵列

部件的“线性”阵列是使用装配中的约束尺寸创建阵列，所以只有使用像“接触”、“对齐”和“偏距”这样的约束类型才能创建部件的“线性”阵列。下面以图6.6.4为例，来说明尺寸阵列的一般操作过程。

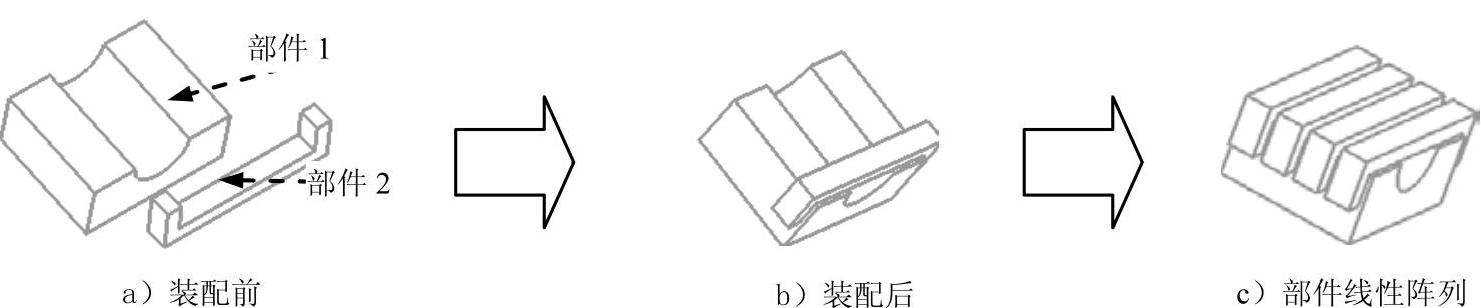

图6.6.4 部件装配及阵列

Step1.打开文件D：\ug7.1\ch06\ch06.06\02\linearity。

Step2.选择命令。选择下拉菜单命令，系统弹出“类选择”对话框。

Step3.选择要进行阵列的部件。在“类选择”对话框选项的提示下，选择部件2，再单击按钮，系统弹出“创建组件阵列”对话框。

Step4.阵列部件。选择“创建组件阵列”对话框区域中的单选项，单击按钮，系统弹出图6.6.5所示“创建线性阵列”对话框。

Step5.定义阵列方向。在“创建线性阵列”对话框的区域中选中单选项，然后选择图6.6.6所示的部件1的边缘，系统自动激活“创建线性阵列”对话框的文本框和文本框。

Step6.设置阵列参数。在“创建线性阵列”对话框的文本框中输入值4.0，在文本框中输入值-20.0。

Step7.单击按钮，完成部件的阵列。

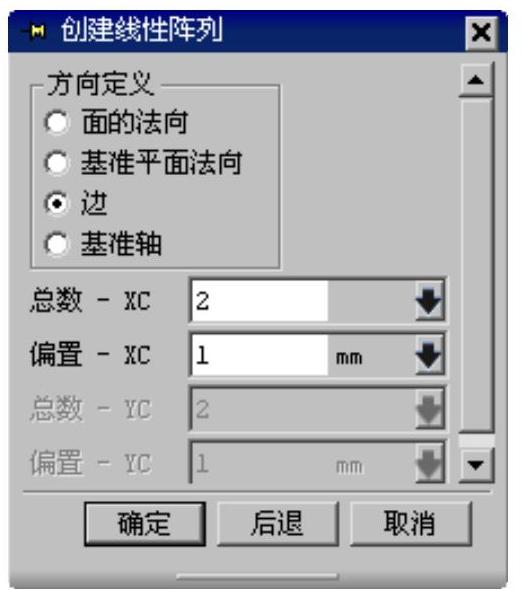

图6.6.5 “创建线性阵列”对话框

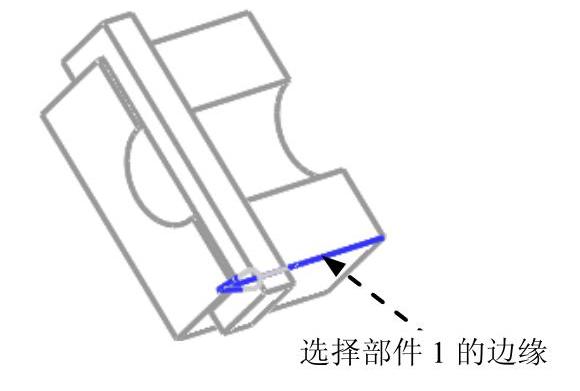

图6.6.6 定义方向
