3.11.3  草图范例3

3.11.3 草图范例3

范例概述:

本范例主要介绍草图的绘制、编辑和标注的过程,读者要重点掌握约束与尺寸的处理技巧。图形如图3.11.9所示,下面介绍其绘制过程。

Stage1.新建一个草图文件

Step1.选择下拉菜单978-7-111-31626-8-Chapter03-581.jpg978-7-111-31626-8-Chapter03-582.jpg978-7-111-31626-8-Chapter03-583.jpg命令(或单击“新建”按钮978-7-111-31626-8-Chapter03-584.jpg),系统弹出“新建”对话框。

Step2.在“新建”对话框的978-7-111-31626-8-Chapter03-585.jpg选项栏中,选取模板类型为978-7-111-31626-8-Chapter03-586.jpg,在978-7-111-31626-8-Chapter03-587.jpg文本框中输入文件名为spsk03,然后单击978-7-111-31626-8-Chapter03-588.jpg按钮。

Step3.选择下拉菜单978-7-111-31626-8-Chapter03-589.jpg978-7-111-31626-8-Chapter03-590.jpg978-7-111-31626-8-Chapter03-591.jpg命令,选择默认的草图平面,单击978-7-111-31626-8-Chapter03-592.jpg按钮,系统进入草图环境。

Stage2.绘制草图

Step1.选择下拉菜单978-7-111-31626-8-Chapter03-593.jpg978-7-111-31626-8-Chapter03-594.jpg978-7-111-31626-8-Chapter03-595.jpg978-7-111-31626-8-Chapter03-596.jpg978-7-111-31626-8-Chapter03-597.jpg命令(或单击“圆弧”按钮978-7-111-31626-8-Chapter03-598.jpg),粗略地绘制图3.11.10所示的两条圆弧。

Step2.选择下拉菜单978-7-111-31626-8-Chapter03-599.jpg978-7-111-31626-8-Chapter03-600.jpg978-7-111-31626-8-Chapter03-601.jpg978-7-111-31626-8-Chapter03-602.jpg978-7-111-31626-8-Chapter03-603.jpg命令(或单击“直线”按钮978-7-111-31626-8-Chapter03-604.jpg),粗略地绘制图3.11.11所示的五条直线。

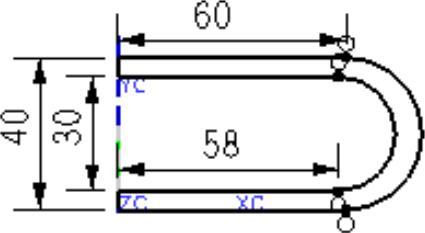

图3.11.9 范例3


图3.11.10 绘制圆弧


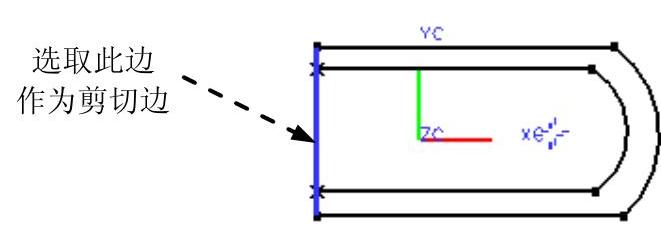

图3.11.11 绘制直线

Step3.选择下拉菜单978-7-111-31626-8-Chapter03-608.jpg978-7-111-31626-8-Chapter03-609.jpg978-7-111-31626-8-Chapter03-610.jpg978-7-111-31626-8-Chapter03-611.jpg978-7-111-31626-8-Chapter03-612.jpg命令(或在工具条中单击“快速修剪”按钮978-7-111-31626-8-Chapter03-613.jpg),选取图3.11.11所示的要剪切的部分,修剪后的图形如图3.11.12所示。

Stage3.添加几何约束

Step1.单击“显示所有约束”按钮978-7-111-31626-8-Chapter03-614.jpg和“约束”按钮978-7-111-31626-8-Chapter03-615.jpg。根据系统978-7-111-31626-8-Chapter03-616.jpg的提示,选取图3.11.12所示的直线和圆,在系统弹出的“约束”工具条中单击978-7-111-31626-8-Chapter03-617.jpg按钮,则在直线和圆弧之间添加图3.11.13所示的“相切”约束。

Step2.参照上述步骤完成图3.11.13所示的其他三个相切约束。

Step3.选取图3.11.14所示的两条直线,在系统弹出的“约束”工具条中单击978-7-111-31626-8-Chapter03-618.jpg按钮,则两条直线上会添加图3.11.14所示的“相等”约束。

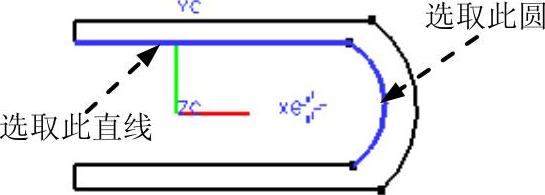

图3.11.12 剪切后的图形

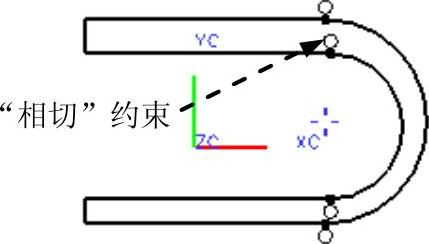

图3.11.13 添加约束(一)

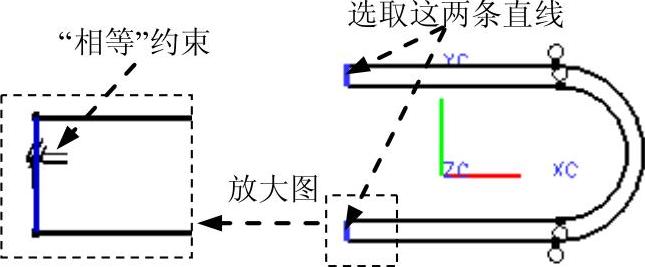

图3.11.14 添加约束(二)

Step4.选取图3.11.15所示的直线和水平轴线,在系统弹出的“约束”工具条中单击978-7-111-31626-8-Chapter03-622.jpg按钮,则添加“共线”约束。

Step5.选取图3.11.16所示的直线和竖直轴线,在系统弹出的“约束”工具条中单击978-7-111-31626-8-Chapter03-623.jpg按钮,则添加“共线”约束。

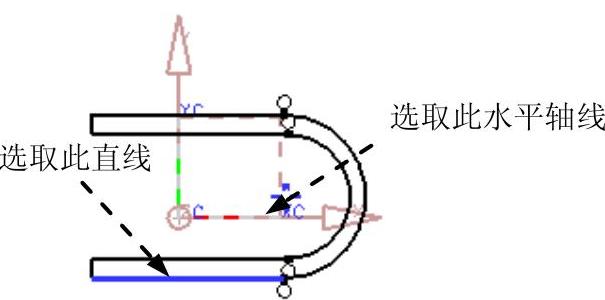

图3.11.15 添加约束(三)

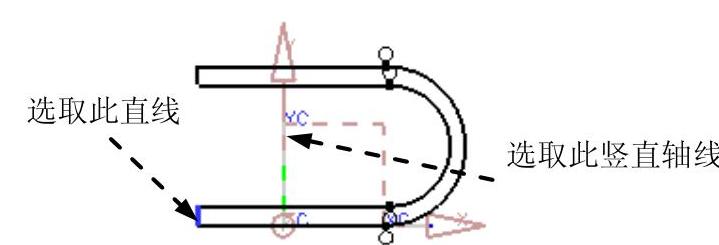

图3.11.16 添加约束(四)

Stage4.添加尺寸约束

Step1.标注竖直尺寸。

(1)选择下拉菜单978-7-111-31626-8-Chapter03-626.jpg978-7-111-31626-8-Chapter03-627.jpg978-7-111-31626-8-Chapter03-628.jpg978-7-111-31626-8-Chapter03-629.jpg978-7-111-31626-8-Chapter03-630.jpg命令(或单击“竖直标注”按钮978-7-111-31626-8-Chapter03-631.jpg),分别选取直线1和直线2上的任意两点,在光标处出现图3.11.17所示的尺寸。

(2)单击图3.11.17所示的一点,确定标注位置。

(3)在弹出的动态输入框中输入尺寸值30.0,单击中键。

(4)参照上述步骤标注另外两条直线的竖直距离,尺寸值为40.0,如图3.11.18所示。

Step2.标注水平尺寸。

(1)选择下拉菜单978-7-111-31626-8-Chapter03-632.jpg978-7-111-31626-8-Chapter03-633.jpg978-7-111-31626-8-Chapter03-634.jpg978-7-111-31626-8-Chapter03-635.jpg978-7-111-31626-8-Chapter03-636.jpg命令(或单击“水平标注”按钮978-7-111-31626-8-Chapter03-637.jpg),单击直线3,在光标处出现图3.11.19所示的尺寸。

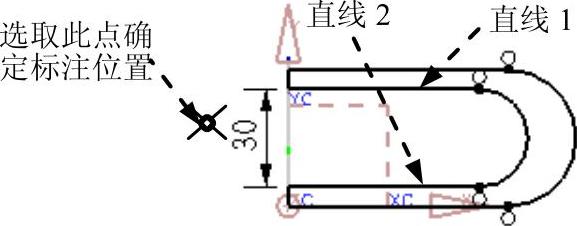

图3.11.17 竖直标注(一)


图3.11.18 竖直标注(二)

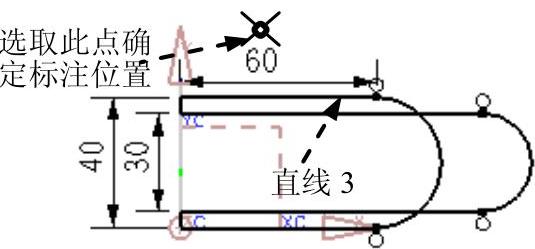

图3.11.19 水平标注

(2)单击图3.11.19所示的一点确定标注位置。

(3)在弹出的动态输入框中输入尺寸值60.0,单击中键(此时草图的形状可能发生改变,形状的改变与大致绘制的轮廓线的原始尺寸有关)。

(4)参照上述步骤可标注图3.11.9所示的尺寸值58.0。
