5.2.6  曲线的投影

5.2.6 曲线的投影

投影用于将曲线、边缘和点映射到曲面、平面和基准平面等上。投影曲线在孔或面边缘处都要进行修剪，投影之后，可以自动合并输出的曲线。下面介绍创建图5.2.28所示的投影曲线的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch05\ch05.02\project.prt。

Step2.选择下拉菜单命令（或在“曲线”工具栏中单击“投影曲线”按钮），系统弹出“投影曲线”对话框，如图5.2.29所示。

Step3.在图形区选取图5.2.28a所示的曲线，单击中键确认。

Step4.定义投影面。在对话框区域的下拉列表中选择选项，然后选取图5.2.28a所示的曲面作为投影曲面。

Step5.在“投影曲线”对话框中单击按钮（或者单击中键），完成投影曲线的创建。

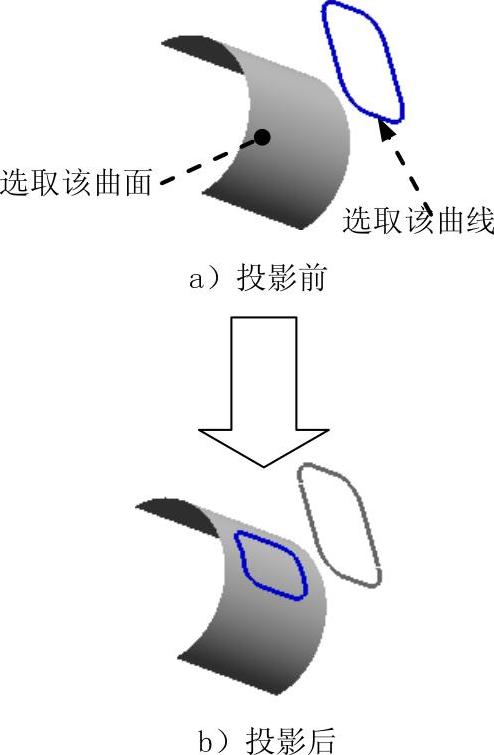

图5.2.28 投影曲线的创建

图5.2.29 “投影曲线”对话框

图5.2.29所示的“投影曲线”对话框区域的下拉列表中各选项的说明如下：

● ：此方式是沿所选投影面的法向向投影面投射曲线。

● ：此方式用于从原定义曲线朝着一个点向选取的投影面投射曲线。

● ：此方式用于从原定义曲线朝着一条直线向选取的投影面投射曲线。

● ：此方式用于沿设定的矢量方向向选取的投影面投射曲线。

● ：此方式用于沿与设定矢量方向成一角度的方向，向选取的投影面投射曲线。
