6.5.3  添加第二个部件

6.5.3 添加第二个部件

Step1.添加第二个部件。在“添加组件”对话框中单击按钮，选择D：\ug7.1\work\ch06\ch06.05\part_02.prt，然后单击按钮。

Step2.定义放置定位。在“添加组件”对话框的区域的选项栏中选取选项；选中预览区域的复选框，单击按钮。此时系统弹出图6.5.2所示的“装配约束”对话框和图6.5.3所示的“组件预览”对话框。

说明：在图6.5.3所示的“组件预览”对话框中可单独对要装入的部件进行缩放、旋转和平移，这样就可以将要装配的部件调整到方便选取装配约束参照的位置。

Step3.添加“接触”约束。在“装配约束”对话框下拉列表中选择选项，在区域的下拉列表中选择选项；在区域中选中复选框；在“组件预览”对话框中选取图6.5.4所示的接触平面1，然后在图形区中选取图6.5.4所示的接触平面2。单击按钮，结果如图6.5.5所示。

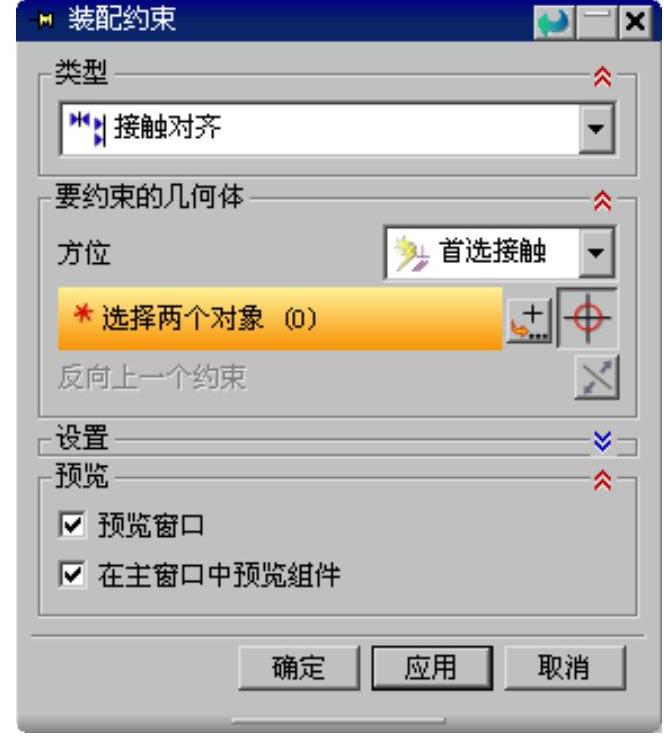

图6.5.2 “装配约束”对话框

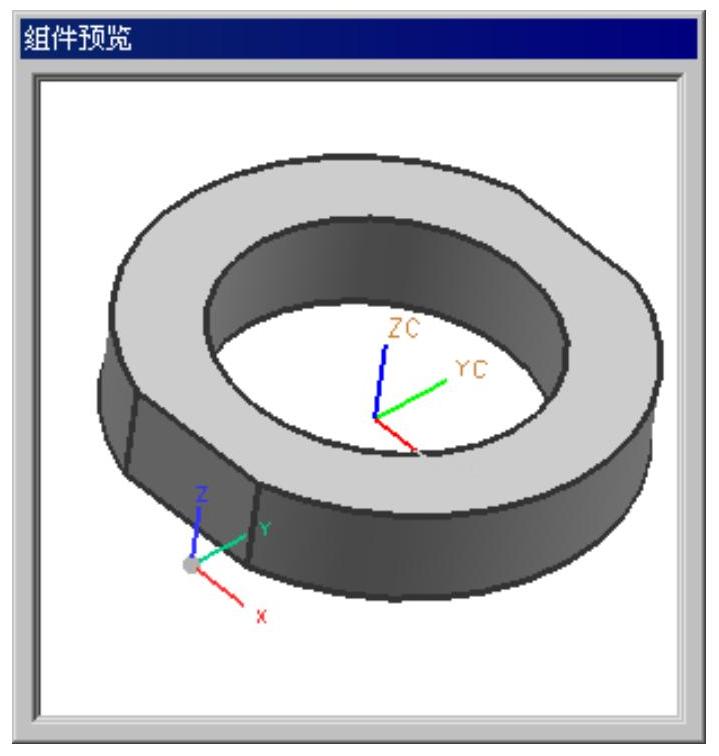

图6.5.3 “组件预览”对话框

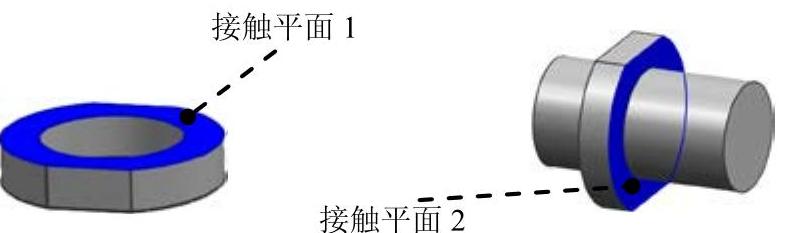

图6.5.4 选取接触面

图6.5.5 接触结果

Step4.添加“对齐”约束。在“装配约束”对话框区域的下拉列表中选择选项，然后选取图6.5.6所示的对齐平面1和对齐平面2，单击按钮，结果如图6.5.7所示。

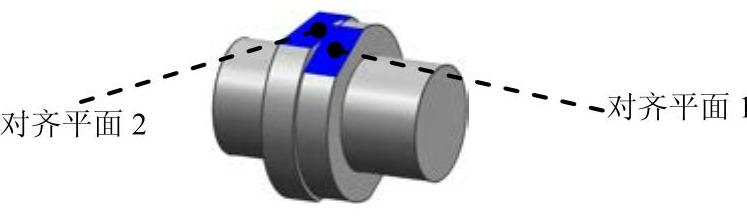

图6.5.6 选择对齐平面

图6.5.7 对齐结果

Step5.添加“同轴”约束。在“装配约束”对话框区域的下拉列表中选择选项，然后选取图6.5.8所示的曲面1和曲面2，单击按钮，则这两个圆柱曲面的轴重合，结果如图6.5.9所示。

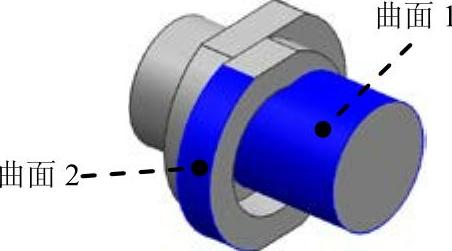

图6.5.8 选择同轴曲面

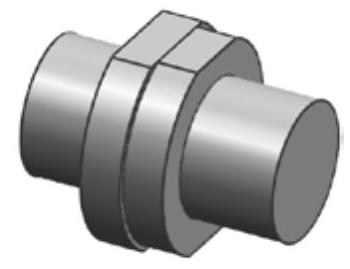

图6.5.9 同轴结果

注意：

● 约束不是随意添加的，各种约束之间有一定的制约关系。如果后加的约束与先加的约束产生矛盾，那么将不能添加成功。

● 有时约束之间并不矛盾，但由于添加顺序不同可能导致不同的解或者无解。例如现在希望得到图6.5.10所示假设的装配关系：平面1和平面2对齐，圆柱面1和圆柱面2相切，现在尝试使用两种方法添加约束。

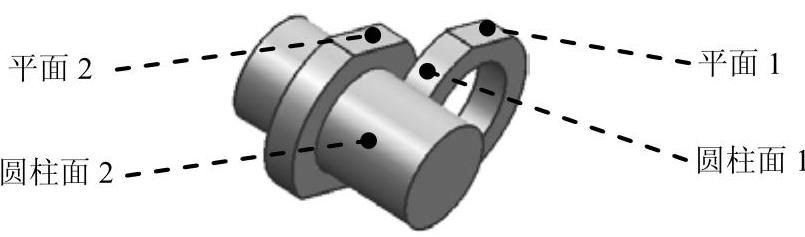

图6.5.10 假设装配关系

方法一：先让两平面对齐，然后添加两圆柱面相切，如果得不到图中的位置，可以单击按钮，这样就能得到图中所示的装配关系。

方法二：先添加两圆柱面接触（相切）的约束，然后让两平面对齐。多操作几次会发现，两圆柱面的切线是不确定的，通过单击按钮也只能得到两种解。在多数情况下，平面对齐是不能进行的。

由上面例子看出，组件装配约束的添加并不是随意的，不仅要求约束之间没有矛盾，而且选择合适的添加顺序也很重要。
