4.12.2 基准轴

基准轴既可以是相对的，也可以是固定的。以创建的基准轴为参考对象，可以创建其他对象，比如基准平面、回转特征和拉伸体等。下面通过图4.12.3所示的范例来说明创建基准轴的一般操作步骤。

Step1.打开文件D：\ug7.1\work\ch04\ch04.12\define_axis.prt。

Step2.选择命令。选择下拉菜单命令，弹出图4.12.4所示的“基准轴”对话框。

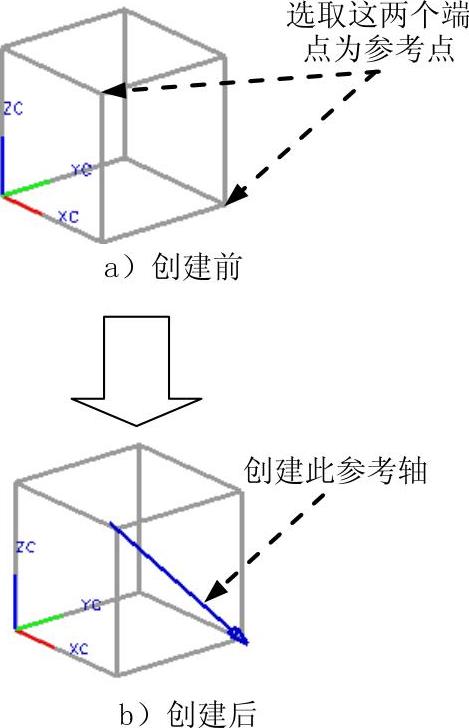

图4.12.3 创建基准轴

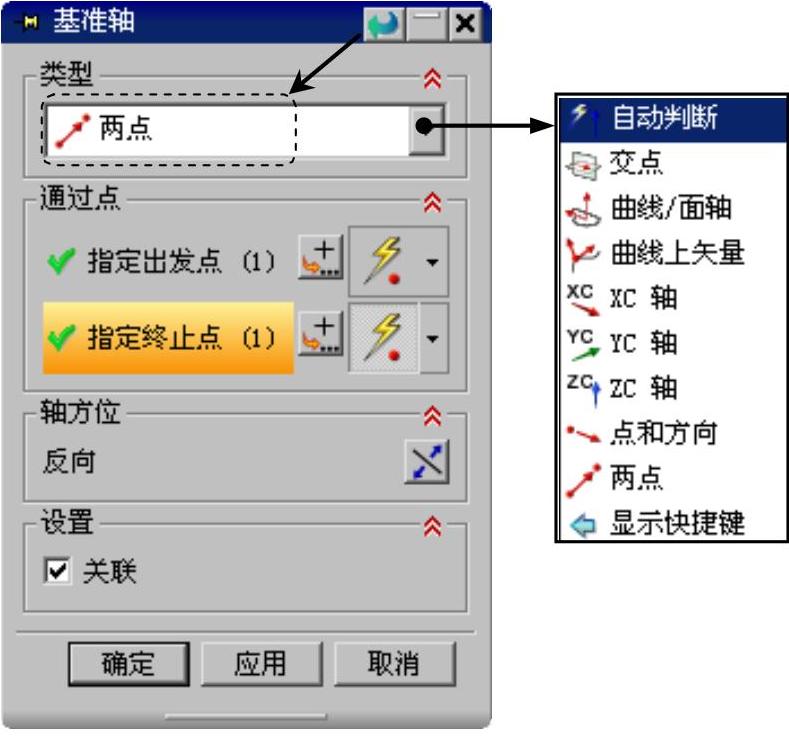

图4.12.4 “基准轴”对话框

Step3.选择“两点”方式来创建基准轴。在“基准轴”对话框中的下拉列表中，选择选项，如图4.12.4所示。

Step4.定义参考点。选取立方体两个端点为参考点，如图4.12.3a所示（创建的基准轴与选择点的先后顺序有关，可以通过单击“基准轴”对话框中的“反向”按钮调整）。

Step5.单击按钮，完成基准轴的创建。

图4.12.4所示的“基准轴”对话框中各选项功能的说明如下：

● ：系统根据选择的对象自动判断约束。

● ：通过两个相交平面创建基准轴。

● ：创建一个起点在选择曲线上的基准轴。

● ：创建与曲线的某点相切、垂直、或者与另一对象垂直或平行的基准轴。

● ：选择该选项，读者可以沿XC方向创建基准轴。

● ：选择该选项，读者可以沿YC方向创建基准轴。

● ：选择该选项，读者可以沿ZC方向创建基准轴。

● ：通过定义一个点和一个矢量方向来创建基准轴。通过曲线、边或曲面上的一点，可以创建一条平行于线性几何体或基准轴、面轴，或垂直于一个曲面的基准轴。

● ：通过定义轴通过的两点来创建基准轴。第一点必须为基点，第二点定义了从第一点到第二点的方向。
