6.7  编辑装配体中的部件

6.7 编辑装配体中的部件

装配体完成后,可以对该装配体中的任何部件(包括零件和子装配件)进行特征建模、修改尺寸等编辑操作。下面介绍编辑装配体中部件的一般操作过程。

Step1.打开文件D:\ug7.1\work\ch06\ch06.07\compile。

Step2.定义工作部件。双击部件1,将该部件设为工作组件,装配体中的非工作部件将变为浅白色,如图6.7.1所示,此时可以对工作部件round进行编辑。

Step3.切换到建模环境下。选择下拉菜单978-7-111-31626-8-Chapter06-215.jpg978-7-111-31626-8-Chapter06-216.jpg978-7-111-31626-8-Chapter06-217.jpg命令。

Step4.选择命令。选择下拉菜单978-7-111-31626-8-Chapter06-218.jpg978-7-111-31626-8-Chapter06-219.jpg978-7-111-31626-8-Chapter06-220.jpg978-7-111-31626-8-Chapter06-221.jpg978-7-111-31626-8-Chapter06-222.jpg命令,系统弹出“孔”对话框。

Step5.定义编辑参数。在“孔”对话框的978-7-111-31626-8-Chapter06-223.jpg下拉列表中选择978-7-111-31626-8-Chapter06-224.jpg选项,在978-7-111-31626-8-Chapter06-225.jpg区域的978-7-111-31626-8-Chapter06-226.jpg下拉列表中选择978-7-111-31626-8-Chapter06-227.jpg选项,再选择978-7-111-31626-8-Chapter06-228.jpg选项,直径20.0,深度50.0,顶锥角118.0,位置为零件底面的圆心,单击978-7-111-31626-8-Chapter06-229.jpg按钮,完成孔的创建,结果如图6.7.2所示。

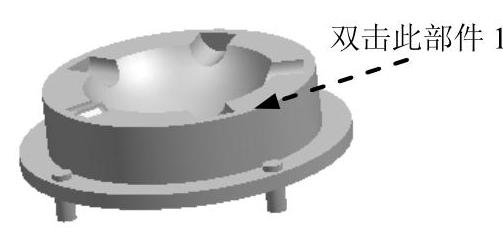

图6.7.1 设置工作部件

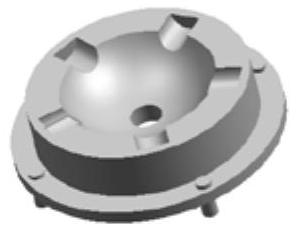

图6.7.2 添加特征

Step6.双击装配导航器中装配体978-7-111-31626-8-Chapter06-232.jpg,取消组件round的工作状态。
