5.6.2  分割表面

5.6.2 分割表面

分割表面就是用多个分割对象，如曲线、边缘、面、基准平面或实体，把现有体的一个面或多个面进行分割。在这个操作中，要分割的面和分割对象是关联的，即如果任一对象被更改，那么结果也会随之更新。图5.6.5所示的曲面分割的一般步骤如下：

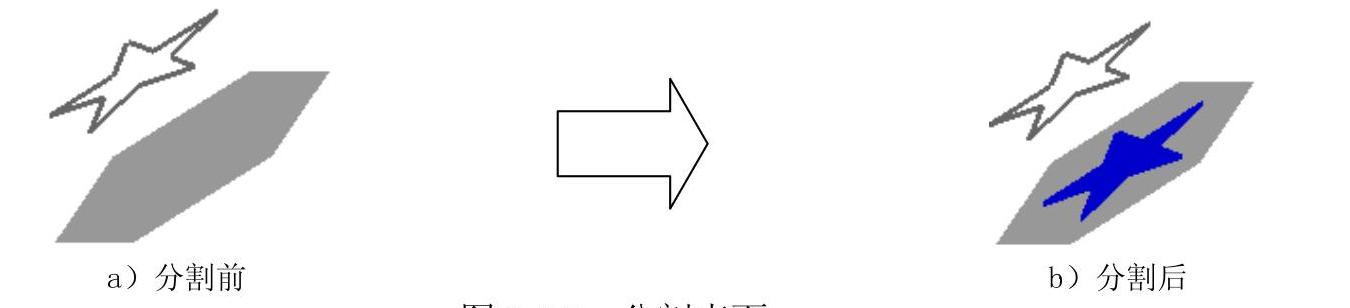

图5.6.5 分割表面

Step1.打开文件D：\ug7.1\work\ch05\ch05.06\divide_face.prt。

Step2.选择下拉菜单命令，弹出图5.6.6所示的“分割面”对话框。

Step3.定义分割曲面。选取图5.6.7所示的曲面为需要分割的曲面，单击中键确认。

Step4.定义分割对象。在图形区选取图5.6.8所示的曲线串为分割对象。

Step5.定义投影方向。单击“分割面”对话框中区域的“反向”按钮，生成图5.6.9所示的曲面分割预览。

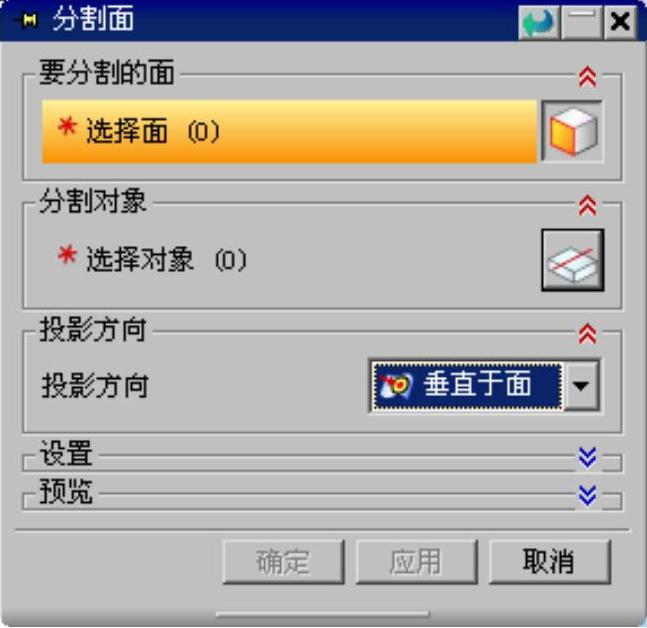

图5.6.6 “分割面”对话框

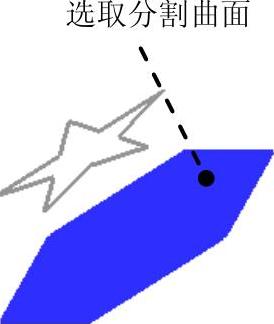

图5.6.7 选择要分割的曲面

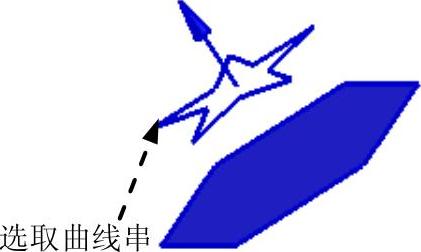

图5.6.8 选取曲线串

图5.6.9 曲面分割预览

Step6.在“分割面”对话框中单击按钮，完成曲面的分割操作。
