4.10.2 删除对象
2025年09月21日
4.10.2 删除对象
利用
下拉菜单中的
命令可以删除一个或多个对象。下面以图4.10.2所示的模型为例，说明删除对象的一般操作过程。
Step1.打开文件D：\ug7.1\work\ch04\ch04.10\delete.prt。
Step2.选择命令。选择下拉菜单
命令，系统弹出图4.10.3所示的“类选择”对话框。
Step3.定义删除对象。选择图4.10.2a所示的实体。
Step4.单击
按钮，完成对象的删除。
图4.10.3所示的“类选择”对话框中各选项功能的说明如下：
●
按钮：用于选取图形区中可见的所有对象。
●
按钮：用于选取图形区中未被选中的全部对象。
●
文本框：输入预选对象的名称，系统会自动选取对象。
●
区域：用于设置选取对象的类型。
●
按钮：通过指定对象的类型来选取对象。单击该按钮，系统弹出图4.10.4所示的“根据类型选择”对话框，可以在列表中选择所需的对象类型。
●
按钮：通过指定图层来选取对象。
●
：通过指定颜色来选取对象。
●
按钮：利用其他形式进行对象选取。单击该按钮，系统弹出“按属性选择”对话框，可以在列表中选择对象所具有的属性，也允许自定义某种对象的属性。
●
按钮：取消之前设置的所有过滤方式，恢复到系统默认的设置。

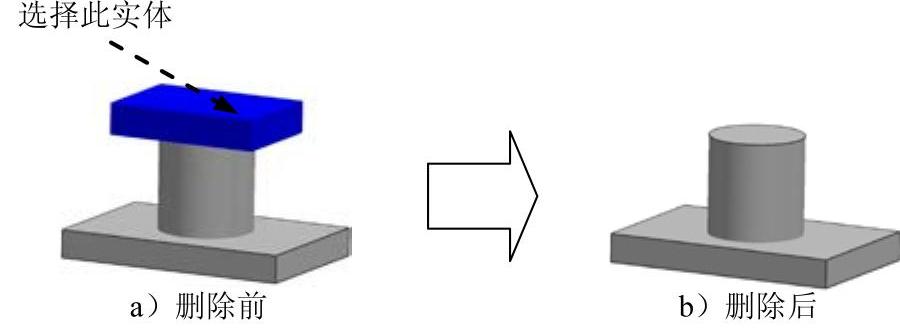

图4.10.2 删除对象
图4.10.3 “类选择”对话框

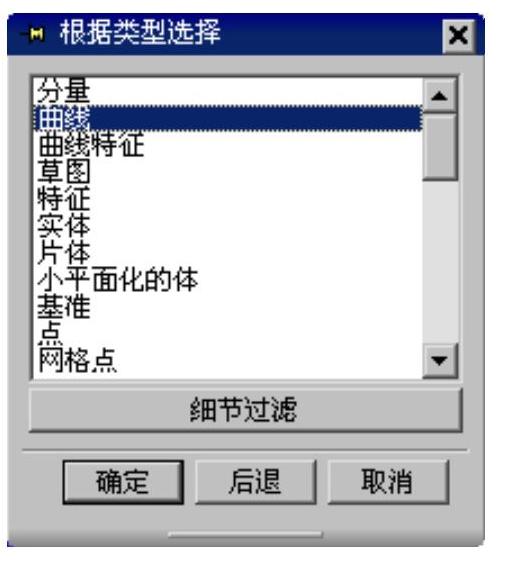

图4.10.4 “根据类型选择”对话框
