8.5.3  中心线

8.5.3 中心线

UG NX 7.0提供了很多的中心线，例如中心标记、螺栓圆、对称、2D中心线和3D中心线，从而可以对工程图进一步的丰富和完善。下面将介绍2D中心线的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch08\ch08.05\utilitysymbol.prt。

Step2.选择命令。选择下拉菜单命令（或在“中心线”工具条中单击按钮），系统弹出“2D中心线”对话框，如图8.5.9所示。

Step3.定义中心线。依次选择图8.5.10所示的两条边线，在区域中选中复选框，此时中心线的两个端点上显示出两个箭头，分别拖动两个箭头，结果如图8.5.11所示。

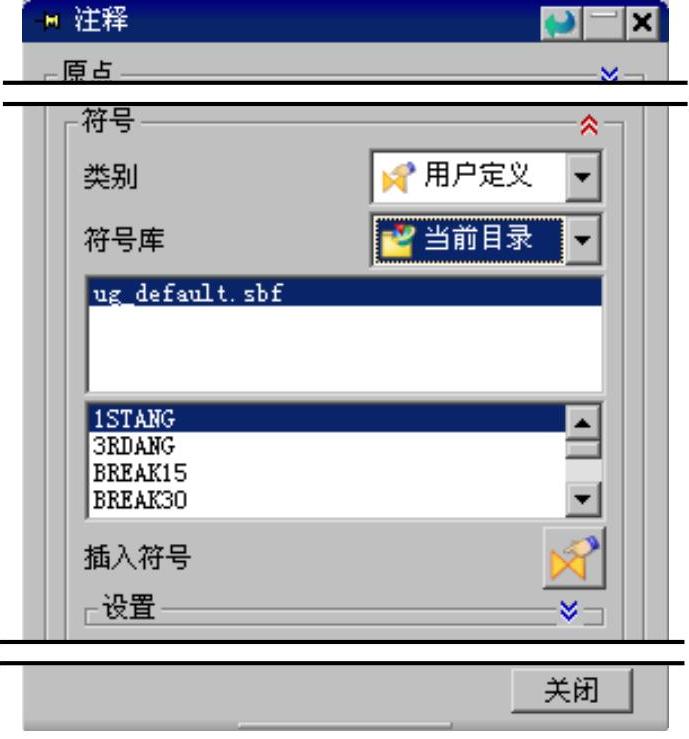

图8.5.7 “注释”对话框（四）

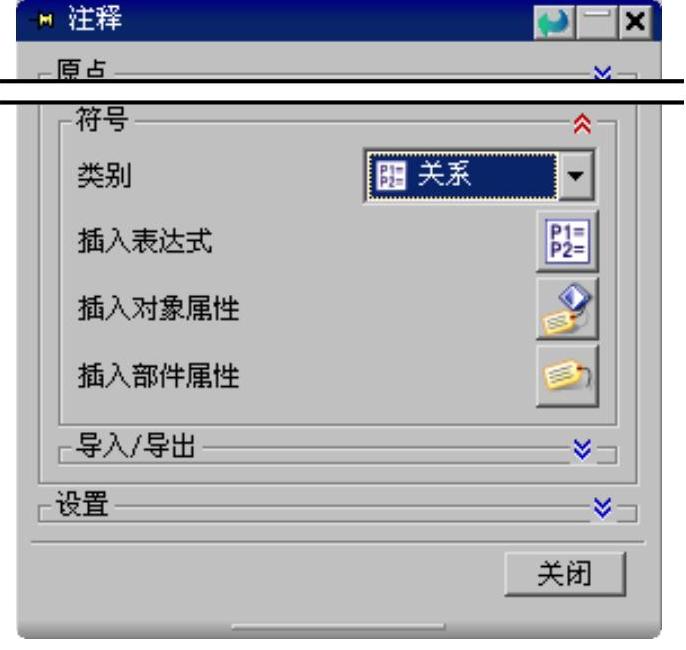

图8.5.8 “注释”对话框（五）

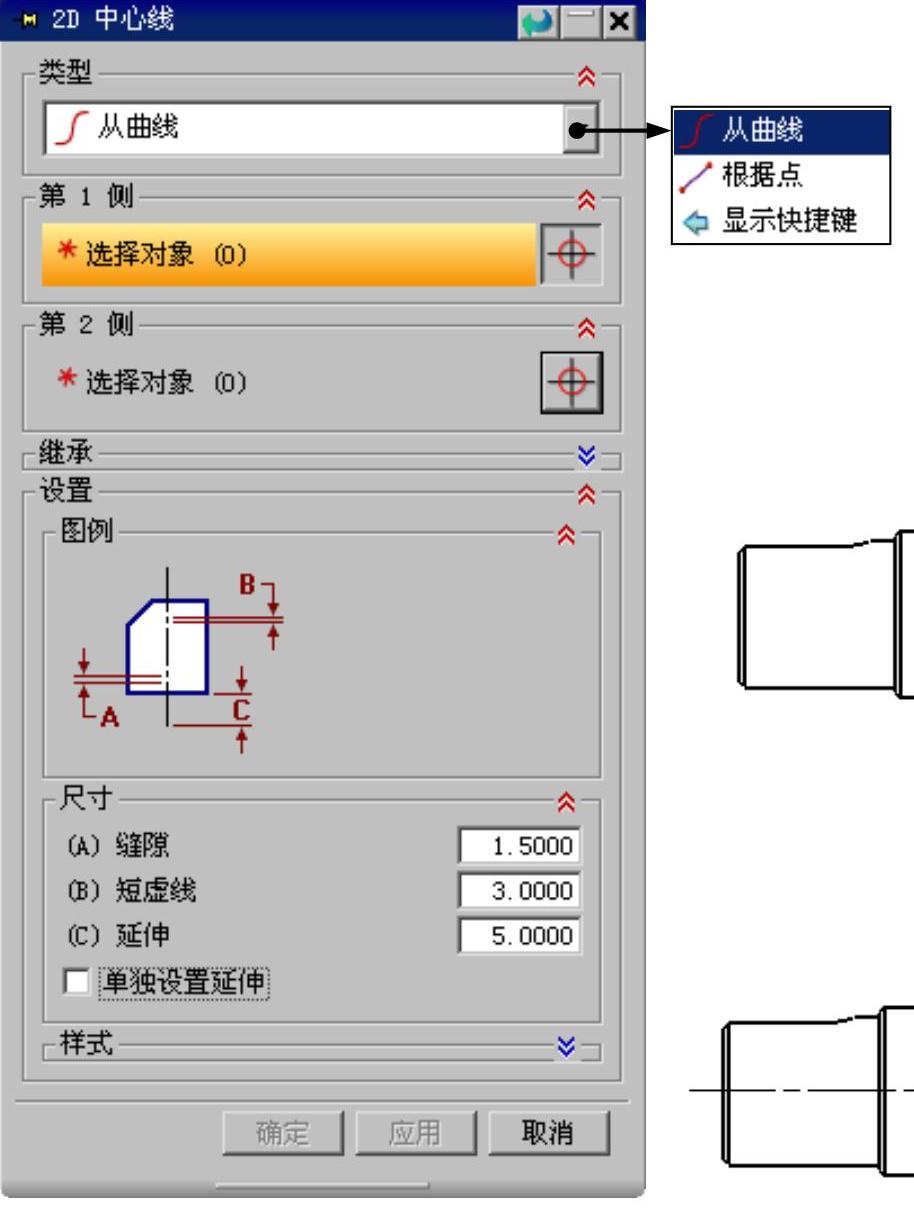

图8.5.9 “2D中心线”对话框

图8.5.10 选取边

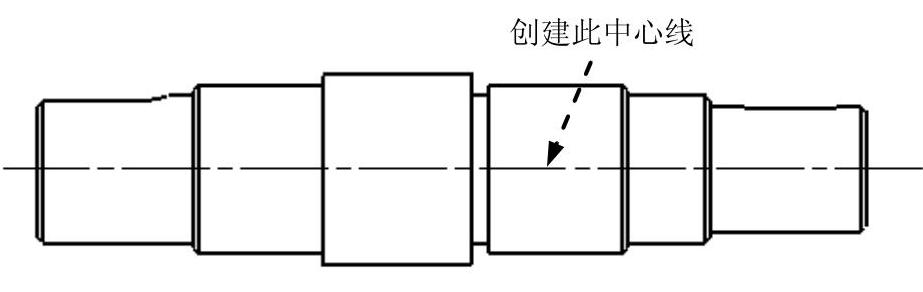

图8.5.11 创建中心线

Step4.单击“2D中心线”对话框中的按钮，完成中心线的创建。
