5.2.2  曲线的镜像复制

曲线的镜像复制是将源曲线相对于一个平面或基准平面（称为镜像中心平面）进行镜像，从而得到源曲线的一个副本。下面介绍创建图5.2.17所示的镜像曲线的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch05\ch05.02\mirror_curves.prt。

Step2.选择下拉菜单命令（或在“曲线”工具栏中单击“镜像曲线”按钮），系统弹出“镜像曲线”对话框，如图5.2.18所示。

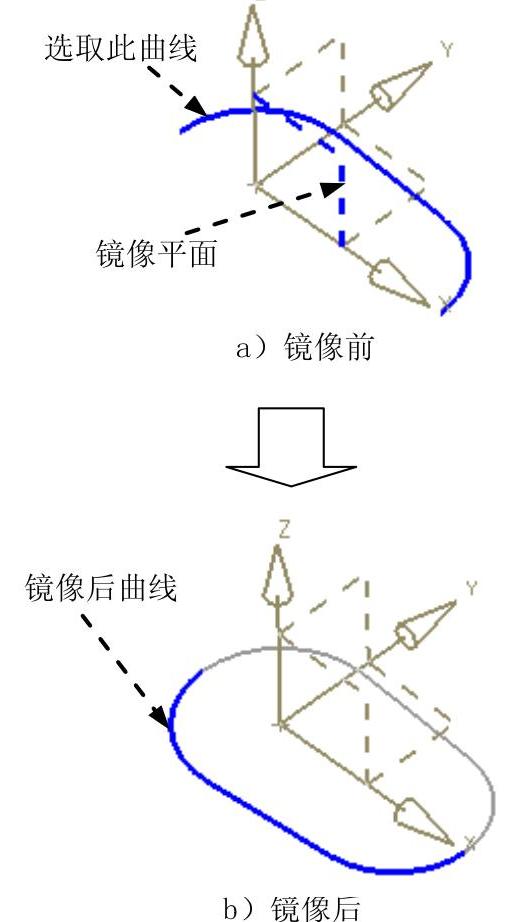

图5.2.17 镜像曲线

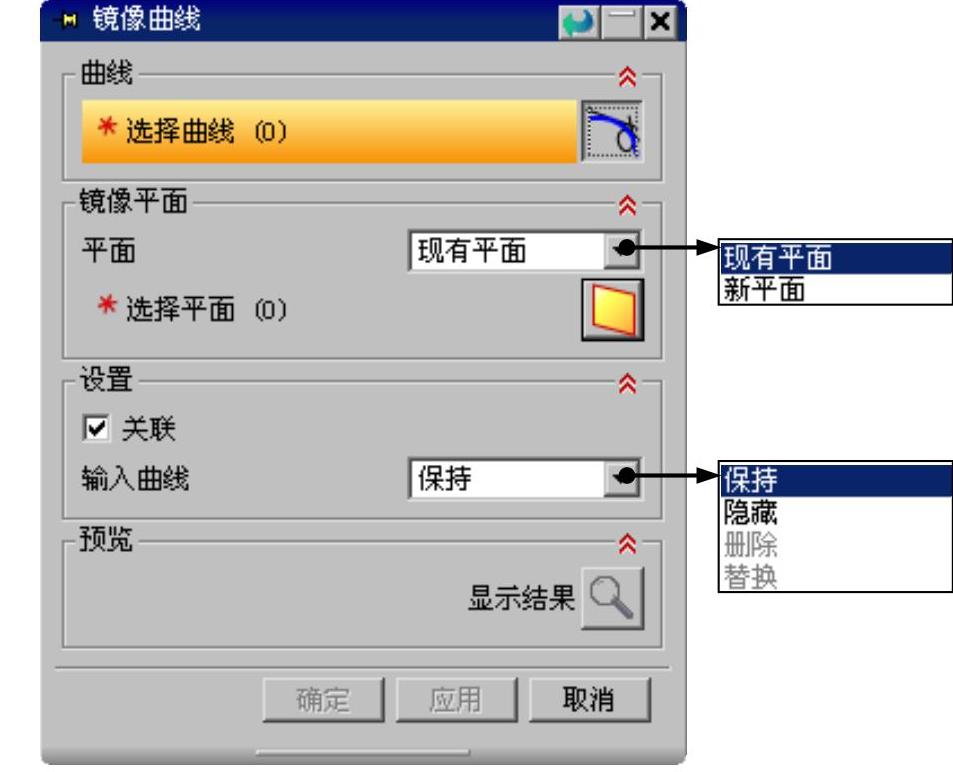

图5.2.18 “镜像曲线”对话框

Step3.定义镜像曲线。在图形区选取图5.2.17a所示的曲线，单击中键确认，此时“镜像曲线”对话框中的下拉列表被激活。

Step4.选取镜像中心平面。在“镜像曲线”对话框的下拉列表中选择选项，在模型中选取图5.2.17a所示的平面为镜像平面。

Step5.单击按钮（或单击中键）完成镜像曲线的创建。
