在长方体上执行面抽壳操作

1.在长方体上执行面抽壳操作

下面以图4.16.2所示的模型为例，说明面抽壳的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch04\ch04.16\shell_01.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出图4.16.3所示的“壳”对话框。

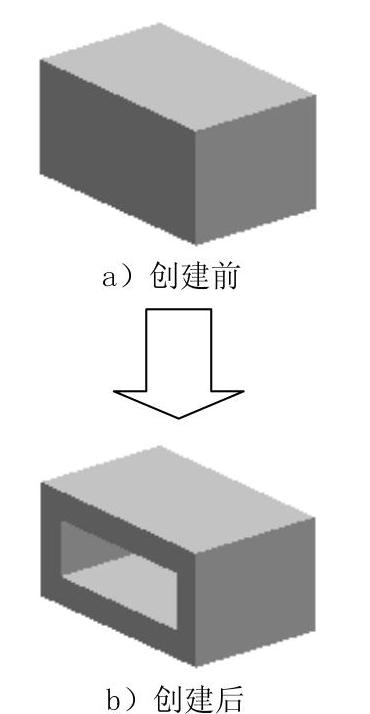

图4.16.2 创建面抽壳

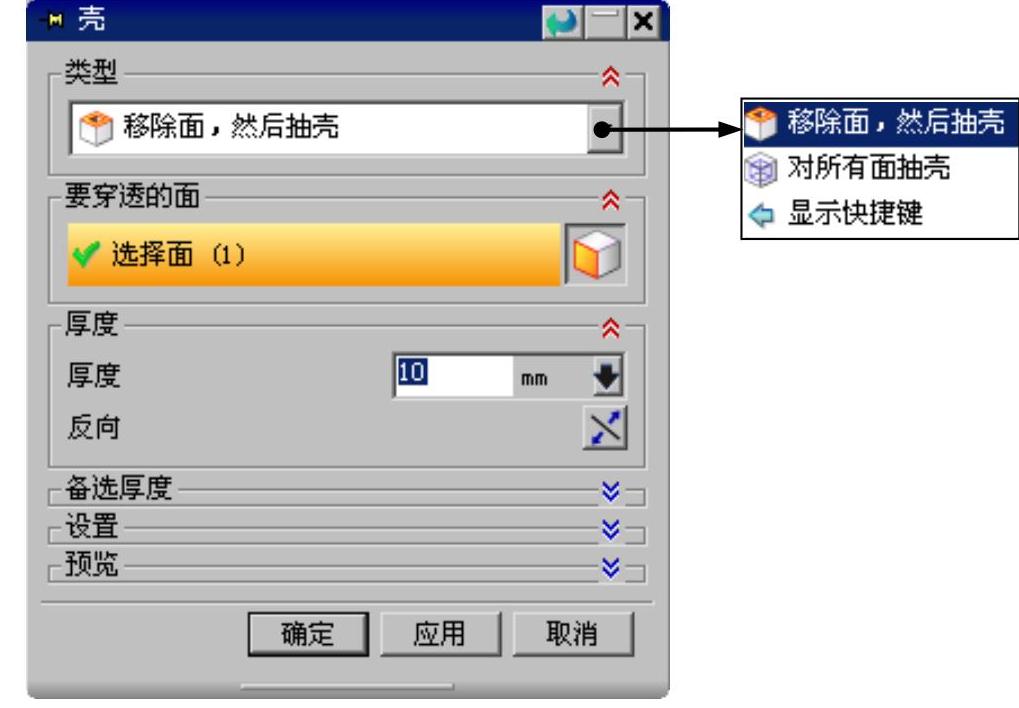

图4.16.3 “壳”对话框

图4.16.3所示的“壳”对话框中有关按钮的说明如下：

● ：选取该选项，选择要从成壳体中移除的面。可以选择多于一个移除面，当选择移除面时，“选择意图”工具条被激活。

● ：单击该按钮，选择要抽壳的体，壳的偏置方向是所选择面的法向。如果在部件中仅有一单个实体，它将被自动选中。

Step3.在对话框的下拉列表中选取选项，如图4.16.3所示。

Step4.选择要抽壳的表面，如图4.16.4所示。

Step5.输入参数。在“外壳”对话框的文本框内输入10.0，或者可以拖动抽壳手柄至需要的数值，如图4.16.5所示。

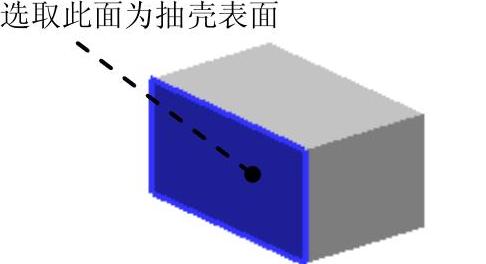

图4.16.4 选取抽壳表面

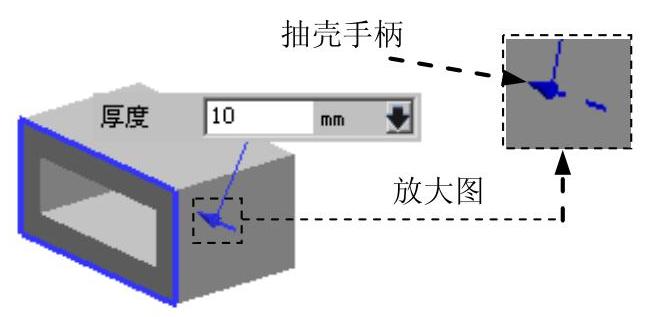

图4.16.5 面抽壳的创建

Step6.单击按钮，完成抽壳操作。
