4.24 三角形加强筋（肋）
用户可以使用“三角形加强筋”命令沿着两个面集的交叉曲线来添加三角形加强筋（肋）特征。要创建三角形加强筋特征，首先必须指定两个相交的面集，面集可以是单个面，也可以是多个面；其次要指定三角形加强筋的基本定位点，可以是沿着交叉曲线的点，也可以是交叉曲线和平面相交处的点。下面以图4.24.1所示的模型为例，说明创建三角形加强筋的一般操作过程。
Step1.打开文件D：\ug7.1\work\ch04\ch04.24\dart.prt。
Step2.选择命令。选择下拉菜单
命令，系统弹出图4.24.2所示的“三角形加强筋”对话框，可以沿着两个面的交叉曲线来添加三角形加强筋特征。

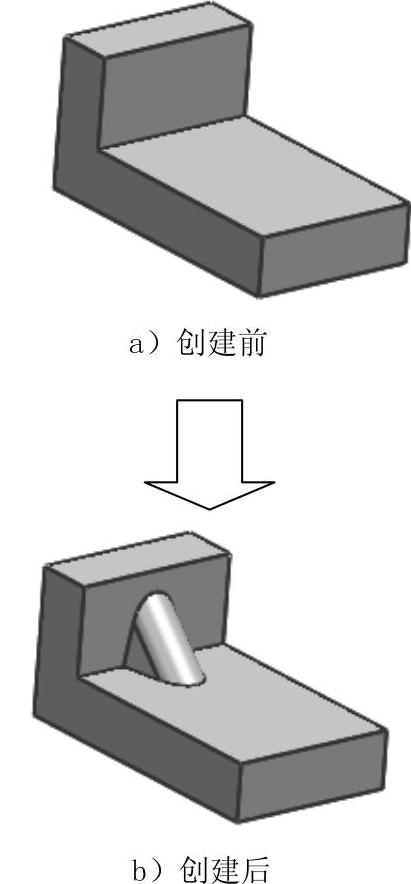

图4.24.1 创建三角形加强筋特征

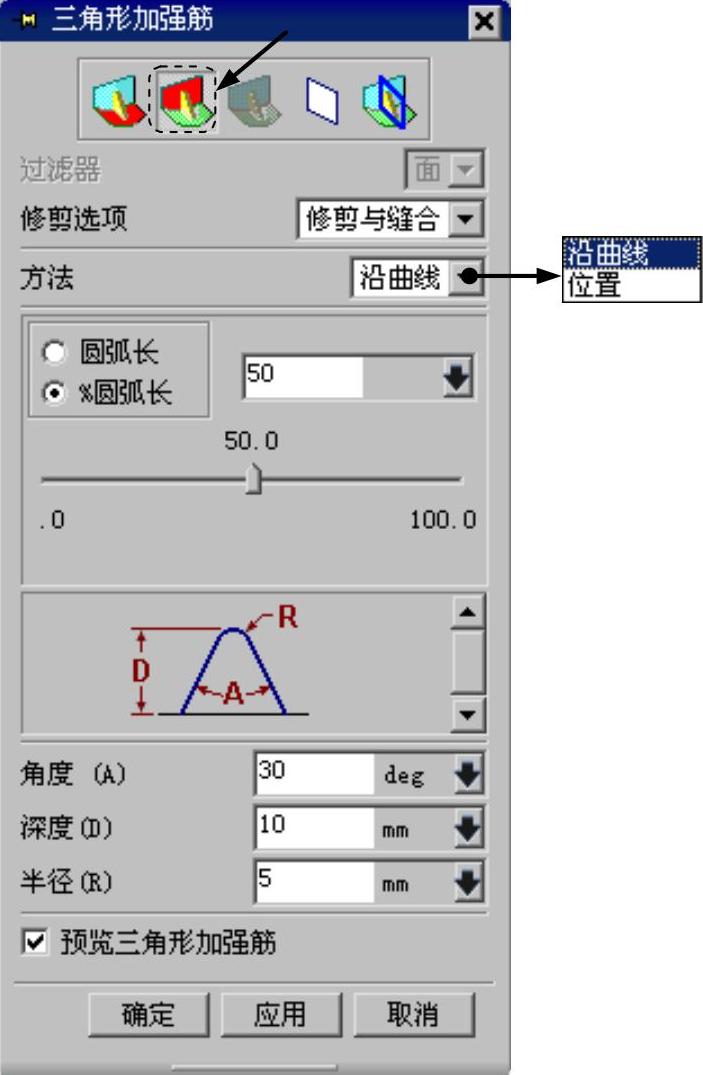

图4.24.2 “三角形加强筋”对话框
Step3.定义面集1。选取放置三角形加强筋的第一组面，如图4.24.3所示。
Step4.定义面集2。单击“第二组面”按钮
（图4.24.2），选取放置三角形加强筋的第二组面，系统出现加强筋的预览，如图4.24.3所示。

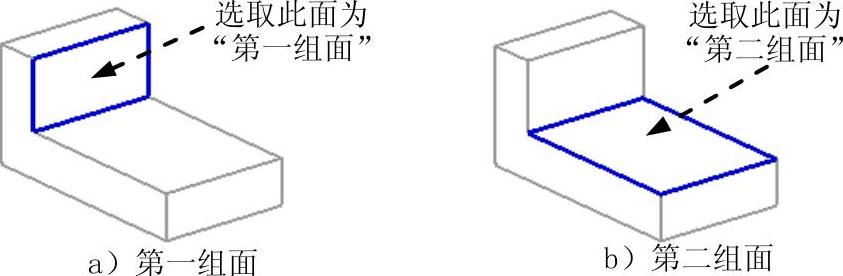

图4.24.3 选取放置面
Step5.选择方式。在
下拉列表中选择
方式。
Step6.定义放置位置。在“三角形加强筋”对话框中选中
单选项，输入需要放置加强筋的位置值50.0（放在正中间）。
Step7.输入参数。在
文本框中输入值30.0，在
文本框中输入值10.0，在
文本框中输入值5.0。
Step8.单击
按钮，完成三角形加强筋特征的添加。
图4.24.2所示的“三角形加强筋”对话框中主要选项的说明如下：
● 选择步骤：用于选择操作步骤。
☑
（第一组）：用于选择第一组面。可以为面集选择一个或多个面。
☑
（第二组）：用于选择第二组面。可以为面集选择一个或多个面。
☑
（位置曲线）：用于在有多条可能的曲线时选择其中一条位置曲线。
☑
（位置平面）：用于选择相对于平面或基准平面的三角形加强筋特征的位置。
☑
（方位平面）：用于对三角形加强筋特征的方位选择平面。
●
下拉列表：用于定义三角形加强筋的位置。
☑
：在交叉曲线的任意位置交互式地定义三角形加强筋基点。
☑
：定义一个可选方式，以查找三角形加强筋的位置。即可以输入坐标或单击位置平面/方位平面。
●
下拉列表：该选项用于选择加强筋在交叉曲线上的位置。
