8.5.4 表面粗糙度符号
UG NX 7.0安装后默认的设置中，表面粗糙度符号选项命令是没有被激活的，因此首先要激活表面粗糙度符号选项命令。在UG NX 7.0的安装目录“C：\ProgramFiles\UGS\NX7.0\UGII”中找到ugii_env_ug.dat文件，用记事本程序将其打开，将其中的环境变量UGII_SURFACE_FINISH的值改为ON，然后保存文件。再次启动UG NX 7.0后，表面粗糙度符号命令已激活。
注意：UG NX 7.0中表面粗糙度符号及标注仍延用GB/T131-1995，现行标注已更新为GB/T131-2009。下面将介绍标注表面粗糙度的一般操作过程。
Step1.打开文件D：\ug7.1\work\ch08\ch08.05\surfacefinishsymbol.prt。
Step2.选择命令。选择下拉菜单
命令，系统弹出图8.5.12所示的“表面粗糙度符号”对话框。
Step3.设置图8.5.12所示的表面粗糙度参数，然后单击
按钮。
Step4.标注表面粗糙度符号。具体过程如图8.5.13所示。
Step5.标注其他表面粗糙度符号。完成后的效果如图8.5.14所示。

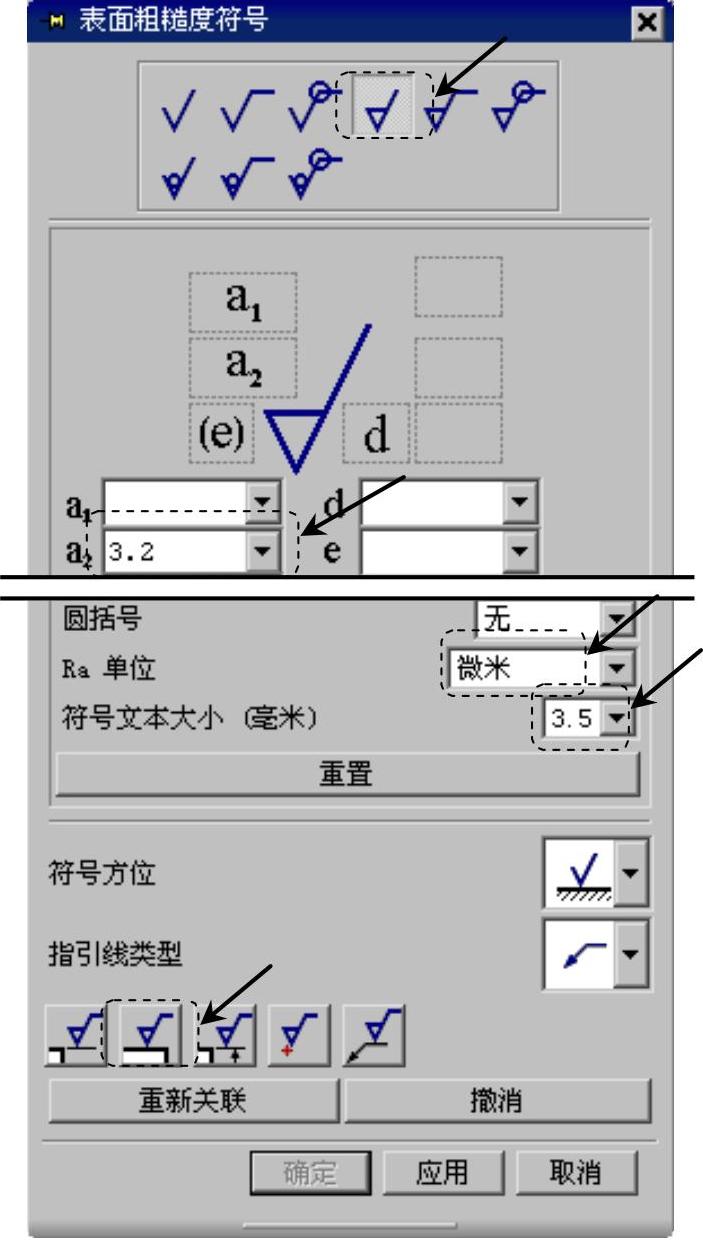

图8.5.12 “表面粗糙度符号”对话框

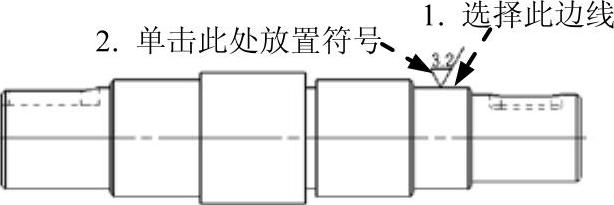

图8.5.13 表面粗糙度的创建步骤

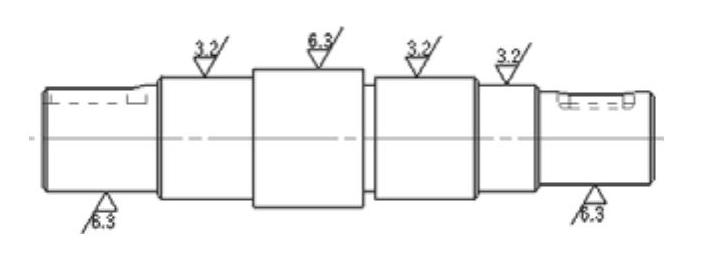

图8.5.14 表面粗糙度标注
图8.5.12所示的“表面粗糙度符号”对话框中的按钮及选项说明如下：
● 符号图标：UG NX 7.0提供了九种类型的表面粗糙度符号。要创建表面粗糙度，首先要选择相应的类型，选择的符号类型将显示在“输入区域”中。
●
：用于设置是否将表面粗糙度符号置于圆括号内，包括
、
、
和
四个选项，一般设置为无圆括号。
●
：该选项允许从两种单位类型中进行选择：
或
。当改变
选项时，与a1和a2字段相邻的弹出菜单的内容也会相应地发生变化，a1和a2文本字段中的值将变成用新选择单位表示的相应值。
●
：该选项允许从八种ISO标准符号文本大小中选择。符号文本大小用毫米表示；符号文本增大，符号大小也随之增大。
●
：清除“输入区域”中的所有参数，重新设置。
●
：在延伸线上创建表面粗糙度符号。
●
：在边上创建表面粗糙度符号。
●
：在尺寸线上创建表面粗糙度符号。
