8.4.3  全剖视图

8.4.3 全剖视图

下面创建图8.4.11所示的全剖视图,操作过程如下:

Step1.打开文件D:\ug7.1\work\ch08\ch08.04\section_cut.prt。

Step2.选择命令。选择下拉菜单978-7-111-31626-8-Chapter08-177.jpg978-7-111-31626-8-Chapter08-178.jpg978-7-111-31626-8-Chapter08-179.jpg978-7-111-31626-8-Chapter08-180.jpg978-7-111-31626-8-Chapter08-181.jpg命令(或单击“图纸”工具条中的978-7-111-31626-8-Chapter08-182.jpg按钮),系统弹出“剖视图”对话框。

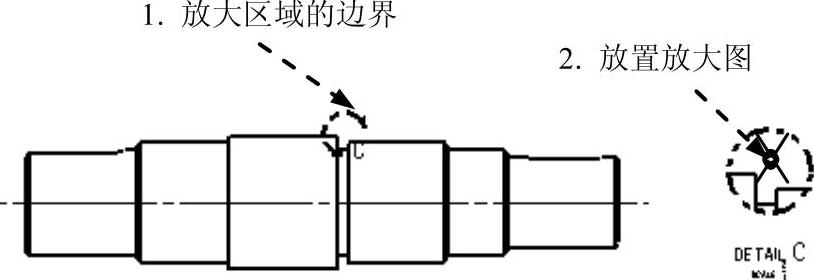

图8.4.9 局部放大图的放置

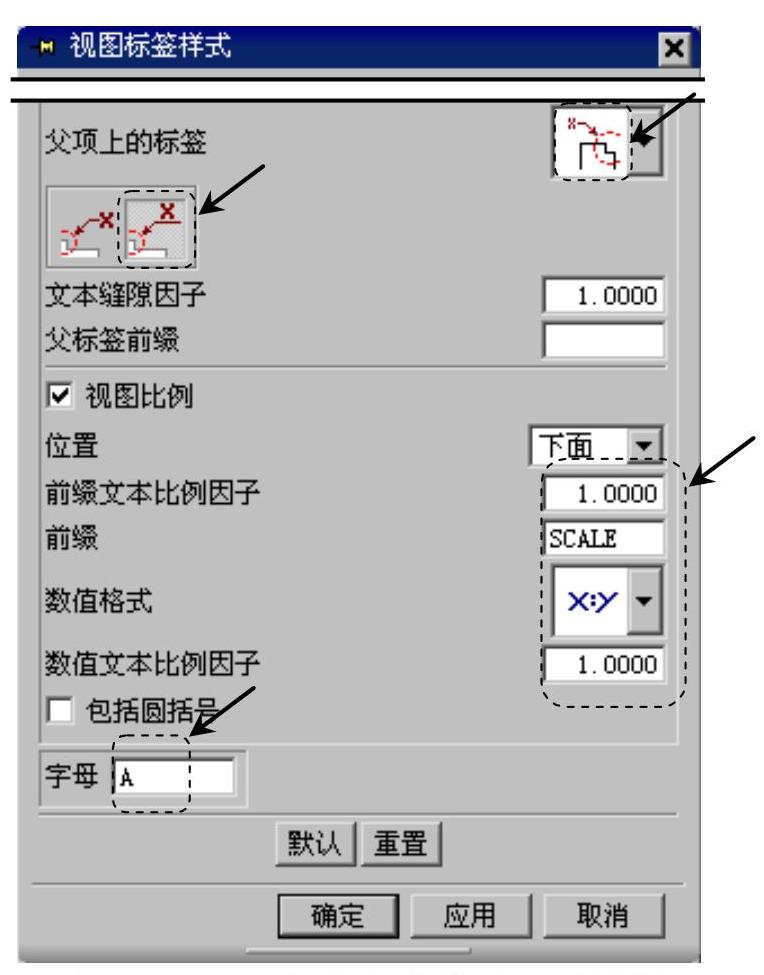

图8.4.10 “视图标签样式”对话框

Step3.在系统978-7-111-31626-8-Chapter08-185.jpg的提示下,选择主视图作为创建全剖视图的父视图,如图8.4.12所示。

Step4.选择剖切位置。在系统978-7-111-31626-8-Chapter08-186.jpg的提示下,确认“捕捉方式”工具条中的978-7-111-31626-8-Chapter08-187.jpg按钮被按下,选取图8.4.12所示的圆,系统自动捕捉圆心位置。

Step5.放置剖视图。在系统978-7-111-31626-8-Chapter08-188.jpg的提示下,在图8.4.12所示的位置单击放置剖视图,然后单击中键,完成全剖视图的创建。

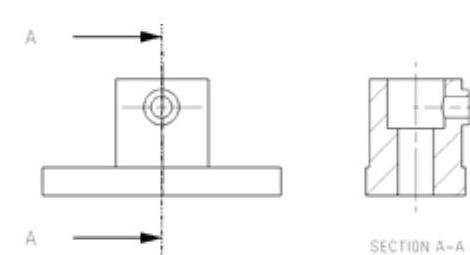

图8.4.11 全剖视图

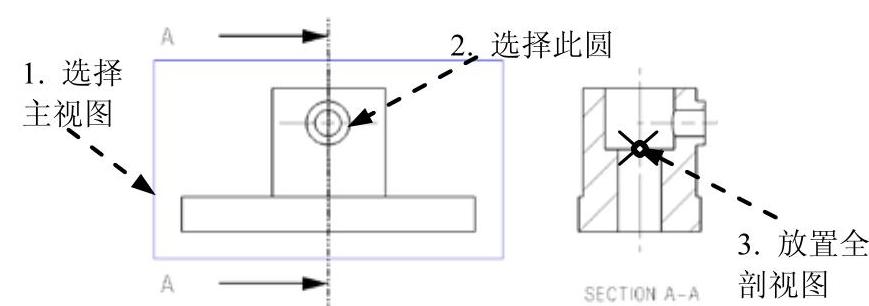

图8.4.12 放置剖面视图
