3.8.4 添加尺寸约束
添加尺寸约束也就是在草图上标注尺寸，并设置尺寸标注线的形式与尺寸大小，来驱动、限制和约束草图几何对象。选择下拉菜单
中的命令。主要包括以下几种标注方式。
1.标注水平距离
标注水平距离是标注直线或两点之间的水平投影长度。下面通过标注图3.8.7b所示的尺寸，来说明创建水平距离的一般操作步骤。
Step1.打开文件D：\ug7.1\work\ch03\ch03.08\add_dimension_1.prt。
Step2.双击图3.8.7a所示的直线进入草图工作环境，选择下拉菜单

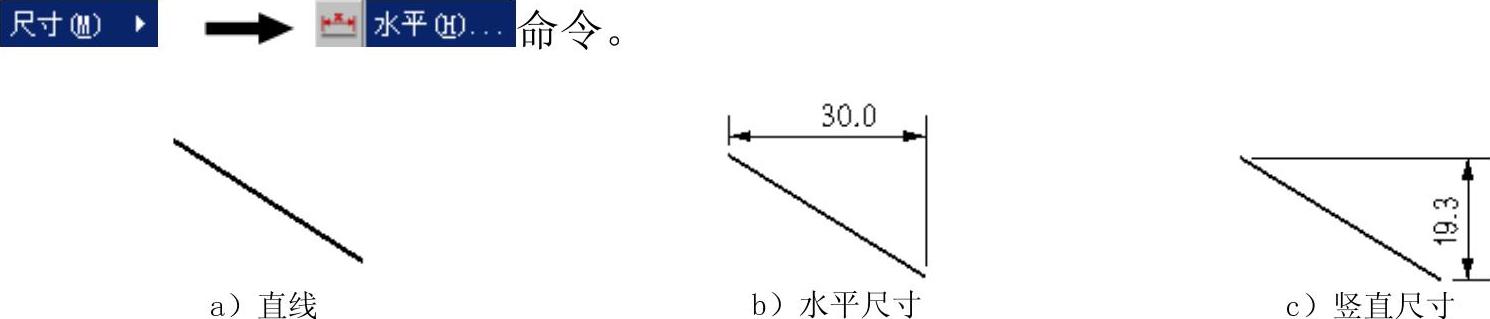

图3.8.7 水平和竖直尺寸的标注
Step3.定义标注尺寸的对象。选择图3.8.7a所示的直线，系统生成水平尺寸。
Step4.定义尺寸放置的位置。移动鼠标至合适位置，单击放置尺寸。如果要改变直线尺寸，则可以在弹出的动态输入框中输入所需的数值。
Step5.单击中键完成水平尺寸的标注，如图3.8.7b所示。
2.标注竖直距离
标注竖直距离是标注直线或两点之间的垂直投影长度。下面通过标注图3.8.7c所示的尺寸，来说明创建竖直距离的步骤。
Step1.选择刚标注的水平距离，单击鼠标右键，在弹出的快捷菜单中选择
命令，删除该水平距离。
Step2.选择下拉菜单
命令，单击选取图3.8.7a所示的直线，系统生成竖直尺寸。
Step3.移动鼠标至合适位置，单击放置尺寸。如果要改变距离，则可以在弹出的动态输入框中输入所需的数值。
Step4.单击中键完成竖直尺寸的标注，如图3.8.7c所示。
3.标注平行距离
标注平行距离是标注所选直线两端点之间的最短长度。下面通过标注图3.8.8b所示的尺寸，来说明创建平行距离的步骤。
图3.8.8 水平距离的标注
Step1.打开文件D：\ug7.1\work\ch03\ch03.08\add_dimension_2.prt。
Step2.双击图3.8.8a所示的直线进入草图工作环境，选择下拉菜单
命令，选择两条直线的两个端点，系统生成平行尺寸。
Step3.移动鼠标至合适位置，单击放置尺寸。
Step4.单击中键完成平行尺寸的标注，如图3.8.8b所示。
4.标注垂直距离
标注垂直距离是标注所选点与直线之间的垂直距离。下面通过标注图3.8.9所示的尺寸来说明创建垂直距离的步骤。
图3.8.9 垂直距离的标注
Step1.打开文件D：\ug7.1\work\ch03\ch03.08\add_dimension_3.prt。
Step2.双击图3.8.9a所示的直线进入草图工作环境，选择下拉菜单
命令，标注点到直线的距离，先选择直线，然后再选择点，系统生成垂直尺寸。
Step3.移动鼠标至合适位置，单击左键放置尺寸。
Step4.单击中键完成垂置距离的标注，如图3.8.9b所示。
注意：要标注点到直线的距离，必须先选择直线，然后再选择点。
5.标注两条直线间的角度
标注两条直线间的角度是标注所选直线之间夹角的大小，且角度有锐角和钝角之分。下面通过标注图3.8.10所示的角度来说明标注直线间角度的步骤。

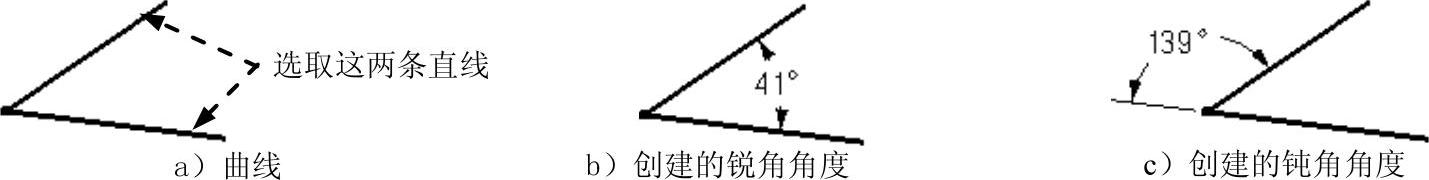

图3.8.10 角度的标注
Step1.打开文件D：\ug7.1\work\ch03\ch03.08\add_angle.prt。
Step2.双击已有草图进入草图工作环境，选择下拉菜单
命令，选择两条直线（图3.8.10a），系统生成角度。
Step3.移动鼠标至合适位置（移动的位置不同，生成的角度可能是锐角或钝角，如图3.8.10所示），单击放置尺寸。
Step4.单击中键完成角度的标注，如图3.8.10b、c所示。
6.标注直径
标注直径是标注所选圆直径的大小。下面通过标注图3.8.11所示圆的直径来说明标注直径的步骤。
Step1.打开文件D：\ug7.1\work\ch03\ch03.08\add_d.prt。
Step2.双击已有草图进入草图工作环境，选择下拉菜单
命令，选择图3.8.11a所示的圆，系统生成直径尺寸。

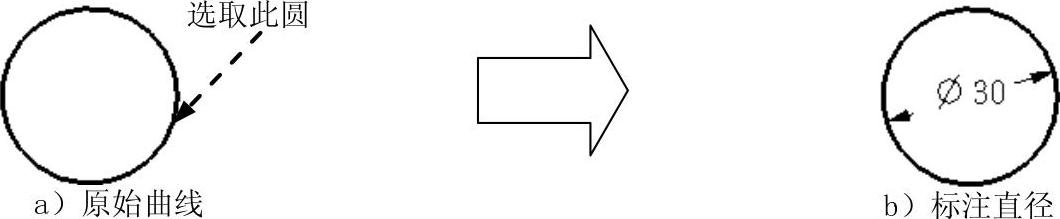

图3.8.11 直径的标注
Step3.移动鼠标至合适位置，单击放置尺寸。
Step4.单击中键完成直径的标注，如图3.8.11b所示。
7.标注半径
标注半径是标注所选圆或圆弧半径的大小。下面通过标注图3.8.12所示圆弧的半径来说明标注半径的步骤。

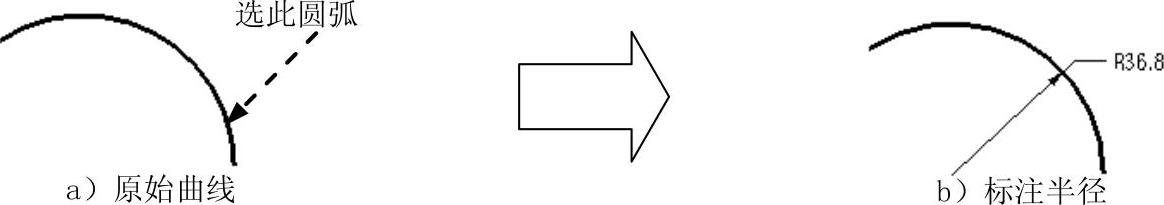

图3.8.12 半径的标注
Step1.打开文件D：\ug7.1\work\ch03\ch03.08\add_arc.prt。
Step2.双击已有草图，进入草图工作环境，选择下拉菜单
命令，选择圆弧（图3.8.12a），系统生成半径尺寸。
Step3.移动鼠标至合适位置，单击放置尺寸。如果要改变圆的半径尺寸，则在弹出的动态输入框中输入所需的数值。
Step4.单击中键完成半径的标注，如图3.8.12b所示。
