3.7.10  镜像

3.7.10 镜像

镜像操作是将草图对象以一条直线为对称中心，将所选取的对象以这条对称中心为轴进行复制，生成新的草图对象。镜像拷贝的对象与原对象形成一个整体，并且保持相关性。“镜像”操作在绘制对称图形时是非常有用的。下面以图3.7.15所示的范例来说明“镜像”的一般操作步骤。

Step1.打开文件D：\ug7.1\work\ch03\ch03.07\mirror.prt，如图3.7.15a所示。

Step2.双击已有草图，进入草图环境。

Step3.选择命令。选择下拉菜单命令（或单击按钮），弹出“镜像曲线”对话框，如图3.7.16所示。

说明：“镜像曲线”对话框中的两个按钮“镜像中心线”按钮和“要镜像的曲线”按钮，分别代表镜像中心线操作和要镜像的曲线操作这两个步骤。

Step4.定义中心线。单击“镜像曲线”对话框中的“镜像中心线”按钮，选择图3.7.15a所示的竖直轴线作为镜像中心线。

Step5.定义镜像对象。在“镜像曲线”对话框中单击“要镜像的曲线”按钮，选择图形区中的所有草图曲线。

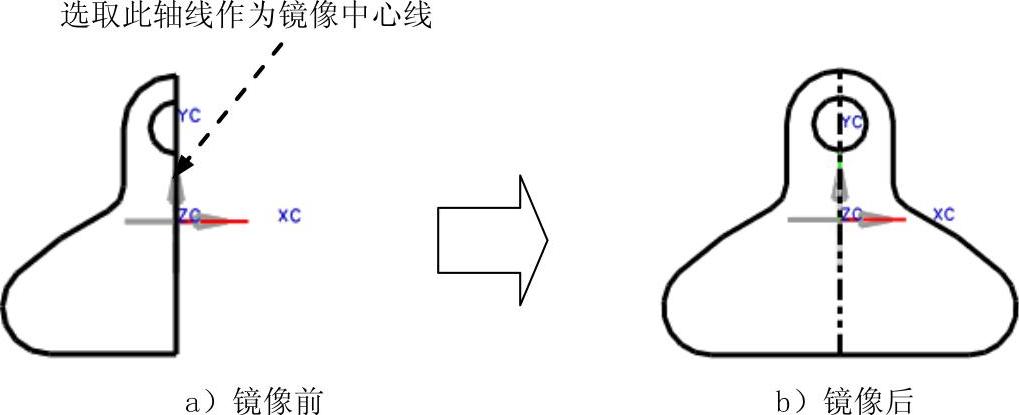

图3.7.15 镜像操作

图3.7.16 “镜像曲线”对话框

Step6.单击按钮，则完成镜像操作（如果没有别的镜像操作，直接单击按钮），结果如图3.7.15b所示。

图3.7.16所示的“镜像曲线”对话框中各选项的功能说明如下：

● （镜像中心线）：用于选择存在的直线或轴作为镜像的中心线。选择草图中的直线作为镜像中心线时，所选的直线会变成参考线，暂时失去作用。如果要将其转化为正常的草图对象，可用“草图工具”工具条中的“转换为参考的/激活的”功能，其具体内容将会在3.9.8节中介绍。

● （镜像几何体）：用于选择一个或多个要镜像的草图对象。在选取镜像中心线后，用户可以在草图中选取要进行“镜像”操作的草图对象。
