3.11.2  草图范例2

3.11.2 草图范例2

范例概述：

本范例主要介绍利用“添加约束”的方法进行草图编辑的过程。图形如图3.11.4所示，下面介绍其编辑过程。

图3.11.4 范例2

Stage1.打开草图文件

打开文件D：\ug7.1\work\ch03\ch03.11\spsk2.prt。

Stage2.处理草图约束（添加约束）

Step1.双击已有草图，进入草图环境，选择下拉菜单命令（或在工具条中单击“约束”按钮）。

Step2.如图3.11.5a所示，选取曲线1、曲线2，弹出“约束”工具条（图3.11.6），单击“相切”按钮，结果如图3.11.5b所示。

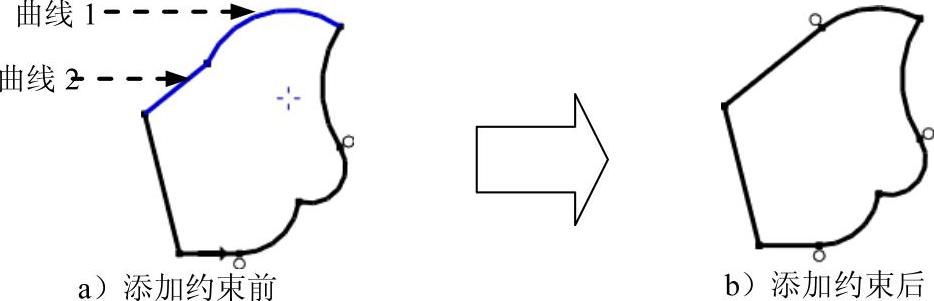

图3.11.5 添加约束（一）

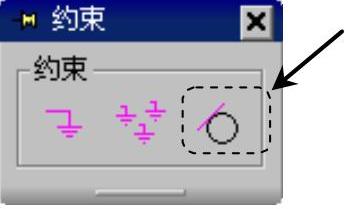

图3.11.6 “约束”工具条

Step3.如图3.11.7a所示，选取曲线3、曲线4，系统弹出“约束”工具条，单击“相切”按钮，结果如图3.11.7b所示。

注意：在选取曲线时，必须选择两者都相互靠近的那一端，否则将不能达到预定的效果，下同。

Step4.如图3.11.8所示，选取曲线5、曲线6，系统弹出“约束”工具条，单击“相切”按钮；选择下拉菜单命令并调整曲线5，结果如图3.11.4所示。

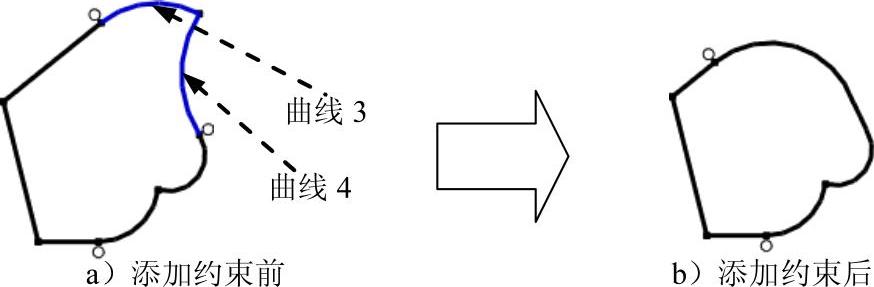

图3.11.7 添加约束（二）

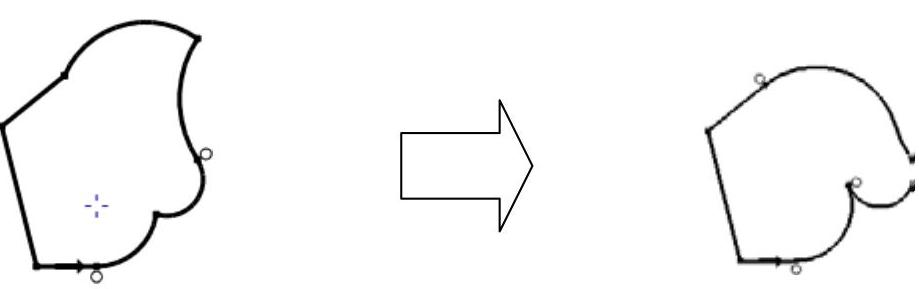

图3.11.8 添加约束（三）
