3.6.9 绘制派生直线

选择下拉菜单命令（或单击按钮），可绘制派生直线，其一般操作步骤如下：

Step1.打开文件D：\ug7.1\work\ch03\ch03.06\ch03.06.09\derive_line.prt。

Step2.双击文件中的已有草图，选择下拉菜单命令。

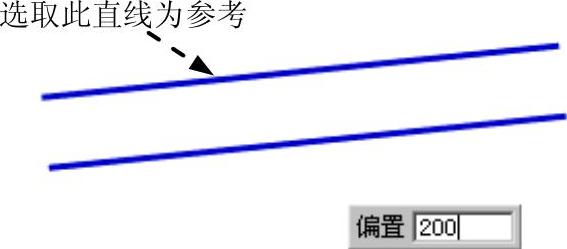

Step3.定义参考直线。单击选取图3.6.19所示的直线为参考。

Step4.定义派生直线的位置。拖动鼠标至另一位置单击，以确定派生直线的位置。

Step5.单击中键，结束派生直线的创建，结果如图3.6.19所示。

说明：

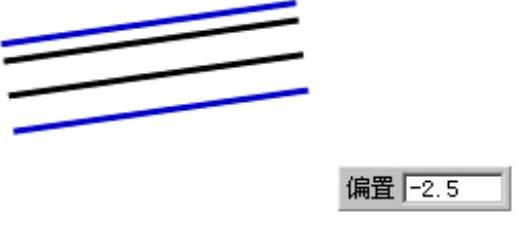

● 如需要派生多条直线，可以在上述Step3中，在图形区合适的位置继续单击，然后单击中键完成，结果如图3.6.20所示。

图3.6.19 直线的派生（一）

图3.6.20 直线的派生（二）

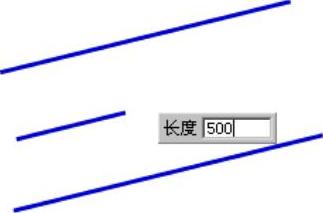

● 如果选择两条平行线时，系统会在这两条平行线的中点处创建一条直线。可以通过拖动鼠标以确定直线长度，也可以在动态输入框中输入值，如图3.6.21所示。

● 如果选择两条不平行的直线时（不需要相交），系统将构造一条角平分线。可以通过拖动鼠标以确定直线长度（或在动态输入框中输入一个值），也可以在成角度两条直线的任意象限放置平分线，如图3.6.22所示。

图3.6.21 派生两条平行线中间的直线

图3.6.22 派生角平分线
