5.10.2  开放曲面的加厚

5.10.2 开放曲面的加厚

曲面加厚功能可以将开放的曲面进行偏置生成实体，并且生成的实体可以和已有的实体进行布尔运算。图5.10.6所示的曲面加厚的一般过程如下：

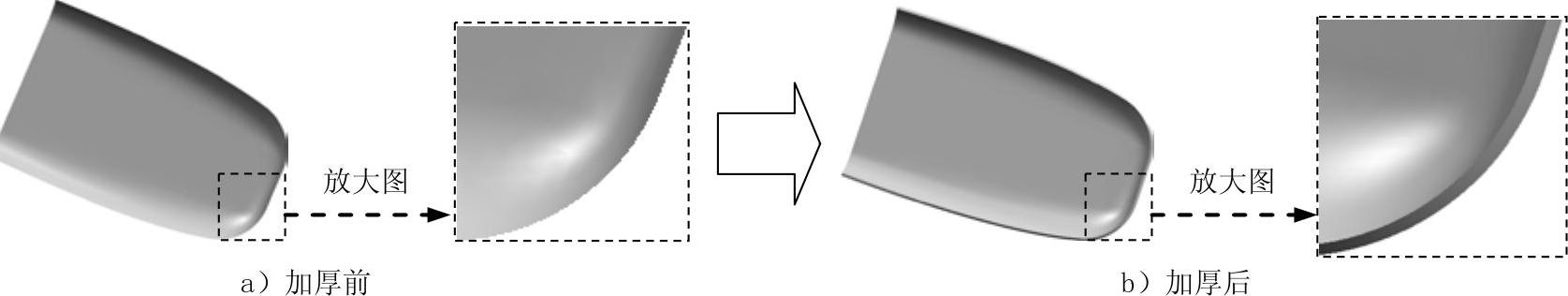

图5.10.6 曲面的加厚

Step1.打开文件D：\ug7.1\work\ch05\ch05.10\thicken.prt。

说明：如果曲面存在收敛点，则无法直接加厚，所以在加厚之前必须通过修剪、补片和缝合等操作去除收敛点。

Step2.将图5.10.7所示的曲面1与曲面2缝合（缝合后称为面组12）。

Step3.创建一个拉伸特征去除收敛点，如图5.10.8所示。

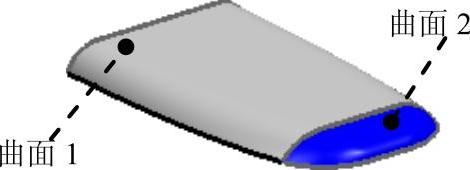

图5.10.7 选取曲面

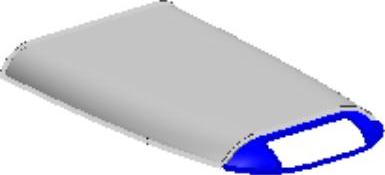

图5.10.8 去除收敛点

（1）选择下拉菜单命令，系统弹出“拉伸”对话框。

（2）在“拉伸”对话框中单击区域中的按钮，系统弹出“创建草图”对话框。在“创建草图”对话框区域的下拉列表中选择选项；在区域的下拉列表选择选项，然后选取XC-YC平面为草图平面，单击按钮进入草图环境。

（3）定义拉伸截面。绘制图5.10.9所示的截面草图。

（4）选择下拉菜单命令。

（5）确定拉伸起始值和结束值。在“拉伸”对话框区域的下拉列表中选择选项，在第一个文本框中输入值0.0，在下拉列表中选择选项，在第二个文本框中输入值25.0。

（6）进行布尔运算。在区域的下拉列表中选择选项，单击按钮完成收敛点的去除。

Step4.创建图5.10.10所示的曲面3。

（1）选择下拉菜单命令，系统会弹出“通过曲线网格”对话框。

（2）选取图5.10.11所示的线串1和线串2为主线串，分别单击中键确认。再次单击中键，然后选取图5.10.12所示的线串3和线串4为交叉线串，分别单击中键确认。

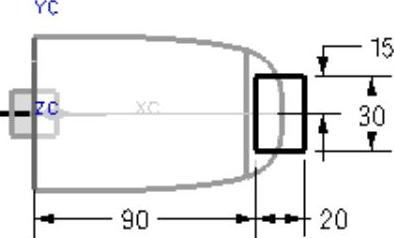

图5.10.9 截面草图

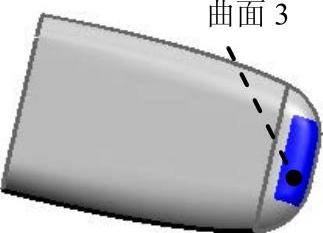

图5.10.10 创建曲面3

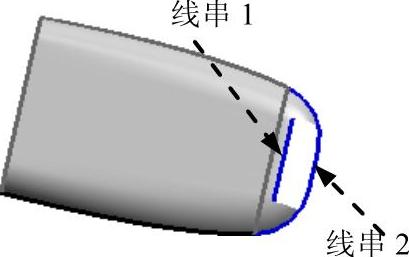

图5.10.11 选取主线串

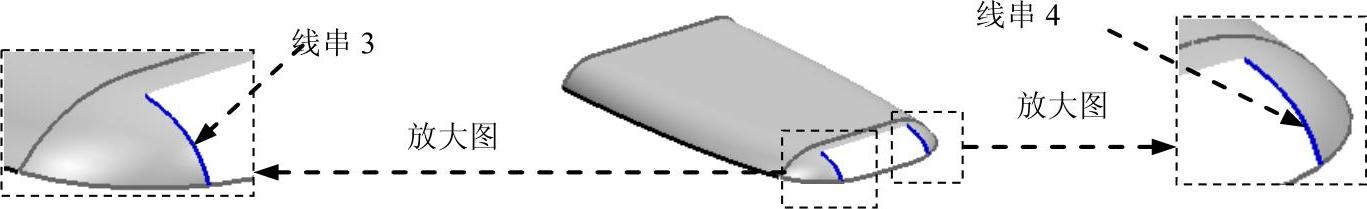

图5.10.12 选取横向线串

（3）定义约束面。在“通过曲线网格”对话框区域的下拉列表中选择选项，选取曲面2为约束面。

（4）定义约束面。在“通过曲线网格”对话框区域的下拉列表中选择选项，选取曲面2为约束面。

（5）定义约束面。在“通过曲线网格”对话框区域的下拉列表中选择选项，选取曲面2为约束面。

（6）在“通过曲线网格”对话框中单击按钮，完成曲面的创建。

Step5.将面组12与曲面3缝合（缝合后称为面组123）。

Step6.选择下拉菜单命令，系统弹出图5.10.13所示的“加厚”对话框。

Step7.定义目标片体。在图形区选取面组123。

Step8.定义加厚的数值。在“片体加厚”对话框的文本框中输入值1，其他均采用默认设置，然后单击按钮或者单击中键完成曲面加厚操作。

说明：曲面加厚完成后，它的截面是不平整的，所以一般在加厚后还需切平。

Step9.创建一个拉伸特征将模型一侧切平，如图5.10.14所示。

（1）选择下拉菜单命令，系统弹出“拉伸”对话框。

（2）在“拉伸”对话框中单击区域中的按钮，系统弹出“创建草图”对话框。在“创建草图”对话框区域的下拉列表中选择选项；在区域的下拉列表选择选项，然后选取ZC-YC平面为草图平面。单击按钮进入草图环境。

（3）定义拉伸截面。绘制图5.10.15所示的截面草图。

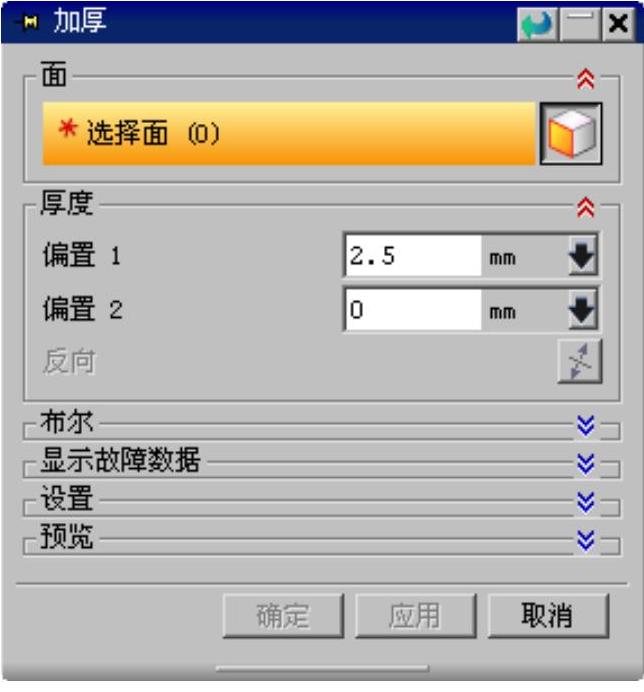

图5.10.13 “加厚”对话框

图5.10.14 切削特征

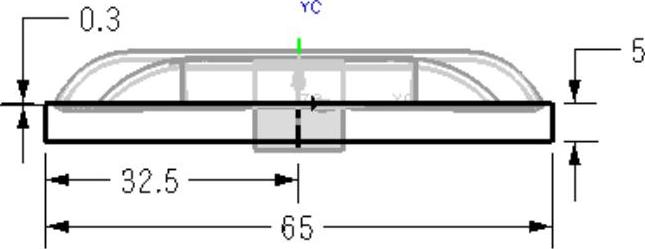

图5.10.15 拉伸截面草图

图5.10.13所示的“加厚”对话框中的部分选项说明如下：

● ：该选项用于定义加厚实体的起始位置。

● ：该选项用于定义加厚实体的结束位置。

（4）选择下拉菜单命令。

（5）在“拉伸”对话框区域的下拉列表中选择选项，在第一个文本框中输入值﹣5.0，在下拉列表中选择选项，在第二个文本框中输入值120.0；在区域的下拉列表中选择选项，选取加厚的实体；单击按钮完成模型一侧的切平。
