3.9.3  约束的备选解

3.9.3 约束的备选解

当用户对一个草图对象进行约束操作时，同一约束条件可能存在多种满足约束的情况，“备选解”操作正是针对这种情况的，它可从约束的一种解法转为另一种解法。

“草图工具”工具条中没有“备选解”按钮，读者可以在工具条中加入按钮，也可通过定制的方法在下拉菜单中添加该命令，以下如有添加命令或按钮的情况将不再说明。单击此按钮，则会弹出“备选解”对话框（图3.9.2），在系统的提示下选择对象，系统会将所选对象直接转换为同一约束的另一种约束表现形式，单击按钮之后还可以继续对其他操作对象进行约束方式的“备选解”操作；如果没有，则单击按钮完成“备选解”操作。

下面用一个具体的范例来说明一下“备选解”的操作。如图3.9.3所示，绘制的是两个相切的圆。两圆相切有“外切”和“内切”两种情况。如果不想要图中所示的“外切”的图形，就可以通过“备选解”操作，把它们转换为“内切”的形式，具体步骤如下：

Step1.打开文件D：\ug7.1\work\ch03\ch03.09\alternation.prt。

Step2.双击曲线，进入草图工作环境。

Step3.选择下拉菜单命令（或单击“草图工具”工具条中的“备选解”按钮），弹出“备选解”对话框，如图3.9.2所示。

Step4.分别选取图3.9.3所示的任意圆，实现“备选解”操作，结果如图3.9.4所示。

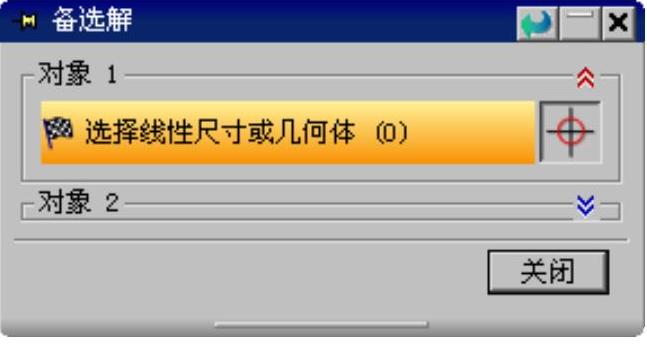

图3.9.2 “备选解”对话框

图3.9.3 “外切”图形

图3.9.4 “内切”图形

Step5.单击按钮，关闭“备选解”对话框。
