5.6.1 修整片体

修整片体就是通过一些曲线和曲面作为边界，对指定的曲面进行修剪，形成新的曲面边界。所选的边界可以在将要修剪的曲面上，也可以在曲面之外通过投影方向来确定修剪的边界。图5.6.1所示的曲面修剪的一般过程如下：

Step1.打开文件D：\ug7.1\work\ch05\ch05.06\trim_surface.prt。

Step2.选择下拉菜单命令（或在“曲面”工具栏中单击“修剪的片体”按钮），系统弹出图5.6.2所示的“修剪的片体”对话框。

图5.6.2所示的“修剪的片体”对话框中的部分选项说明如下：

● 下拉列表：定义要做标记的曲面的投影方向。该下拉列表包含、和选项。

● 选项组：

☑ ：定义修剪曲面是选定的保留区域。

☑ ：定义修剪曲面是选定的舍弃区域。

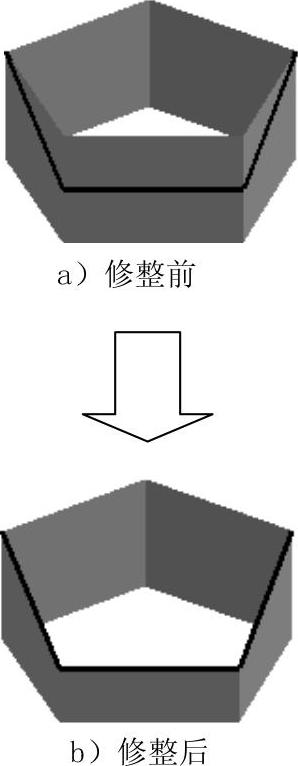

图5.6.1 修整片体

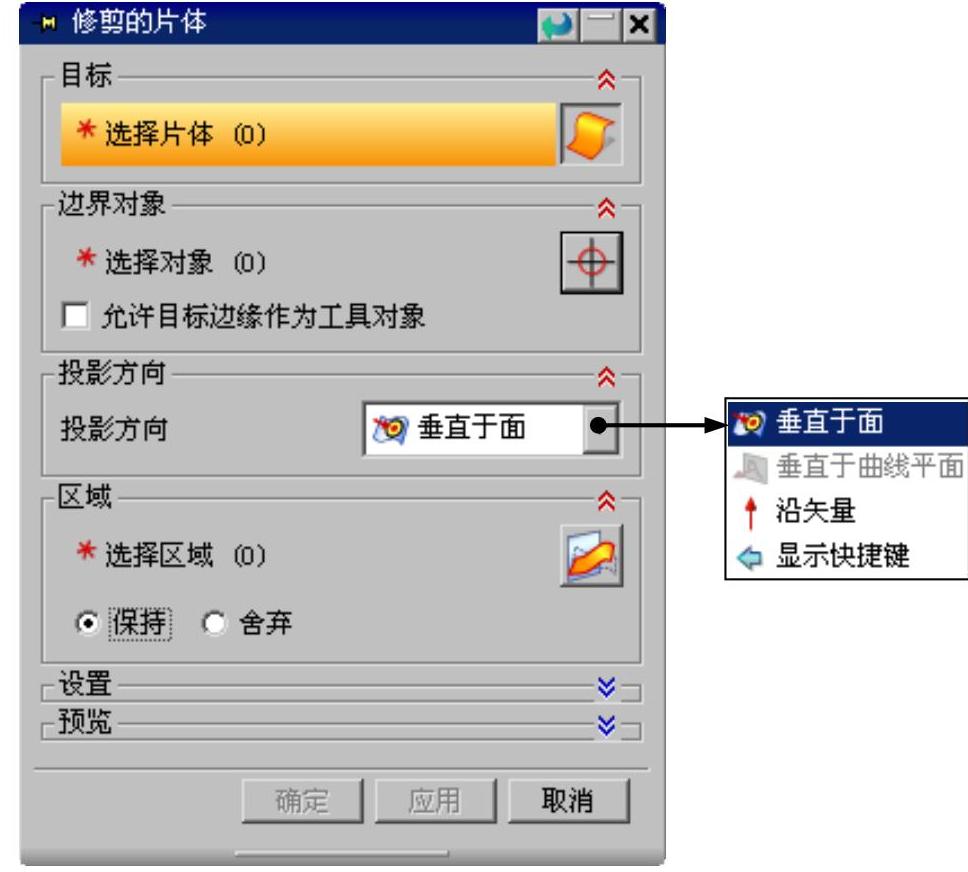

图5.6.2 “修剪的片体”对话框

Step3.设置对话框选项。在“修剪的片体”对话框中的下拉列表中选择选项，选择选项组中的单选项，如图5.6.2所示。

Step4.在图形区选取需要修剪的曲面和修剪边界，如图5.6.3所示。

Step5.在“修剪的片体”对话框中单击按钮（或者单击中键），完成曲面的修剪。

注意：在选取需要修剪的曲面时，如果选取曲面的位置不同，修剪的结果也将截然不同，如图5.6.4所示。

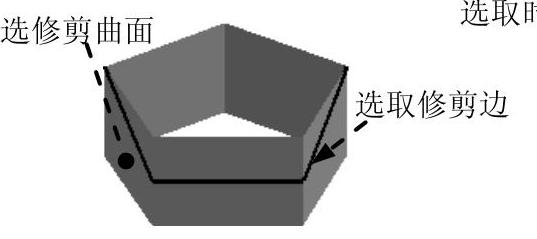

图5.6.3 选取修剪曲面和修剪边界

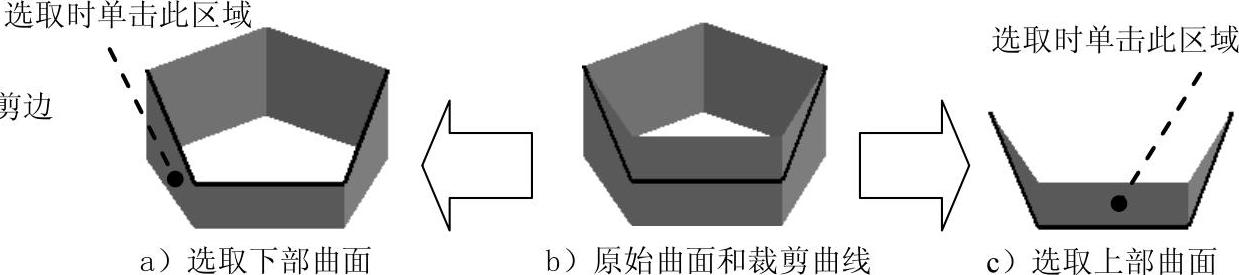

图5.6.4 裁剪曲面的不同效果
