8.5.6  自定义符号

8.5.6 自定义符号

利用自定义符号命令可以创建用户所需的各种符号，且可将其加入到自定义符号库中。下面将介绍创建自定义符号的一般操作过程。

Step1.打开文件D：\ug7.1\work\ch08\ch08.05\user-definedsymbol.prt。

Step2.选择命令。选择下拉菜单命令，系统弹出“用户定义符号”对话框，如图8.5.17所示。

Step3.设置符号的参数，如图8.5.17所示。

Step4.放置符号。单击“用户定义符号”对话框中的按钮，选择图8.5.18所示的尺寸和放置位置。

Step5.单击按钮，结果如图8.5.19所示。

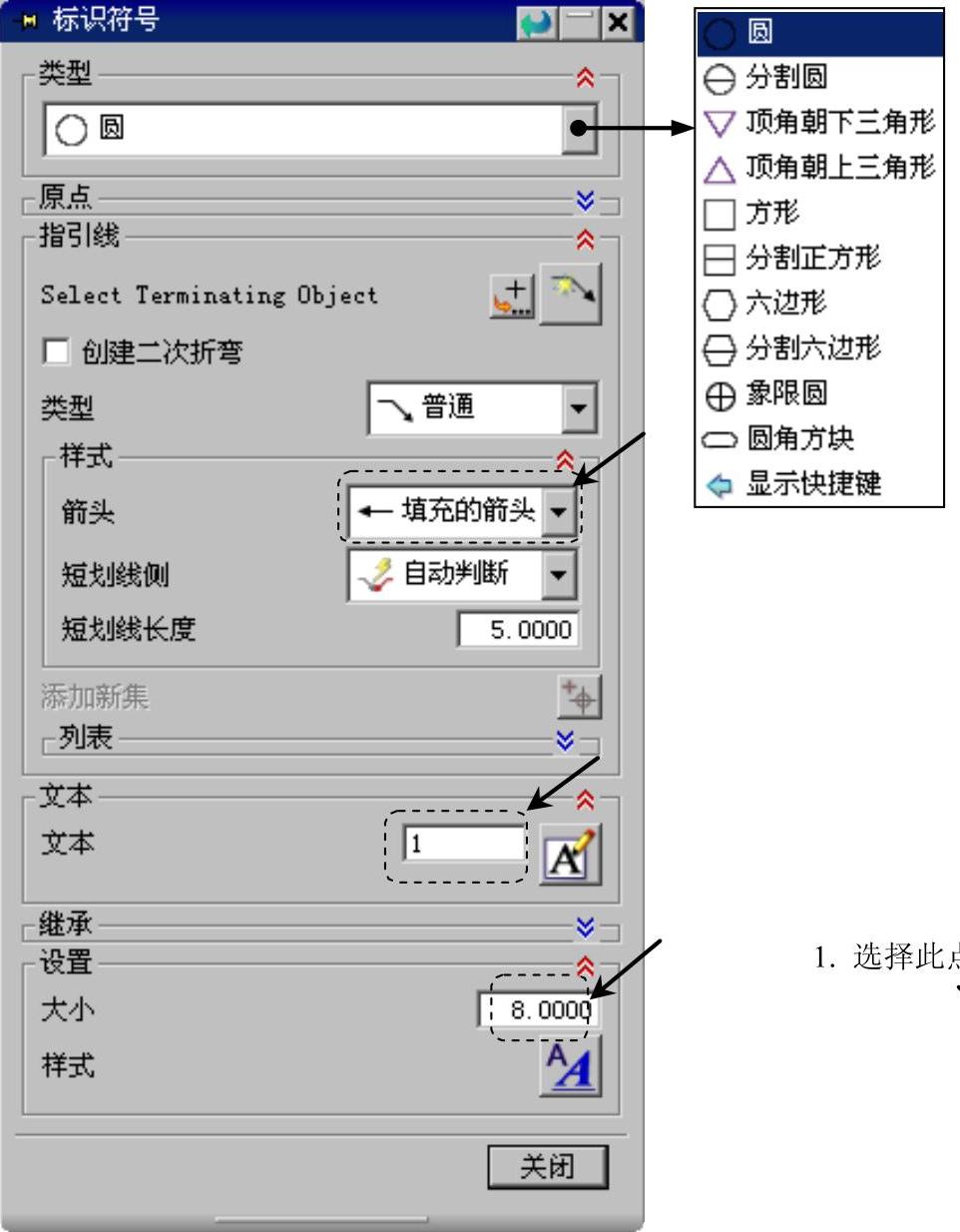

图8.5.15 “标识符号”对话框

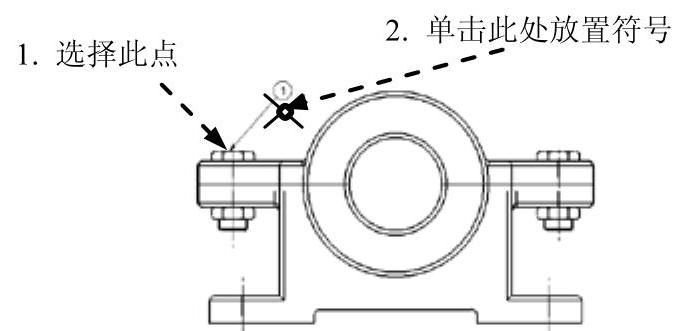

图8.5.16 标识符号的创建

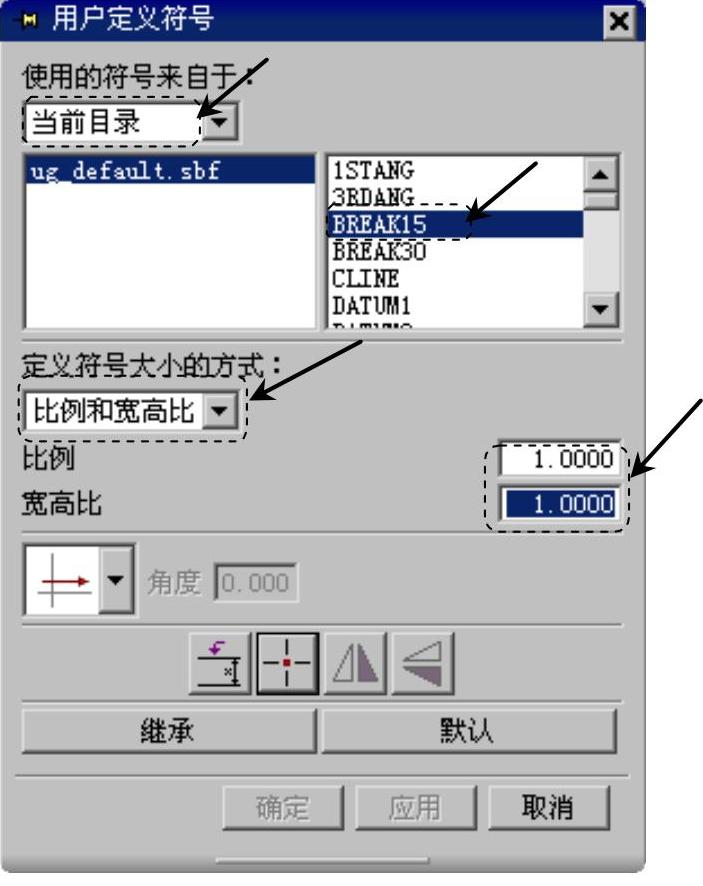

图8.5.17 “用户定义符号”对话框

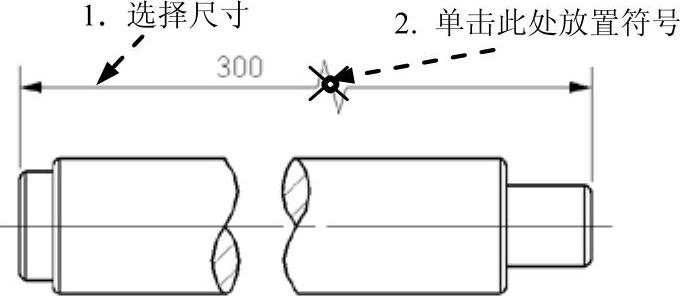

图8.5.18 用户定义符号的创建

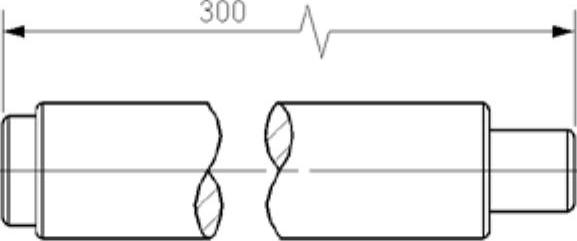

图8.5.19 创建完的用户定义符号

图8.5.17所示的“用户定义符号”对话框常用的按钮及选项说明如下：

● ：该下拉列表用于从当前部件或指定目录中调用“用户定义符号”。

☑ ：使用该项将显示当前部件文件中所使用的符号列表。

☑ ：使用该项将显示当前目录的件。

☑ ：使用该项可以从“实用工具目录”中的文件选择符号。

● ：在该项中可以使用长度、高度或比例和宽高比来定义符号的大小。

● 符号方向：使用该项可以对图样上的独立符号进行定位。

☑ ：用来定义与XC轴方向平行的矢量方向的角度。

☑ ：用来定义与YC轴方向平行的矢量方向的角度。

☑ ：用来定义与所选直线平行的矢量方向。

☑ ：用来定义从一点到另外一点所形成的直线来定义矢量方向。

☑ ；用来在显示符号的位置输入一个角度。

● ：用来将符号添加到制图对象中去。

● ：用来指明符号在图样中的位置。
