5.4.1 创建偏置曲面

下面介绍创建图5.4.1所示的偏置曲面的一般过程。

图5.4.1 偏置曲面的创建

Step1.打开文件D：\ug7.1\work\ch05\ch05.04\offset_surface.prt。

Step2.选择下拉菜单命令（或在“曲面”工具栏中单击“偏置曲面”按钮），系统弹出图5.4.2所示的“偏置曲面”对话框。

Step3.在图形区依次选取图5.4.3所示的5个面，同时图形区中出现曲面的偏置方向，如图5.4.3所示。此时“偏置曲面”对话框中的“反向”按钮被激活。

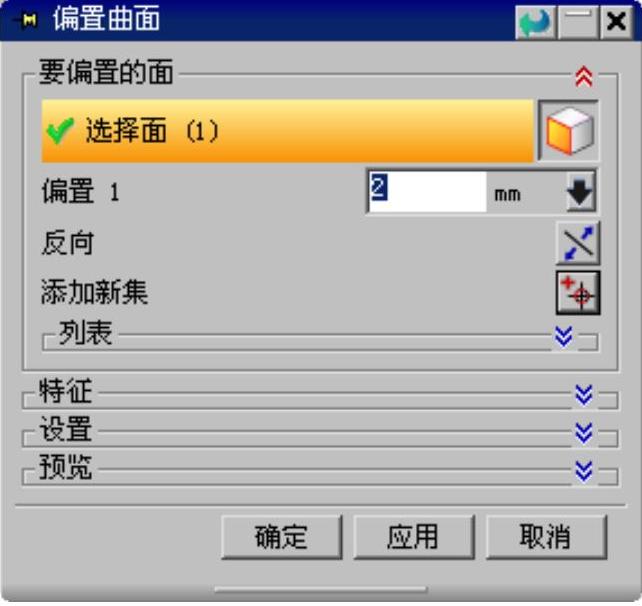

图5.4.2 “偏置曲面”对话框

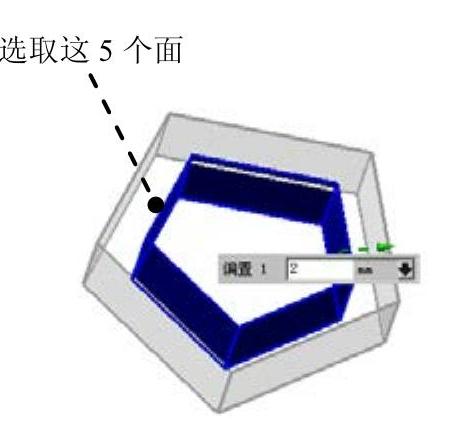

图5.4.3 选取5个面

Step4.定义偏置方向。接受系统默认的方向。

Step5.定义偏置的距离。在系统弹出的文本框中输入偏置距离值2.0并按回车键，在“偏置曲面”对话框中单击按钮，完成偏置曲面的创建。
