8.1.1  工程图的组成

说明：UG NX 7.0的表面粗糙度标注基于国标GB/T131-1993。

在学习本节前，请依次打开D：\ug7.1\work\ch08\ch08.01中的A4.prt和down_base_ok.prt文件（图8.1.1），UG NX 7.0的工程图主要由以下三个部分组成：

● 视图：包括六个基本视图（主视图、俯视图、左视图、右视图、仰视图和后视图）、放大图、各种剖视图、断面图、辅助视图等。在制作工程图时，根据实际零件的特点，选择不同的视图组合，以便简单清楚地表达各个设计参数。

● 尺寸、公差、注释说明及表面粗糙度：包括形状尺寸、位置尺寸、形状公差、位置公差、注释说明、技术要求以及零件的表面粗糙度要求。

● 图框和标题栏等。

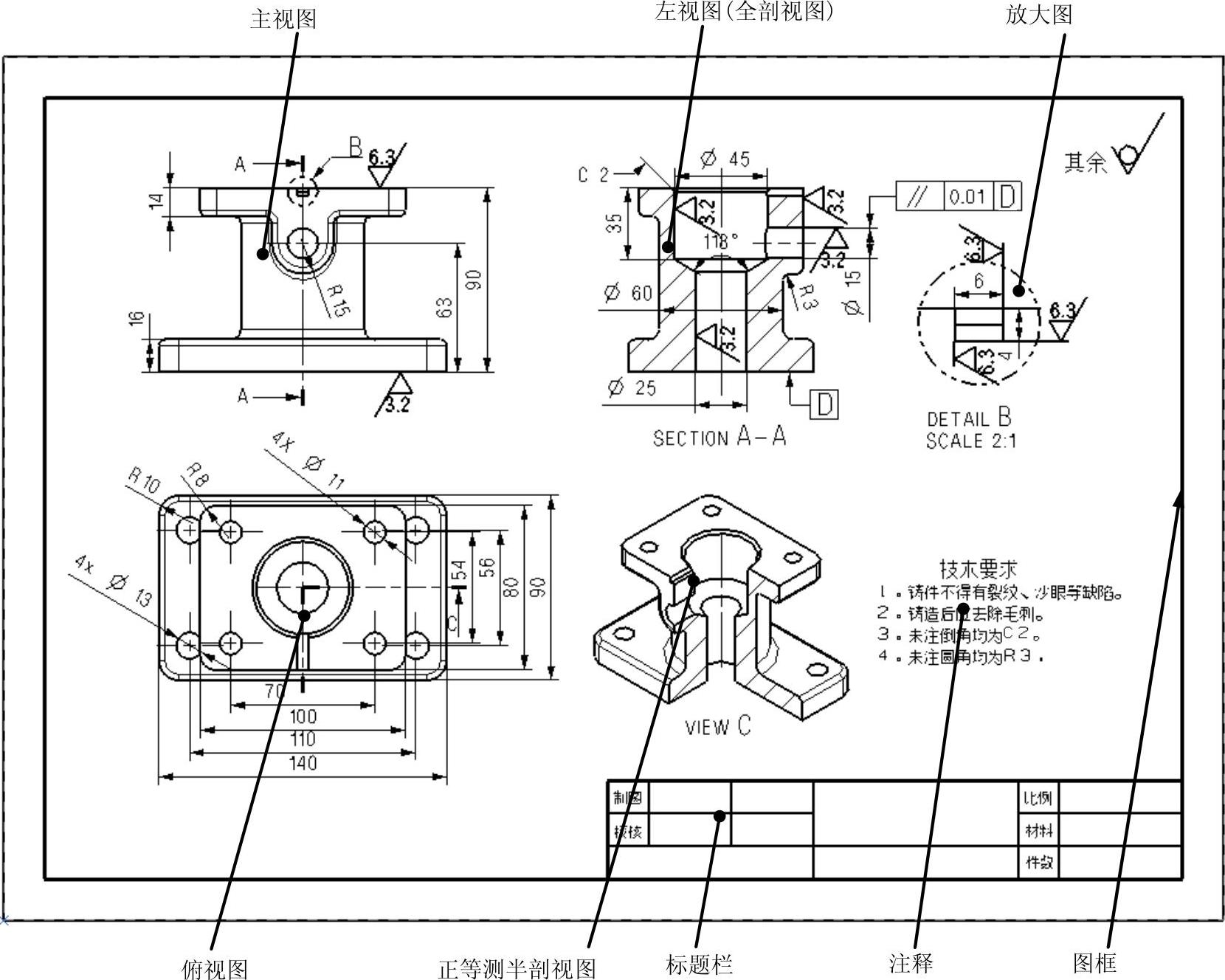

图8.1.1 工程图的组成
