8.4.5  旋转剖视图

下面创建图8.4.14所示的旋转剖视图，操作过程如下：

Step1.打开文件D：\ug7.1\work\ch08\ch08.04\revolved-section_cut.prt。

Step2.选择命令。选择下拉菜单命令（或单击“图纸”工具条中的按钮），系统弹出“旋转剖视图”对话框。

Step3.在系统的提示下，选择俯视图作为创建旋转剖视图的父视图，如图8.4.14所示。

Step4.选择剖切位置。在系统的提示下，单击选中“捕捉方式”工具条中的按钮，选取图8.4.14所示的2指示的圆弧，然后在系统的提示下，选取图8.4.14所示的3所指示的圆弧，再取消选中“捕捉方式”工具条中的按钮，并选中按钮，选取图8.4.14所示的4指示的圆弧的象限点。

Step5.放置剖视图。在系统的提示下，单击图8.4.14所示的位置5，完成视图的放置。

Step6.添加中心线。此例中孔的中心线不显示，要手动创建（具体操作步骤请参见“8.5.3小节中心线”的讲解）。

图8.4.13 半剖视图

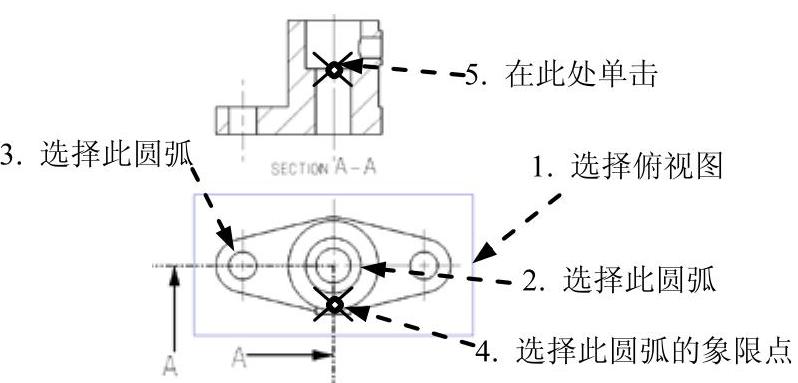

图8.4.14 旋转剖视图
